開關電源電壓穩不住,請行家指點
我用TOP223設計,功率為5W,輸入電壓為85~220VAC,輸出為15V,-12V.Dmax=0.5,f=100Kz,η=0.8,磁芯為EE19/16.經計算初級=91T,15=9T,12=7T,控制級為8T,用穩壓管+PC817來控制穩壓,可是在調試時,當15V負載工作電流在60mA~80mA變化時,15V電壓從14.7V~15.6V變化,穩不住,這是什么問題??請大師們指教.
全部回復(4)
正序查看
倒序查看
小知識:穩壓管不穩壓
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/363361228643205.jpg');}" onmousewheel="return imgzoom(this);">

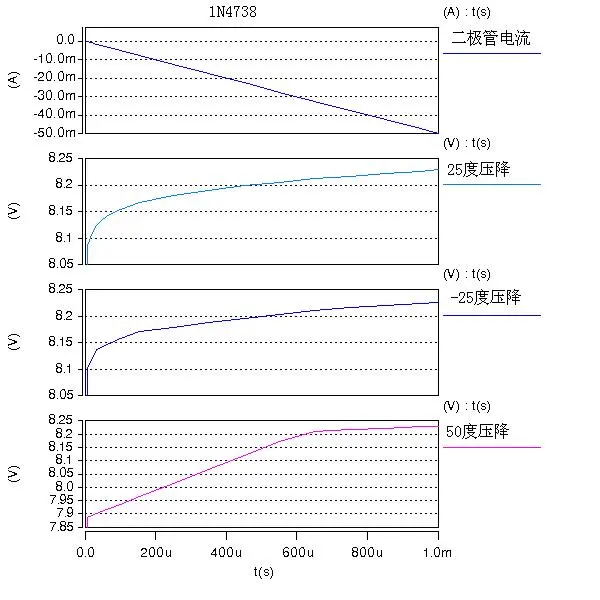

查一下穩壓管datasheet.這里以1N4738進行仿真.
穩壓管的壓管受兩個主要因素影響:
1:電流.圖中25C時,電流從較小值增大值50m時,壓降有0.2V左右波動.
2:溫度.溫度升高時,壓降下降.小電流時也有為0.2V左右偏差.
自從有了基準芯片,用穩壓管作基準的幾乎沒有了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/363361228643205.jpg');}" onmousewheel="return imgzoom(this);">
查一下穩壓管datasheet.這里以1N4738進行仿真.
穩壓管的壓管受兩個主要因素影響:
1:電流.圖中25C時,電流從較小值增大值50m時,壓降有0.2V左右波動.
2:溫度.溫度升高時,壓降下降.小電流時也有為0.2V左右偏差.
自從有了基準芯片,用穩壓管作基準的幾乎沒有了.
