這也是全橋電流波形?
3895做的移相全橋,電流型控制，通電就是吱吱哇哇的響,我沒什么辦法,就增加斜率補償,加呀加的,就加成電壓型控制了,情況好一些了,不過輸入電壓高的時候還是有震蕩,看了電流波形,怎么會是這樣子的.
全部回復(18)
正序查看
倒序查看

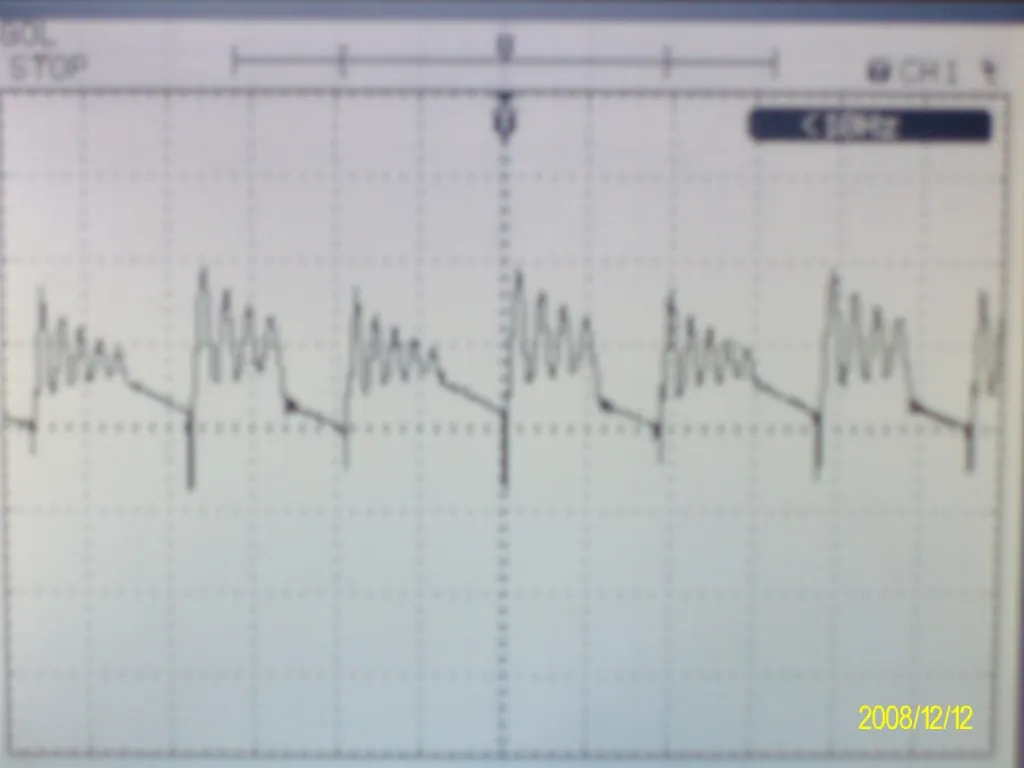

而且上面有很多毛刺
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1833611229053838.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1833611229053838.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@這該死的溫柔
而且上面有很多毛刺[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/1833611229053838.jpg');}"onmousewheel="returnimgzoom(this);">
up
0
回復

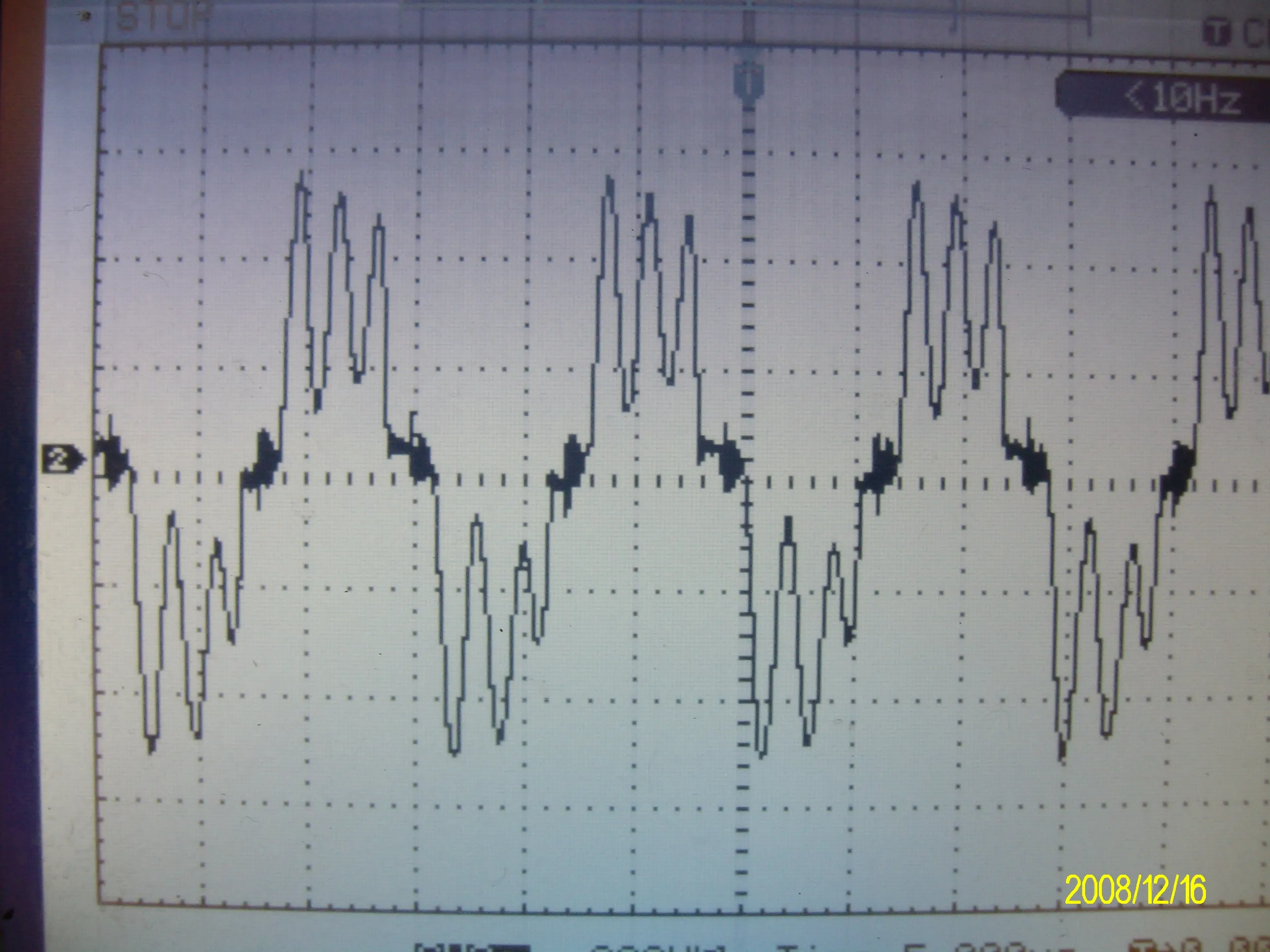

一直沒有隔離探頭,今天才發現變壓器初級的波形竟然是這樣子.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1833611229452161.jpg');}" onmousewheel="return imgzoom(this);">

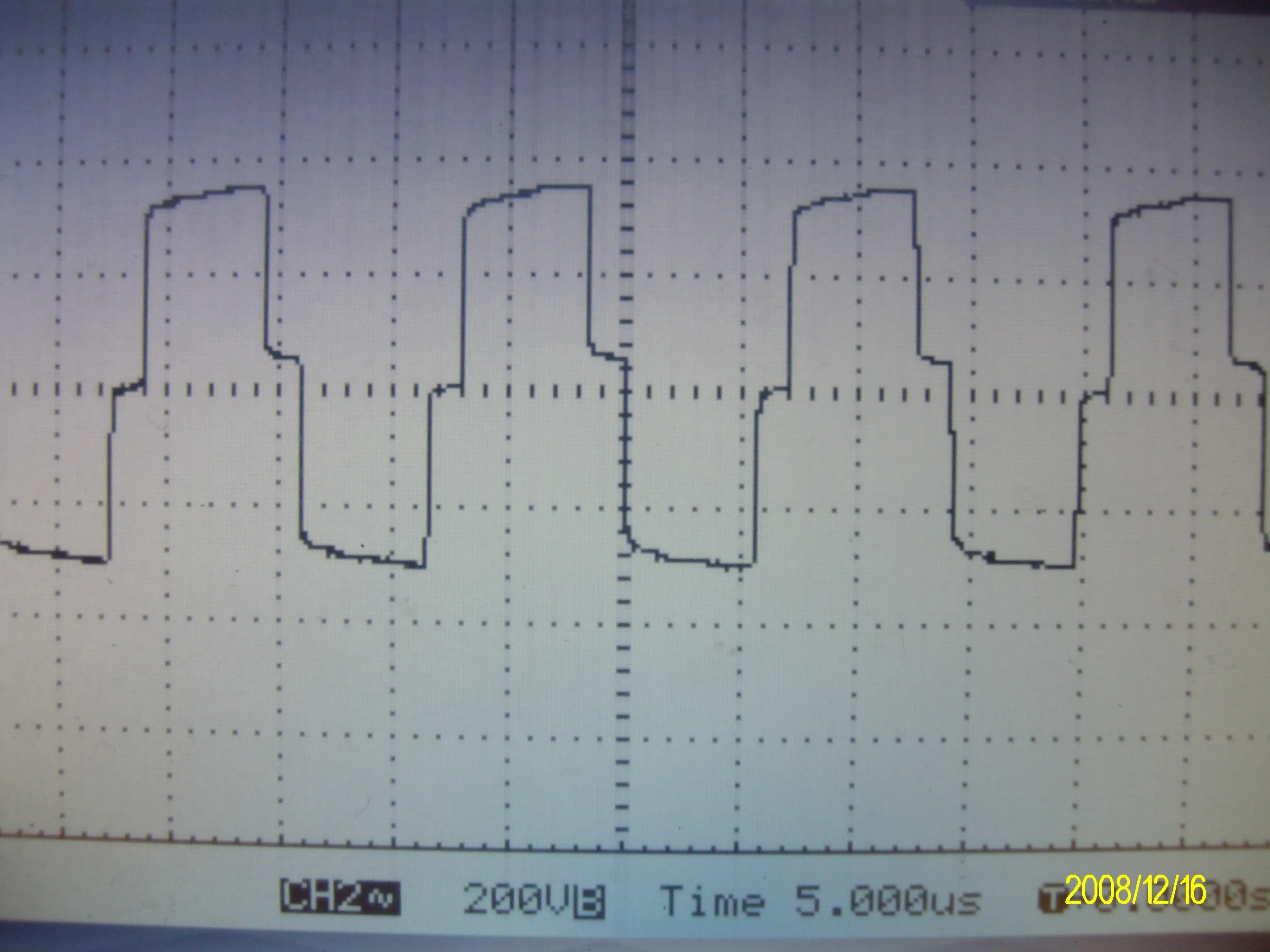

這個是兩個橋臂中點的波形,和上一個波形就隔了一個LC.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1833611229452263.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1833611229452161.jpg');}" onmousewheel="return imgzoom(this);">
這個是兩個橋臂中點的波形,和上一個波形就隔了一個LC.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1833611229452263.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@這該死的溫柔
一直沒有隔離探頭,今天才發現變壓器初級的波形竟然是這樣子.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/1833611229452161.jpg');}"onmousewheel="returnimgzoom(this);">這個是兩個橋臂中點的波形,和上一個波形就隔了一個LC.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/1833611229452263.jpg');}"onmousewheel="returnimgzoom(this);">
你把主回路電路圖發上來看看這2個波形分別是哪里的
0
回復
@ytdfwangwei
你把主回路電路圖發上來看看這2個波形分別是哪里的

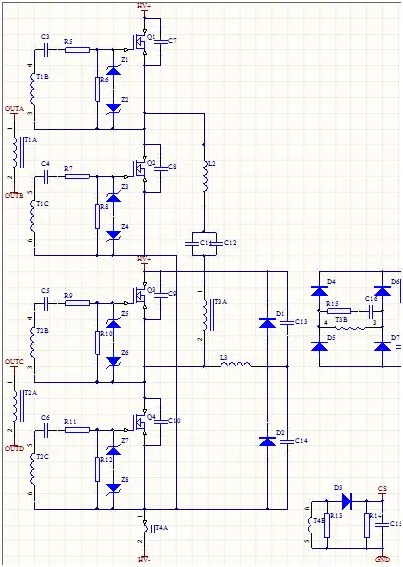

最后一個波形是兩個橋臂中點間的波形,特別難看哪個是變壓器初級的波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1833611229496921.jpg');}" onmousewheel="return imgzoom(this);">
T3是主變壓器
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1833611229496921.jpg');}" onmousewheel="return imgzoom(this);">
T3是主變壓器
0
回復
@這該死的溫柔
最后一個波形是兩個橋臂中點間的波形,特別難看哪個是變壓器初級的波形.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/1833611229496921.jpg');}"onmousewheel="returnimgzoom(this);">T3是主變壓器
一直想等明白的給你提些建議,也好學習學習.可為什么沒人呢?我想問一下,你的的MOS管Q2跟Q4的VDS波形一樣嗎?
0
回復
終于有點眉目了.
這是昨天的變壓器初級波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1833611229757730.jpg');}" onmousewheel="return imgzoom(this);">

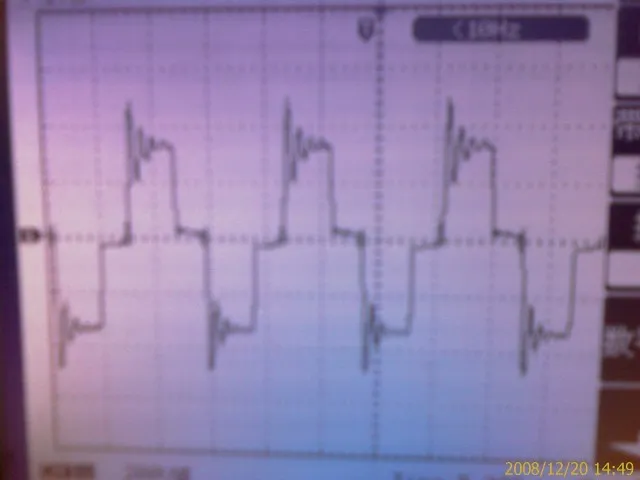

這個是今天的變壓器初級波形,是不是好多了?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1833611229757787.jpg');}" onmousewheel="return imgzoom(this);">
這是昨天的變壓器初級波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1833611229757730.jpg');}" onmousewheel="return imgzoom(this);">
這個是今天的變壓器初級波形,是不是好多了?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1833611229757787.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@這該死的溫柔
終于有點眉目了.這是昨天的變壓器初級波形:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/1833611229757730.jpg');}"onmousewheel="returnimgzoom(this);">這個是今天的變壓器初級波形,是不是好多了?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/1833611229757787.jpg');}"onmousewheel="returnimgzoom(this);">
你做了哪些改動呢?
0
回復
