負電壓輸入降壓的問題
請教:-48V輸入,-30V輸出電流1A,效率要求大于87% 不要求隔離.用什么方式實現比較好?
全部回復(32)
正序查看
倒序查看
參考上述電路接法,難道真得是我理解有問題?@sinican
[圖片]參考上述電路接法,難道真得是我理解有問題?

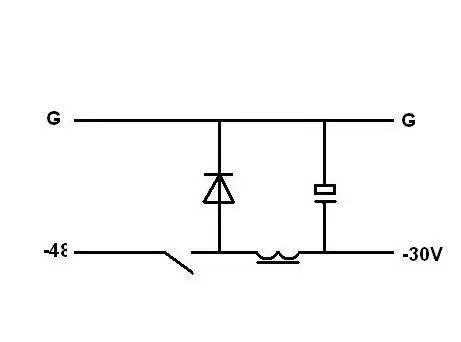

這樣才是我想要的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/85331229416827.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/85331229416827.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@st.you
這樣才是我想要的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/85331229416827.jpg');}"onmousewheel="returnimgzoom(this);">
這樣是不可行的1. 你要考慮 MOSFET 選 N 還是 P2. 后級電壓比前級高,那不叫 Buck 而叫 Boost3. 你參考設定問題, 你搞不定4. 你芯片又如何供電?負壓供電?等你用這樣電路搞定了以后,讓我也學習一下,呵呵~~~C
0
回復
@sinican
這樣是不可行的1.你要考慮MOSFET選N還是P2.后級電壓比前級高,那不叫Buck而叫Boost3.你參考設定問題,你搞不定4.你芯片又如何供電?負壓供電?等你用這樣電路搞定了以后,讓我也學習一下,呵呵~~~C
謝謝你耐心的回復!
理論上是可行的,MOS管我打算用N溝道.這個電路應該還算是BUCK吧?又沒有把-48V升壓到更負的電壓上去.可以以-48V做為參考的,驅動的參考點都放在上面.供電問題,如果不行,就加一組繞組到電感上去.只是不知道有沒有人這樣做過,效果怎樣.
另外,還需要做一個由-48V升壓到-100V的電源,功率也要將近30W
理論上是可行的,MOS管我打算用N溝道.這個電路應該還算是BUCK吧?又沒有把-48V升壓到更負的電壓上去.可以以-48V做為參考的,驅動的參考點都放在上面.供電問題,如果不行,就加一組繞組到電感上去.只是不知道有沒有人這樣做過,效果怎樣.
另外,還需要做一個由-48V升壓到-100V的電源,功率也要將近30W
0
回復
@st.you
謝謝你耐心的回復!理論上是可行的,MOS管我打算用N溝道.這個電路應該還算是BUCK吧?又沒有把-48V升壓到更負的電壓上去.可以以-48V做為參考的,驅動的參考點都放在上面.供電問題,如果不行,就加一組繞組到電感上去.只是不知道有沒有人這樣做過,效果怎樣.另外,還需要做一個由-48V升壓到-100V的電源,功率也要將近30W
可以試驗一下,等待你的結果另多嘴一下:1. 考慮 MOSFET GS 之間的壓差問題2. -30V 相對 -48V 是升壓了, 同取G點問題; -30V 取樣與基準問題共同關注你的調試結果C
0
回復
@ytdfwangwei
或許我理解能力有限,你既然在開關管及電感兩端標的都是G,那么我是不是可以理解這2個點是等電位的呢?也就是說在無形之中這2個點是通過別的回路連在一起的呢?在通訊電源中,這個回路就是地,那么怎么可能連一條線,一端是-48,另一端就成了-30呢?我們再簡單點說,既然2個參考點都是G,怎么可能一條線的一端對G的電位是-48,而另一端對G卻是-30呢,如果你標一個G一個G’,我聲明我說的都是廢話.
我理解你的意思了;也可能沒明白 st.you 意思當然如果 +48V 直接做接大地處理, -48V 輸出后,再轉換成 -30V, 其地線也必須做接大地的話,我給出的電路就絕對是錯誤的.真不好意思,還始終固執已見;同時也感謝 ytdfwangwei 的提醒
0
