各位兄弟幫幫忙啊.急啊!

現在老化半個小時,好燙啊

怎么每人用過嗎?

工作頻率設定過高,把電阻R3改成15k的試一下.可能變壓器需要重新計算一下.
最好再檢查一下實際工作時開關頻率有沒有漂移.

帶10mA負載時電壓下降有可能是VDD電壓過低導致重啟,檢查VDD的電壓波形,如果確實過低,嘗試減小R2.

是不是VCC太低?

可將輔助繞的圈數加多10TS

不會啊.空載有9V啊

加多十圈怕是帶不起1.7A了

謝謝大家,我將反饋加多了8T,電容改為22UF .好多了.可是是有一點,在加個假負載壓下去.暫時解決了.將做進一步研究,發現其限流不是很好.懇請大家在指點一下

限流不是很好是什么意思?不懂.

9V不夠.否則量產的時候可能有的會有問題.因?yàn)楦鶕?jù)數據手冊,VIPer53ADIP的VDDoff最大值為9.3V.

正常情況必須保證空載VDD>=10V,滿載VDD<=14.5V.

我現在工作頻率設定為80K,調一款5V3A的,變壓器重新計算了..68:10:6  1mH,后面用SR560 X 2PCS,可還是到了一百度了.最大輸出電流可以達到四五安培啊,無法限流啊

我?guī)湍惆央娐方o你貼上,紅色圈里的FR107最好用UF4007代替.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112702139.gif');}" onmousewheel="return imgzoom(this);">

謝謝你的指點,可是目前有如下問題,可否在分析下?

我現在工作頻率設定為80K,調一款5V3A的,變壓器重新計算了..68:10:6  1mH,后面用SR560 X 2PCS,可還是到了一百度了.最大輸出電流可以達到四五安培啊,無法限流啊

借問一下,viper 53要多少錢?

我現在買的是5塊多

樓上大蝦:誰用過VIPER20A,大概多少錢一片?小弟這里先謝過了!

不好意思我也沒用過

Viper 53 Vds耐壓值會不會太低了啊?才620V

把你的NF增加到18T,應該會好.

不會,4N60也才600V啊

諸位,此種問題只要加強反饋就可以解決,
VIPER53還是挺好用的,.就是太貴了.
不知道你們有沒有同感.

帶載能力不行是怎么回事

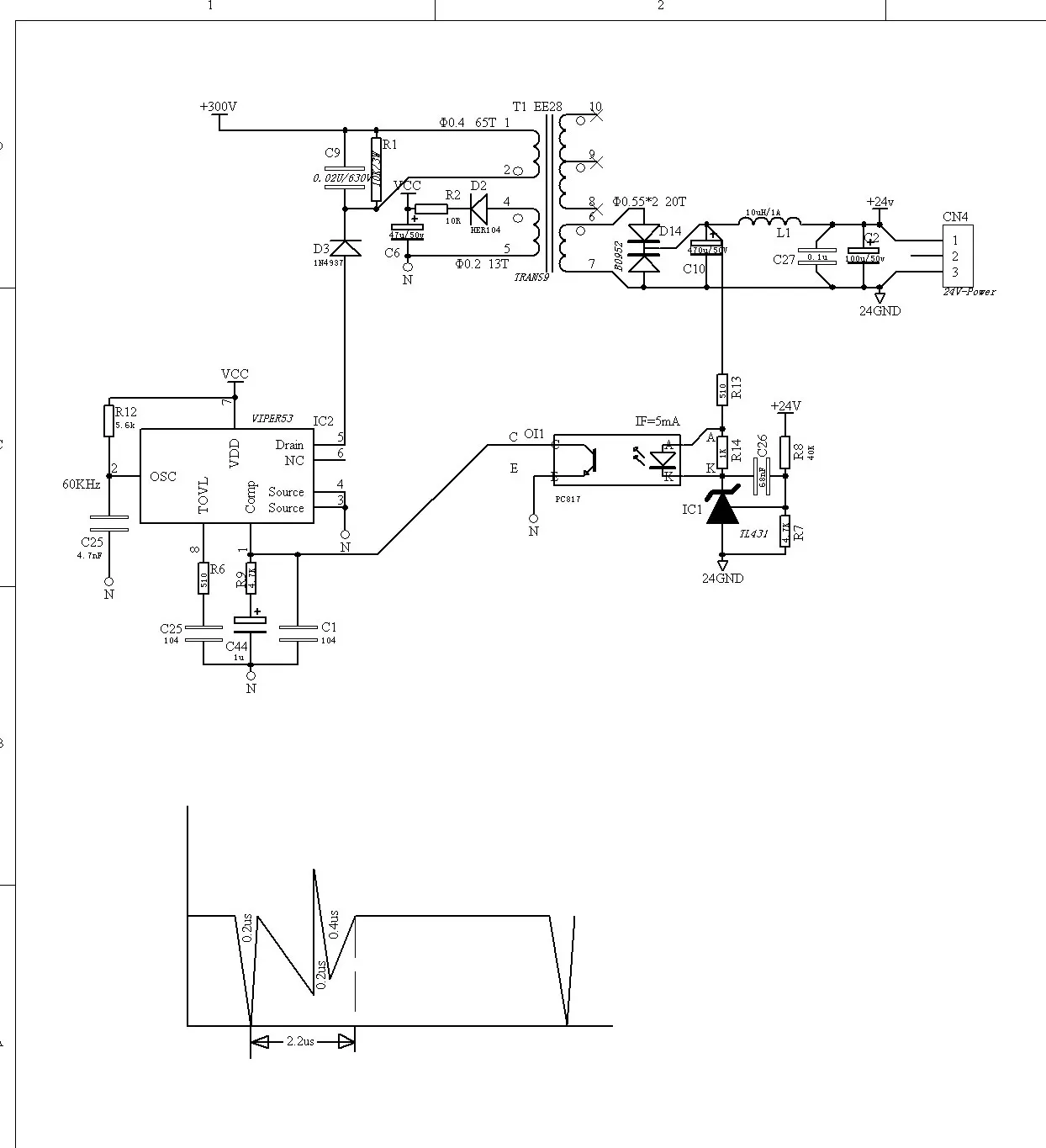

我做的是24V/2A的,帶240mA負載時電壓就下降到20V,能否指點我一下是怎么回事嗎?

注意看電流波形....

我馬上穿電流波形給您看下

變壓器的感量很重要.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1147943437.jpg');}" onmousewheel="return imgzoom(this);">

看不到,變壓器有飽和嗎
