請教高壓小電流電路如何提高效率
電路原理圖如下(如果看不清楚可以下載sch文件:1112283357.sch):
主要負載為 燈DS1,正常工作時要求1000V電壓和4mA恒流,目前采用上述電路可以點亮燈,但問題是整個電路的效率太低,變壓器后面的負載功率不到5W,而整個電路需要15V,1.2A,也就是整體效率不到30%.電源我是外行,所以肯請大家多多幫忙,給點建議. 另外工作時MOS管很燙,變壓器還比較涼快,IRF530的D極電流最大超過8A,這個正常嗎?
主要負載為 燈DS1,正常工作時要求1000V電壓和4mA恒流,目前采用上述電路可以點亮燈,但問題是整個電路的效率太低,變壓器后面的負載功率不到5W,而整個電路需要15V,1.2A,也就是整體效率不到30%.電源我是外行,所以肯請大家多多幫忙,給點建議. 另外工作時MOS管很燙,變壓器還比較涼快,IRF530的D極電流最大超過8A,這個正常嗎?
全部回復(43)
正序查看
倒序查看
@glr440803
線路圖沒有問題,你的D1至D6用的什么管子?變壓器數據?
仔細看了一下,你的倍壓有毛病,我改動后你看一下.1112566807.ddb
0
回復
@glr440803
線路圖沒有問題,你的D1至D6用的什么管子?變壓器數據?
D1-D6用的是2CLG005.原來的倍壓電路確實有問題,經過修改后的電路效率從不到30%提高到了近45%,現在的主要問題應該在柵極驅動或者變壓器本身.您看看現在的變壓器原邊信號正常嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112629189.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112629189.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@spwsensor
變壓器是以前的同學設計,參數已經找不到了,現在看來要重新設計這個變壓器了.關于源副邊匝數以及變壓器磁芯材料應該怎么計算和選取呢?MOS管D極的瞬時電流超過了8A,這是不是由于變壓器的分布電容造成的,在原邊串一個電感會有用嗎?
波型比以前好多了,你的負載是電容,效率是差一點兒.你把變壓器的磁芯?有否間隙?你怎么知道電流超過8A的?能否把電流波型傳來?把柵極的波型?494及驅動要1W左右,加上燈回路的損耗,可能差不多了.你的線路及變壓器可能不允許不加燈,你可一試把燈拿掉看功耗是多少?還有否改進余地.你的圖上能否加上X,Y的單位,另電平位置?
0
回復
@glr440803
波型比以前好多了,你的負載是電容,效率是差一點兒.你把變壓器的磁芯?有否間隙?你怎么知道電流超過8A的?能否把電流波型傳來?把柵極的波型?494及驅動要1W左右,加上燈回路的損耗,可能差不多了.你的線路及變壓器可能不允許不加燈,你可一試把燈拿掉看功耗是多少?還有否改進余地.你的圖上能否加上X,Y的單位,另電平位置?
真抱歉,變壓器的參數都找不到了,不過應該是沒有間隙的.電流是在MOS管D極上串了一個0.5歐的電阻后測出來的,實際的電流應該比這個更大.今天上午實驗了一下在D極串一個20uH電感,結果把電感給燒了,這是否是瞬時電流太大的緣故.
0
回復
@glr440803
波型比以前好多了,你的負載是電容,效率是差一點兒.你把變壓器的磁芯?有否間隙?你怎么知道電流超過8A的?能否把電流波型傳來?把柵極的波型?494及驅動要1W左右,加上燈回路的損耗,可能差不多了.你的線路及變壓器可能不允許不加燈,你可一試把燈拿掉看功耗是多少?還有否改進余地.你的圖上能否加上X,Y的單位,另電平位置?
把燈拿掉后功耗為約為5W,有燈的時候功耗為14.7W,正常工作時負載部分(陽極電阻加上燈)的功率為6.5W,所以應該還有改進的余地.
0
回復
@glr440803
波型比以前好多了,你的負載是電容,效率是差一點兒.你把變壓器的磁芯?有否間隙?你怎么知道電流超過8A的?能否把電流波型傳來?把柵極的波型?494及驅動要1W左右,加上燈回路的損耗,可能差不多了.你的線路及變壓器可能不允許不加燈,你可一試把燈拿掉看功耗是多少?還有否改進余地.你的圖上能否加上X,Y的單位,另電平位置?
柵極波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112671766.jpg');}" onmousewheel="return imgzoom(this);">
漏極波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112671825.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112671766.jpg');}" onmousewheel="return imgzoom(this);">
漏極波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112671825.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@spwsensor
柵極波形:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1112671766.jpg');}"onmousewheel="returnimgzoom(this);">漏極波形:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1112671825.jpg');}"onmousewheel="returnimgzoom(this);">
你能用雙蹤同時看柵極和D極的波型嗎?電流波型能上傳嗎?看來是有點毛病,波型不理想.
0
回復
@glr440803
你能用雙蹤同時看柵極和D極的波型嗎?電流波型能上傳嗎?看來是有點毛病,波型不理想.

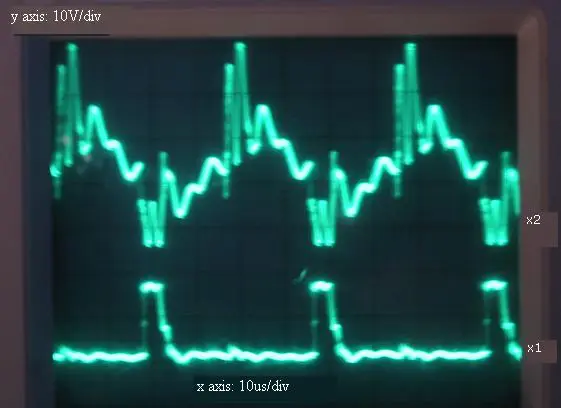

Q1的柵極和漏極:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112773574.jpg');}" onmousewheel="return imgzoom(this);">

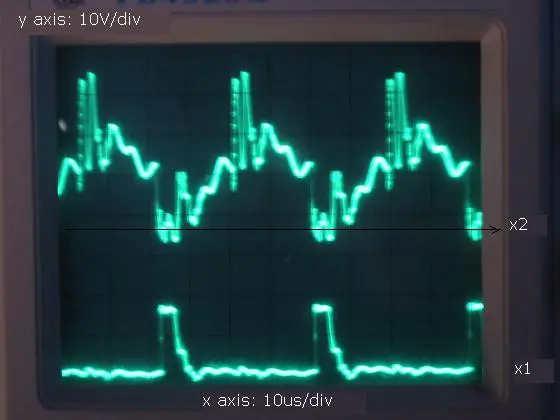

Q2的柵極和漏極:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112773630.jpg');}" onmousewheel="return imgzoom(this);">
兩個漏極的圖形不太一樣,其中一個有較大的尖峰電壓,是否是變壓器偏磁的緣故?還有電流的波形本來是在D極上串了一個0.1歐的電阻,再用示波器觀察的電阻上的壓降,發現壓降居然達到了+-7V,顯然不對,這應該是由于示波器表筆的電容造成的,所以這種方法無法正確測量電流,這里就不上傳了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112773574.jpg');}" onmousewheel="return imgzoom(this);">
Q2的柵極和漏極:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112773630.jpg');}" onmousewheel="return imgzoom(this);">
兩個漏極的圖形不太一樣,其中一個有較大的尖峰電壓,是否是變壓器偏磁的緣故?還有電流的波形本來是在D極上串了一個0.1歐的電阻,再用示波器觀察的電阻上的壓降,發現壓降居然達到了+-7V,顯然不對,這應該是由于示波器表筆的電容造成的,所以這種方法無法正確測量電流,這里就不上傳了.
0
回復
@spwsensor
Q1的柵極和漏極:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1112773574.jpg');}"onmousewheel="returnimgzoom(this);">Q2的柵極和漏極:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1112773630.jpg');}"onmousewheel="returnimgzoom(this);">兩個漏極的圖形不太一樣,其中一個有較大的尖峰電壓,是否是變壓器偏磁的緣故?還有電流的波形本來是在D極上串了一個0.1歐的電阻,再用示波器觀察的電阻上的壓降,發現壓降居然達到了+-7V,顯然不對,這應該是由于示波器表筆的電容造成的,所以這種方法無法正確測量電流,這里就不上傳了.
從波型看:一柵極驅動的下降沿不理想,改進意見是10Ω電阻不用.二電流波型0.1電阻加在+15V與變壓器中心頭之間探頭地夾在+15V看一下.三你的變壓器有間隙嗎?能否測一下初級中心至一邊的電感.四D1至D6是早期的管子,恢復時間差,改用UF4007或恢復時間更好一些的,耐壓1000V的二極管(如要可靠一點用每?jī)芍淮?lián)成一組)一試.五你的頻率似乎偏高.六占空比似乎小了一點.你的線路是恒定的電流,如把燈拿掉,占空比應當很大,這時能否測一下柵極波型.可以判斷反饋起作用否.完善的話線路應再加一電壓反饋.謝謝你的信任把圖型測給我看.
0
回復
@glr440803
從波型看:一柵極驅動的下降沿不理想,改進意見是10Ω電阻不用.二電流波型0.1電阻加在+15V與變壓器中心頭之間探頭地夾在+15V看一下.三你的變壓器有間隙嗎?能否測一下初級中心至一邊的電感.四D1至D6是早期的管子,恢復時間差,改用UF4007或恢復時間更好一些的,耐壓1000V的二極管(如要可靠一點用每?jī)芍淮?lián)成一組)一試.五你的頻率似乎偏高.六占空比似乎小了一點.你的線路是恒定的電流,如把燈拿掉,占空比應當很大,這時能否測一下柵極波型.可以判斷反饋起作用否.完善的話線路應再加一電壓反饋.謝謝你的信任把圖型測給我看.
我想您的熱心答復對我的幫助更大,非常感謝.
先回答第六點,對于占空比這個小我也有點疑問,因?yàn)閾Q算過去好像無法得到1000V的直流電壓,不過現在的事實是電路工作正常:1000V和4mA.把燈去掉后的占空比接近50%,所以反饋是起作用的.
對于第五點,您認為多高的頻率合適呢?目前是33kHz,這個頻率很高嗎?
UF4007耐壓只要1000V吧,這個電路啟動時的電壓要達到2000多伏的,目前用的2CLG005是耐壓5000V的,不過可以找找看有類似型號中有無恢復時間更好的.
對于電感量是否必須用專用的電感儀測量?用萬用表可以測嗎?
先回答第六點,對于占空比這個小我也有點疑問,因?yàn)閾Q算過去好像無法得到1000V的直流電壓,不過現在的事實是電路工作正常:1000V和4mA.把燈去掉后的占空比接近50%,所以反饋是起作用的.
對于第五點,您認為多高的頻率合適呢?目前是33kHz,這個頻率很高嗎?
UF4007耐壓只要1000V吧,這個電路啟動時的電壓要達到2000多伏的,目前用的2CLG005是耐壓5000V的,不過可以找找看有類似型號中有無恢復時間更好的.
對于電感量是否必須用專用的電感儀測量?用萬用表可以測嗎?
0
回復
@spwsensor
我想您的熱心答復對我的幫助更大,非常感謝.先回答第六點,對于占空比這個小我也有點疑問,因?yàn)閾Q算過去好像無法得到1000V的直流電壓,不過現在的事實是電路工作正常:1000V和4mA.把燈去掉后的占空比接近50%,所以反饋是起作用的.對于第五點,您認為多高的頻率合適呢?目前是33kHz,這個頻率很高嗎?UF4007耐壓只要1000V吧,這個電路啟動時的電壓要達到2000多伏的,目前用的2CLG005是耐壓5000V的,不過可以找找看有類似型號中有無恢復時間更好的.對于電感量是否必須用專用的電感儀測量?用萬用表可以測嗎?
今天受你所說的容性負載可能造成效率下降的啟發,在次級線圈輸出端串了一個10mH電感,效果很好,總功耗降到11W,現在效率達到了58%,提高了近15%.而且兩個mos管D極波形基本一致了:
Q1的G極和D極波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112800667.jpg');}" onmousewheel="return imgzoom(this);">
Q2的G極和D極波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112800793.jpg');}" onmousewheel="return imgzoom(this);">
上升沿和下降沿都比較陡了,現在從波形上看是有很大的寄生振蕩,如果能去掉這個振蕩的話應該能夠進一步提高效率.
Q1的G極和D極波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112800667.jpg');}" onmousewheel="return imgzoom(this);">
Q2的G極和D極波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112800793.jpg');}" onmousewheel="return imgzoom(this);">
上升沿和下降沿都比較陡了,現在從波形上看是有很大的寄生振蕩,如果能去掉這個振蕩的話應該能夠進一步提高效率.
0
回復
@spwsensor
今天受你所說的容性負載可能造成效率下降的啟發,在次級線圈輸出端串了一個10mH電感,效果很好,總功耗降到11W,現在效率達到了58%,提高了近15%.而且兩個mos管D極波形基本一致了:Q1的G極和D極波形:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1112800667.jpg');}"onmousewheel="returnimgzoom(this);">Q2的G極和D極波形:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1112800793.jpg');}"onmousewheel="returnimgzoom(this);">上升沿和下降沿都比較陡了,現在從波形上看是有很大的寄生振蕩,如果能去掉這個振蕩的話應該能夠進一步提高效率.
不能串電感!要另想辦法.整流管要換一試,這是倍壓電路每個二極管受到兩倍基本電壓,約600V,用1000V耐壓夠了如兩個串聯那更安全,關鍵是恢復時間要小.或把頻率降下來,你的頻率對二極管而言是60K,降到30K.你測過沒燈的電流嗎?是2000V左右嗎?這時次級是空載.能幫忙測一下波型嗎?以便判斷電感是否是大還是小?把C10~C14電容改成470P也可一試.用有測電感的萬用表可以測.開關電源是實踐性很強的,沒有實踐是不能解決問題的,而且只能折衷,做不到十全十美的.
0
回復
@glr440803
不能串電感!要另想辦法.整流管要換一試,這是倍壓電路每個二極管受到兩倍基本電壓,約600V,用1000V耐壓夠了如兩個串聯那更安全,關鍵是恢復時間要小.或把頻率降下來,你的頻率對二極管而言是60K,降到30K.你測過沒燈的電流嗎?是2000V左右嗎?這時次級是空載.能幫忙測一下波型嗎?以便判斷電感是否是大還是小?把C10~C14電容改成470P也可一試.用有測電感的萬用表可以測.開關電源是實踐性很強的,沒有實踐是不能解決問題的,而且只能折衷,做不到十全十美的.
能解釋一下為什么不能串電感嗎?從總功耗的角度看串電感后效果很好.
推挽電路,原邊驅動信號電壓為0-30V,變壓器升壓比20,所以基本電壓應該為600V,這樣1000V耐壓就不夠了.燈工作要求4mA恒流,用毫安表監測.正常工作時燈相當于一個250K的電阻,壓降1000V.
推挽電路,原邊驅動信號電壓為0-30V,變壓器升壓比20,所以基本電壓應該為600V,這樣1000V耐壓就不夠了.燈工作要求4mA恒流,用毫安表監測.正常工作時燈相當于一個250K的電阻,壓降1000V.
0
回復
@spwsensor
能解釋一下為什么不能串電感嗎?從總功耗的角度看串電感后效果很好.推挽電路,原邊驅動信號電壓為0-30V,變壓器升壓比20,所以基本電壓應該為600V,這樣1000V耐壓就不夠了.燈工作要求4mA恒流,用毫安表監測.正常工作時燈相當于一個250K的電阻,壓降1000V.
不!原邊有效電壓只能是15V,你的變比應當是中心到一邊的匝數與次級匝數比.升上去的15V不是有效電壓,它對次級沒有供獻.你可在沒燈時量一下電壓如是2000V,它是六倍壓的結果.否則應當3600V.
0
回復
@glr440803
不!原邊有效電壓只能是15V,你的變比應當是中心到一邊的匝數與次級匝數比.升上去的15V不是有效電壓,它對次級沒有供獻.你可在沒燈時量一下電壓如是2000V,它是六倍壓的結果.否則應當3600V.
手頭沒有直接測量1000V以上高壓的儀器.我曾經把反饋去掉,把燈改成600K負載,這時電流約3.5mA,原邊波形占空比約為1:1,所以這時候倍壓電路的總輸出電壓應該為2300V.
0
回復
@glr440803
不能串電感!要另想辦法.整流管要換一試,這是倍壓電路每個二極管受到兩倍基本電壓,約600V,用1000V耐壓夠了如兩個串聯那更安全,關鍵是恢復時間要小.或把頻率降下來,你的頻率對二極管而言是60K,降到30K.你測過沒燈的電流嗎?是2000V左右嗎?這時次級是空載.能幫忙測一下波型嗎?以便判斷電感是否是大還是小?把C10~C14電容改成470P也可一試.用有測電感的萬用表可以測.開關電源是實踐性很強的,沒有實踐是不能解決問題的,而且只能折衷,做不到十全十美的.
2CLG005的恢復時間是200ns,相對于30KHz的工作頻率已經高了兩個數量級了,應該是夠了.不過它的正向壓降比較大,手冊上是25V,所以會消耗一點功率,但也不超過0.5W.
0
回復
@spwsensor
2CLG005的恢復時間是200ns,相對于30KHz的工作頻率已經高了兩個數量級了,應該是夠了.不過它的正向壓降比較大,手冊上是25V,所以會消耗一點功率,但也不超過0.5W.
你仍然認為二極管是30K嗎?你測一下次級的波型看.2CLG005性能不會好,應該換掉.電流波型看了嗎?從電流波型上能判斷一些毛病.次級的電容應換小一些.只能借助測試結果才能有判斷,否則紙上談兵沒有用.
0
回復
@spwsensor
今天受你所說的容性負載可能造成效率下降的啟發,在次級線圈輸出端串了一個10mH電感,效果很好,總功耗降到11W,現在效率達到了58%,提高了近15%.而且兩個mos管D極波形基本一致了:Q1的G極和D極波形:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1112800667.jpg');}"onmousewheel="returnimgzoom(this);">Q2的G極和D極波形:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1112800793.jpg');}"onmousewheel="returnimgzoom(this);">上升沿和下降沿都比較陡了,現在從波形上看是有很大的寄生振蕩,如果能去掉這個振蕩的話應該能夠進一步提高效率.
從波形上看,你的電源工作占空比太小了,每個開關管的占空比才5%左右,象倍壓整流這樣的電源中開關管的負載是容性的,變壓器會把副邊電容按照匝比平方的關系折射到原邊.
因此需要使每個開關的占空比接近50%,這樣整流后輸出近似為直流,變換器的效率就比較高.而如果占空比小時,開管管導通瞬間被電容短路,產生大的脈沖電流,開關管就會嚴重發熱.
你設計的變壓器變比可能太高了,導致占空比變小,建議重新設計變壓器.另外由于輸出沒有濾波電感,因此理論上輸出只能正比于輸入,通過調整占空比只能在很小范圍內調整,因此這種電源一般都做成開環的.
因此需要使每個開關的占空比接近50%,這樣整流后輸出近似為直流,變換器的效率就比較高.而如果占空比小時,開管管導通瞬間被電容短路,產生大的脈沖電流,開關管就會嚴重發熱.
你設計的變壓器變比可能太高了,導致占空比變小,建議重新設計變壓器.另外由于輸出沒有濾波電感,因此理論上輸出只能正比于輸入,通過調整占空比只能在很小范圍內調整,因此這種電源一般都做成開環的.
0
回復
@glr440803
你仍然認為二極管是30K嗎?你測一下次級的波型看.2CLG005性能不會好,應該換掉.電流波型看了嗎?從電流波型上能判斷一些毛病.次級的電容應換小一些.只能借助測試結果才能有判斷,否則紙上談兵沒有用.
還有一個奇怪的現象,如果去掉電路中的一個MOS管,在把燈改成250K等效負載的情況下,也能得到4mA的輸出電流,而且總功耗只有9W了,MOS管和變壓器都很涼快,波形也不錯,沒有什么毛刺.但是如果用燈做負載,由于燈需要一個很高的啟動電壓,所以無法正常工作.用兩個MOS管能夠點亮燈,但是總功耗上升到11W了.
0
回復
@電源大師
從波形上看,你的電源工作占空比太小了,每個開關管的占空比才5%左右,象倍壓整流這樣的電源中開關管的負載是容性的,變壓器會把副邊電容按照匝比平方的關系折射到原邊.因此需要使每個開關的占空比接近50%,這樣整流后輸出近似為直流,變換器的效率就比較高.而如果占空比小時,開管管導通瞬間被電容短路,產生大的脈沖電流,開關管就會嚴重發熱.你設計的變壓器變比可能太高了,導致占空比變小,建議重新設計變壓器.另外由于輸出沒有濾波電感,因此理論上輸出只能正比于輸入,通過調整占空比只能在很小范圍內調整,因此這種電源一般都做成開環的.
因?yàn)檩敵鲐?fù)載是固定的,而且要求恒流,所以做成閉環主要是預防電源電壓的波動.另外電路中的燈需要一個較高的啟動電壓,是正常工作電壓的2-3倍.所以正常工作時的占空比不可能達到1:1.當然現在的占空比確實太小了,變壓器也想重新設計,我想請教一下,這個電路使用1:20升壓比加上6倍壓結構和直接使用1:120升壓比結構,哪種會更好一些?
0
回復
@glr440803
你仍然認為二極管是30K嗎?你測一下次級的波型看.2CLG005性能不會好,應該換掉.電流波型看了嗎?從電流波型上能判斷一些毛病.次級的電容應換小一些.只能借助測試結果才能有判斷,否則紙上談兵沒有用.
另外,用萬用表測量了一下C1-C6兩端的電壓,發現差別很大,這個現在正常嗎?我覺得用萬用表測量時會引入一些干擾,測量到的不是實際工作時的電壓值,但是會有這么大的差別嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112979566.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112979566.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@spwsensor
另外,用萬用表測量了一下C1-C6兩端的電壓,發現差別很大,這個現在正常嗎?我覺得用萬用表測量時會引入一些干擾,測量到的不是實際工作時的電壓值,但是會有這么大的差別嗎?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1112979566.jpg');}"onmousewheel="returnimgzoom(this);">
你病急亂投醫,你的初級電感測了沒有,這關系到頻率是否對.電流波型?也是判斷的關鍵.次級波型應該能測,用10:1的探頭,正常的話應該是+-300V,現在看來它不對稱,所以在各個電容上電壓不對,那引起不對稱的原因,也要看MOS管的電流波型.你串的電感拿掉了沒有,這也會引起電壓不正常.UF4007可串兩個,應相信它而不信硅粒子.你量的電壓是用什么表量的,表的內阻對結果影響很大,交流電壓就更不能說明什么了.用示波器測可信,但探頭地線夾加在電容上也會引起不正常,要用差分測試法才可以.你的C2為什么加?C2不能用,因?yàn)橛蠧3R6反饋到2腳,C2會短路這反饋.我要判斷頻率與電感量的情況,請你能把一些數據測到,你用的驅動是這圖還是另一圖,我以為這圖好,把10Ω去掉.否則你的結果是什么情況下得到的就不清楚了.
