高功率節能燈的幾個電路圖

著手搞105W節能燈,找了幾個成品解剖了下,有幾個問題不解,望先行者給予知道.

全部回復(15)

只看樓主

正序查看

倒序查看

太保

LV.2

2008-12-16 22:19

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/2122561229437166.jpg');}" onmousewheel="return imgzoom(this);">

回復

太保

LV.2

2008-12-16 22:24

@太保

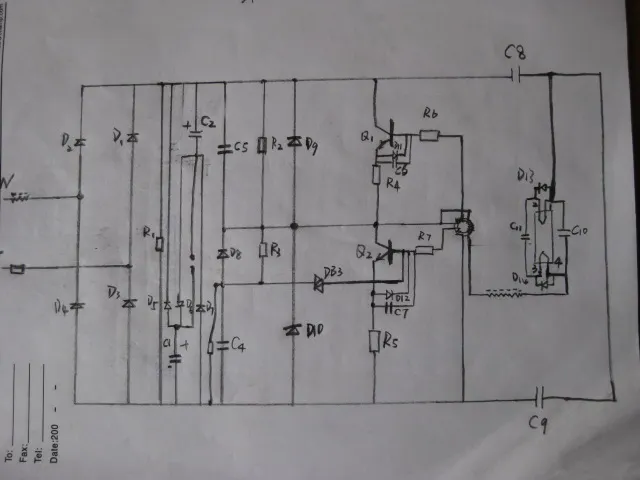

按照電路原理圖接了電路(R1不接,D1-D4D13D14用IN5399,其余二極管用IN4007,兩電解用250V22uF,C10,C111600V153,電感EI330.9,磁環5K2:5:2,三極管13009).帶管徑17,3U,235燈管請教問題1.此電路中R1為何作用. 2.接好的電路功率因數達到0.94.將C1,C2,D5,D6,D7都不接直接整流后接一400V33uF電解,功率因數降到0.64.做何解釋. [圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/2122561229437166.jpg');}"onmousewheel="returnimgzoom(this);">

請教下圖中DB3串已電阻后接三極管基極有什么作用,此圖中電感的接法有什么好處.

回復

太保

LV.2

2008-12-16 22:27

@太保

請教下圖中DB3串已電阻后接三極管基極有什么作用,此圖中電感的接法有什么好處.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/2122561229437328.jpg');}"onmousewheel="returnimgzoom(this);">

哪位高手幫我解釋下此圖中兩電解的作用.為何產生高功率因數.

回復

太保

LV.2

2008-12-16 22:31

@太保

哪位高手幫我解釋下此圖中兩電解的作用.為何產生高功率因數.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/2122561229437601.jpg');}"onmousewheel="returnimgzoom(this);">

再請教一個弱弱的問題,用管徑17MM,3U,總長235MM的管子做個實際功率達到85W左右的燈,按下圖接線三極管,電感,電解,磁環怎么配參數.管壓,管流,燈絲流為多少為正常.

回復

陳仁軍

LV.8

2008-12-17 08:13

@太保

看起來你沒有做過多少燈,第一R1的作用是給電解放電用,地第二是這樣改就和普通的半橋線路一樣當然功率因數低,沒有改以前是普通的逐流線路.

回復

陳仁軍

LV.8

2008-12-17 08:18

@陳仁軍

DB3串聯電阻是為了避免啟動電流過大,損壞DB3保護用的.不是電感的接法不一樣是電容的接法不一樣,燈絲電容交差接是為了將整流器頻率接近工作頻率,啟動更快.

回復

陳仁軍

LV.8

2008-12-17 08:21

@陳仁軍

你可能想畫逐流或雙泵線路,但是此圖是錯的,具體如何會提高功率因數你還是找一點書看看,在網絡上不是一句話就可以完全解釋清楚.

回復

陳仁軍

LV.8

2008-12-17 08:25

@太保

再請教一個弱弱的問題,用管徑17MM,3U,總長235MM的管子做個實際功率達到85W左右的燈,按下圖接線三極管,電感,電解,磁環怎么配參數.管壓,管流,燈絲流為多少為正常.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/2122561229437866.jpg');}"onmousewheel="returnimgzoom(this);">

(三極管,電感,電解,磁環怎么配參數.管壓,管流,燈絲流為多少為正常)連這些都不知道你還如何做燈,還是買幾個正品的燈測試一下,看看別人是如何做的吧,理論結合實踐才能做好燈,不要太相信理論不然你會死的很難看...........希望沒有對你造成誤導.

回復

太保

LV.2

2008-12-17 11:06

@陳仁軍

很感謝您的回答,這方面知識很匱乏,向您這樣的先行者學習.

回復

太保

LV.2

2008-12-17 11:21

@陳仁軍

謝謝,現在是邊學邊做,學電源網先行者的經驗之談,只是看.學紅皮書(陳老先生的生電子整流器設計),系統的學.做試驗比較參數,收集大公司成熟產品分析仿制.
本人06年7月參加工作,做過人體紅外感應器,大小功率LED,剛接觸節能燈還望朋友多多指教,不勝感激.

回復

sinican

LV.8

2008-12-17 14:45

@太保

R1 是用來給 C1、C2 放電用的
后面是一個逐流電路,用于提高 PF 值

China-One Enterprise Co., Ltd.
Mail: smile_zhao@qq.com
MSN: china-one@hotmail.com
QQ: 434366036 電源空間

回復

陳仁軍

LV.8

2008-12-17 16:17

@太保

很感謝您的回答,這方面知識很匱乏,向您這樣的先行者學習.

不要說學習,一起交流吧,我也就是多做了幾年沒有什么能力的.

回復

太保

LV.2

2008-12-17 19:58

@陳仁軍

不要說學習,一起交流吧,我也就是多做了幾年沒有什么能力的.

我是向您學習為主啊,請教個問題,調試參數的時候除了注意主要元件的溫升,三極管波形,燈絲電流,燈管電流,陰極電流.還應注意什么呢,關于管流管壓于工廠方提供的數據相差幅度大,其他一切正常,燈可能會有什么不良后果.還有個問題,做100W的燈,線路方面除了給三極管,觸發管,燈絲加保護電路外,與普通逆變電路主要區別什么,除了常規要注意的事項還要注意哪些
