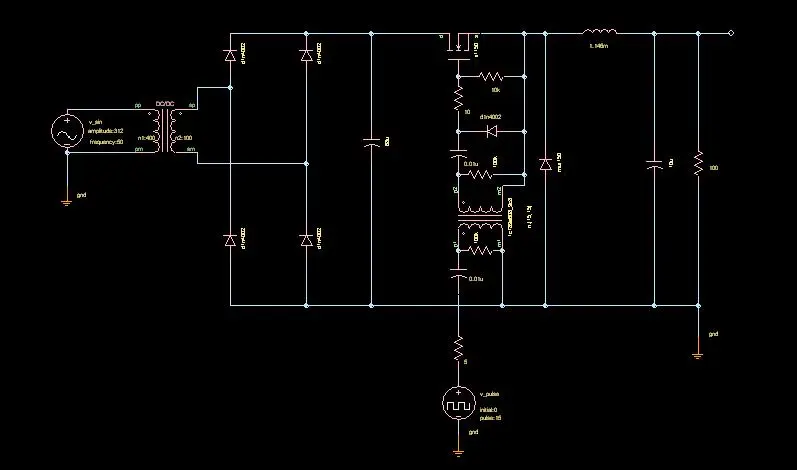

請懂得saber的朋友幫我仿一下這個buck電路.
瞬態分析:endtime-20m;step-5u
電路在這個狀態下仿真不會出錯,但是發現驅動mosfet的電壓高達80v,真是奇怪!是我選的變壓器有問題?因?yàn)槲覍?duì)變壓器的這些參數也不是很懂.我這里設置是n＝15:15,這個匝數比沒有出問題,但是輸出波形不太理想.當我把正付級的匝數同時提高或是同時減少,仿真都會出錯.另外輸出濾波電容在這里是設置為10u,但是我設計時計算是68u,改為68u仿真也是出錯,輸入電容也是這樣,難道這里的電容大那么一些就影響那么大嗎?
1112361856.rar
懂得saber的朋友幫我出出主意啊!!!

試試在驅動變壓器的原邊及副邊并一只100k電阻吧!原邊串一只小電阻.
我試了可以仿真!

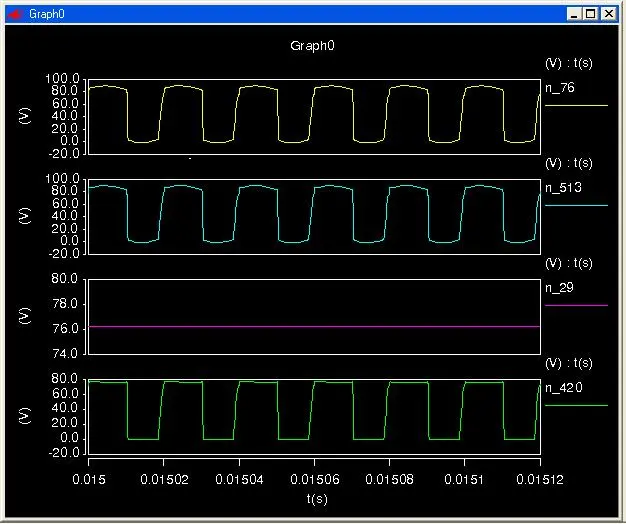

多謝這位兄臺!我按你的方法試了一下,發現還是那個樣子啊,加這些電阻或不加,輸出波形都是那個樣子的,煩勞兄臺再幫我看看,驅動變壓器次級的接線n_513,n_76為什么電壓會變的那么高,我這個驅動變壓器只是選擇變比為1:1啊!!!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112408222.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112408322.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112408590.jpg');}" onmousewheel="return imgzoom(this);">

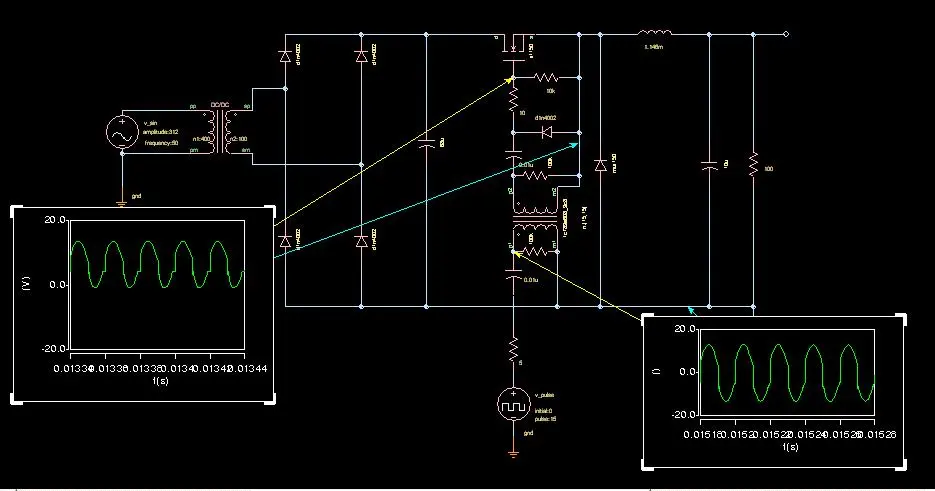

是這波形嗎?

沒錯
我得到也是這樣的
我就是奇怪
那n_513上的電壓怎么會飆到80v????

看了你第七帖有點明白了
你那個示波器有兩個引腳
呵呵
原來我的基準沒取對
這樣就還差不多
可是我對輸出的波形還是不滿意啊
文波太大了
怎么搞的??

請問一下這里面的變壓器型號是怎么看的
我這里的元器件幫助好像被加密看不了?
能幫我回答一下第一帖的內容嗎?

別沉啊!!!!
只知道3c8是鐵氧體的一種材料,另外兩個各代表什么???

其實磁心的model可以用saber自帶的mct工具進行建模,那是比較方便的.

謝謝回復!我可以去試試,不過你可不可以說說這些代號分別代表了什么嗎?

期待回復中啊!!!!

代表了磁心的形狀和尺寸大小.

你測的是點上的波形,也就是電位波形,要兩個點的波形相減才是正確的驅動波形.

小弟愚見:
   由于你測的是mosfet柵極到地的電壓,在該電路中只有一條回路到地,依次經過10k電阻,1.145m電感,100ohms電阻.如果你用柵源兩端電壓對地的差值,即柵源電壓,15V左右的脈沖.電路沒有錯誤
