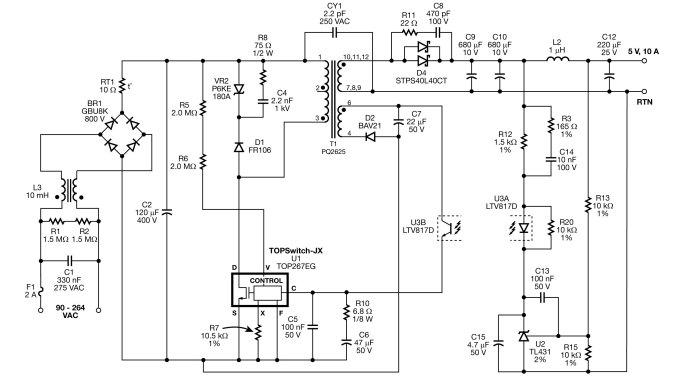

TOP267開發的50w輔助備用電源

TOP267通過將F引腳短接到S引腳，配置為在重載條件下工作在其全頻率模式(132 kHz)。132 kHz的操作通過允許更深入的連續操作降低了最大一次有效值電流，從而有助于通過降低傳導損耗來提高效率。與66 kHz的工作相比，這可以在沒有過多變壓器或更大的鐵芯尺寸的情況下實現。在高輸入電壓(400 VDC)下，變換器工作在臨界斷續導通模式下，從而降低了開關損耗、

利用TOP267設計的90vac - 264vac (50hz)輸入電源，輸出5v, 10A，電源在100vac滿載輸出電流10a時達到大于80%的效率，無需采用二次同步整流。EMI元件的選擇類似于200w電源單元的輸入級。這樣做是為了模擬典型的200w PSU的EMI級損耗，其中該反激變換器將成為完整系統PSU的備用/輔助部分。一個10歐姆的NTC也被用來包括與最終系統中任何浪涌限制相關的額外損耗。

全部回復(21)
正序查看
倒序查看
2024-02-07 09:16

為什么R20可以取到10K呀，好多資料上都是1.2/R≥1，這樣電阻算出來應該≤1.2K啊，很不理解這個

0
回復
飛翔2004
LV.10
3
2024-02-18 16:44

TOP267在極低壓或過壓時能實現完全軟啟動，進一步減小了器件在啟動時的電壓、電流應力.

0
回復
2024-02-19 11:35
@LAYOUT設計
為什么R20可以取到10K呀，好多資料上都是1.2/R≥1，這樣電阻算出來應該≤1.2K啊，很不理解這個

這個應該要結合817的芯片來選擇該電阻的阻值，調試過程中看反饋效果吧

0
回復
2024-02-20 13:21
@飛翔2004
TOP267在極低壓或過壓時能實現完全軟啟動，進一步減小了器件在啟動時的電壓、電流應力.

外部可編程精確地設定限制電流，減小了變壓器鐵芯體積，提高了電源效率。

0
回復
ehi763
LV.6
6
2024-02-21 19:00

TOPSWITCH最大的一個特點就是占空比可以超過50%，更大的占空比，能提供更大的輸出功率并減小了輸入電容。

0
回復
k6666
LV.9
7
2024-02-22 15:12
@ehi763
TOPSWITCH最大的一個特點就是占空比可以超過50%，更大的占空比，能提供更大的輸出功率并減小了輸入電容。

輸入電容個頭比較大，占地方

0
回復
k6666
LV.9
8
2024-02-22 15:13
@奮斗的青春
這個應該要結合817的芯片來選擇該電阻的阻值，調試過程中看反饋效果吧

注意PC817光耦器件的過流范圍就行

0
回復
trllgh
LV.9
9
2024-02-23 13:02
@k6666
輸入電容個頭比較大，占地方

在Y、R、F型式封裝中將電壓檢測管腳與限流管腳分開封裝，提高了設計的靈活性。

0
回復
2024-02-23 13:54
@trllgh
在Y、R、F型式封裝中將電壓檢測管腳與限流管腳分開封裝，提高了設計的靈活性。

不同的封裝應用場合不一樣。

0
回復
spowergg
LV.10
11
2024-02-24 14:13
@奮斗的青春
不同的封裝應用場合不一樣。

從外部將限流值設定為僅略高于低電壓工作時的滿載峰值電流，從而允許使用更小的變壓器磁芯，同時可以避免啟動和輸出負載瞬態的磁芯飽和。

0
回復
dy-mb2U9pBf
LV.8
12
2024-02-24 20:20

TOP267設計的90vac - 264vac 輸入電源，輸出5v, 10A，效率高，無需采用二次同步整流。反激變換器非常適合成為完整系統PSU的備用/輔助部分。

0
回復
地瓜patch
LV.8
13
2024-02-24 22:41

這幾個散熱片夠大，這個板子的熱損耗不小啊

0
回復
地瓜patch
LV.8
14
2024-02-24 22:42
@LAYOUT設計
為什么R20可以取到10K呀，好多資料上都是1.2/R≥1，這樣電阻算出來應該≤1.2K啊，很不理解這個

光耦并聯R20是什么作用，沒看明白

0
回復
地瓜patch
LV.8
15
2024-02-24 22:44

二極管D4并聯R11和C8是為了導通前的續流么？

0
回復
地瓜patch
LV.8
16
2024-02-24 22:45
@奮斗的青春
這個應該要結合817的芯片來選擇該電阻的阻值，調試過程中看反饋效果吧

R5R6為什么不用個4M，要用兩個串聯

0
回復
飛翔2004
LV.10
17
2024-03-16 17:15
@spowergg
從外部將限流值設定為僅略高于低電壓工作時的滿載峰值電流，從而允許使用更小的變壓器磁芯，同時可以避免啟動和輸出負載瞬態的磁芯飽和。

還能使限流值隨電壓升高而降低，從而限制高輸入電壓時的最大過載功率，并使次級無需任何保護電路。

0
回復
XHH9062
LV.9
18
2024-03-19 15:49

有相關的測試數據分享嗎？

0
回復
tanb006
LV.10
19
2024-03-24 23:06

這堆料啊。。。。。50瓦輸出，料都堆到200瓦去了。

0
回復
沈夜
LV.8
20
2024-03-26 00:21

如何進一步提高TOP267的效率和穩定性？

0
回復
xxbw6868
LV.10
21
06-08 16:54
@沈夜
如何進一步提高TOP267的效率和穩定性？

或在開關開通前使其電壓為 零，則開關開通時也不會產生損耗和干擾，這種開通方式稱為零電壓開通

0
回復
opingss88
LV.10
22
