不知到這個對你有否幫助; 3074081229992966.pdf

樓上的大哥,您的這個文檔在我的電腦上打不開哦~~

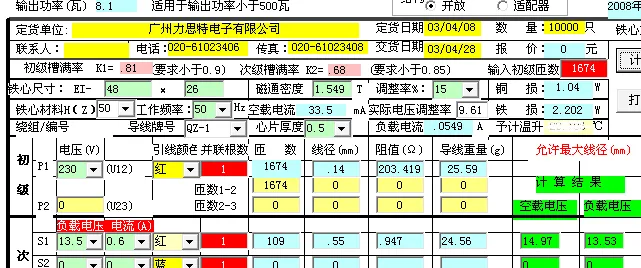

用套裝式膠心

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/659501229995471.jpg');}" onmousewheel="return imgzoom(this);">

空載電流400mA是不是太大了,這樣的話,損耗不是可以做得很大,按行規給你設計一個:0.13mm×1880T,0.50mm×125T.VDE膠芯

初級空載電流(次級空載):400mA MAX定得有點離譜!

謝謝樓上的大哥
這款產品一邊組裝E片,一邊組裝I片,E\I片間擴建0.18mm氣隙,空載電流定多少呢?
還有,能否教教小弟如何設計變壓器?

這應該是用做電感,這可以從你的描述中看出來,如果是低頻變壓器,按你的說法空載電流應該在40mA以下.那你描述的設計要求是不是不對?

附件是產品的電路圖,據客戶要求:
1.以前的圖紙變壓器輸入AC120V60HZ,而電路要求INPUT:91V,現在變壓器更改為入AC230V50HZ,即電路要求入201V;

2.電感量要求在1.4H REF;

請各位高手指點,謝謝~~

還加GAP呀?那空載電流是不能按常規定了!

EI-35*15雙槽bobbin
core:H50N
PRI:4500Ts/0.08mm
SEC:265Ts/0.30mm
output:9VDC@250mADC,9V穩壓!
這類線性整流器無需考慮電感量!

1.工作在201V時要有9VDC@250mA輸出!
2.樓主有提到工作在230V,因此這變壓器就要考慮設計可在230V也能正常工作,有9V穩壓輸出還是保持在9VDC@250mA輸出!

個人覺得匝數多了點,
條件   電感量要求在1.4H REF是不是合適,等待樓主驗證!期待結果!
如果輸入201V   0.08*3750,次級0.38*190T,初級比較瘦,呵呵,沒辦法,打0.09可能打不下.濾波電容選耐壓25V的

這個空載電流比較大哦,呵呵

你的工作電壓是230V,是否是207V甚至是201V電路都要工作正常,還是就是201V的工作電壓,頭給你弄暈了,帶穩壓塊的電路的設計的基本要求就是電路波動±10%都能正常工作,你的工作電壓是多少??????

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1380241230215341.jpg');}" onmousewheel="return imgzoom(this);">
這個軟件 在哪可以找到啊
謝謝了  上傳一份

dears:
  上面所說的是電路的工作電壓,產品設計時要求入AC230V,由于小弟第一次搗鼓設計變壓器,有諸多懂的地方,還請各位大哥指教:
  此款EI48/24產品設計時初級采用0.14mm*1900TS,次級0.45*126TS;測試Vo=15.06V,Io=108mA,E/I片間加墊0.18mm的氣隙,初級電感為3.3H,而客戶要求初級電感在1.4H REF,故而向各位大哥請教如何設計?抑或是我在此款變壓器上再增加氣隙的厚度以達到電枵要求?

   謝謝各位大哥,順祝大家元旦快樂!!!
