作品簡介：道路和高速公路是城市的重要基礎設施，但是交通事故不可避免會發生。隨著時間的增長，道路惡化出現坑洼、裂縫和不平坦的路面，那么道路的安全性和可靠性可能會受到影響，這樣將會大大增加交通事故發生概率，并且造成交通不便，雖然各種因素會導致道路惡化，但影響最大的因素之一是道路接收的整體交通負荷，也就是車輛通過的數量。本設計基于MAX78000通過在本地部署Ai模型，可以快速準確的對過往車輛進行檢測，了解當前車輛通過的數量。邊緣Ai可以很好保護數據隱私性，只需要將結果接入到全球網絡中，就可以實時了解城市交通網絡的負載情況。
系統框圖：
系統框圖使用得捷Scheme- it在線設計工具完成完成框圖繪制。
硬件設計：
硬件設計主要由兩部分組成，基于MAX78000核心板和OV5640-TFT顯示擴展板組成，本次主要介紹基于MAX78000核心板的硬件設計部分。核心板使用Kicad繪制的四層板。
供電電路：
供電電路采用的是兩個TI的DC-DC電源芯片TLV62569DBVR，Typec接口提供5V，分別作為芯片3V3供電電路和CNN 1.2V升壓電路。芯片3V3供電電路經過一個電感L2和電容濾波網絡來減少輸入的噪聲并提供穩定的電源，R5和R6電阻組成分壓電路，用于控制輸出電壓，并且還帶有一個LED指示燈和限流電阻R7，用做電源指示燈。CNN 1.2V升壓電路，主要是為CNN加速器供電，提供充足的能量，EN腳由P2_5控制，在不使用CNN加速器的時候可以關閉以減少能耗。CNN加速器由64個并行處理器和512KB基于sram的存儲組成，每個處理器包括一個池化單元和一個具有專用權重存儲器的卷積引擎。
芯片外圍電路：
芯片外圍電路由多個去耦電容，濾除電源噪聲，提供穩定的供電，保各電壓域的穩定性，提供可靠的供電。晶振部分采用的是一顆32.768kHz的無源晶振，兩個10pF的負載電容保證晶振能可靠啟動和維持振蕩。
復位及按鍵電路：
兩個按鍵電路，一個復位電路，通過一個SN74LVC1G07DCKR 緩沖器來控制系統的復位信號，起到在復位信號傳輸中起到穩定和驅動的作用，確保復位信號的可靠性。一個用戶按鍵電路由P0_2控制。
效果圖：

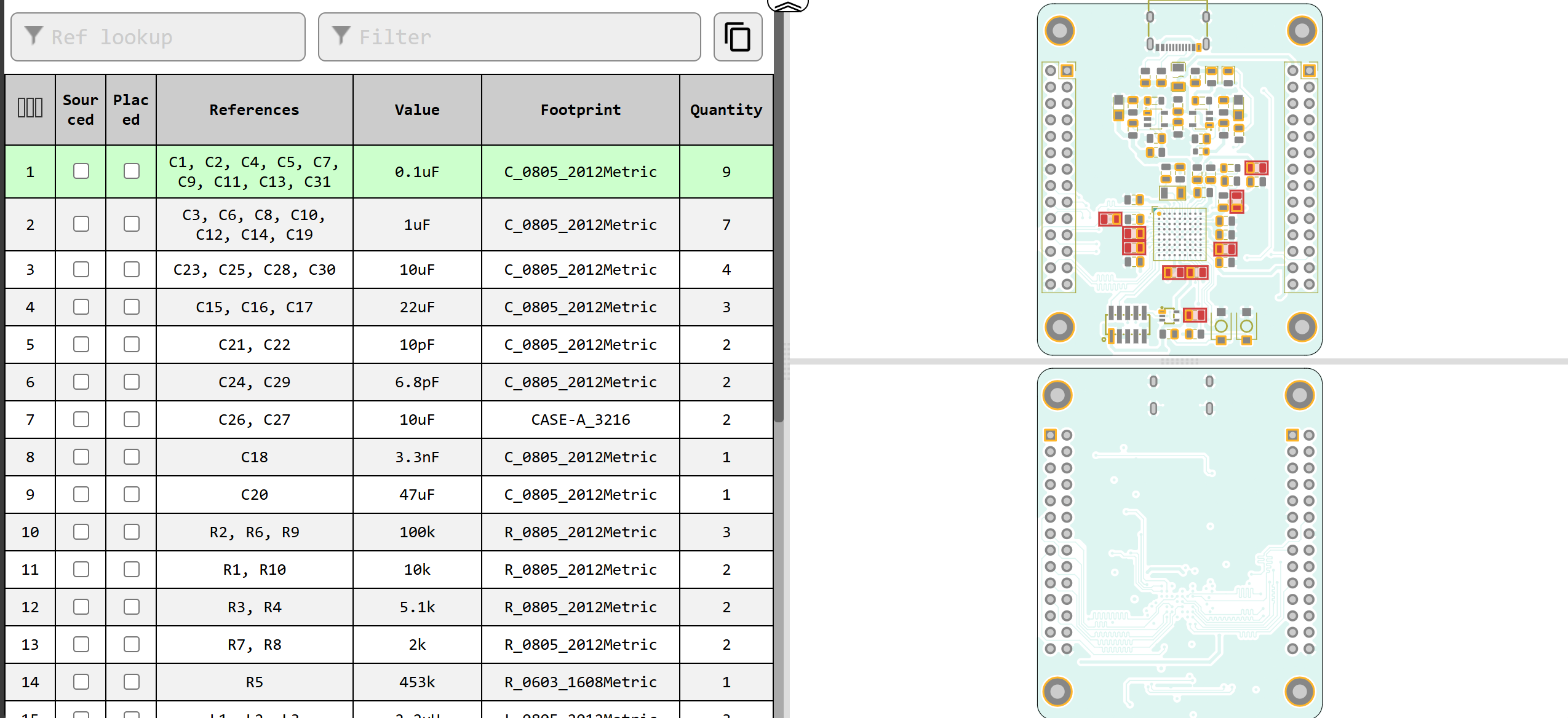

物料清單：
軟件設計：
軟件主體部分采用FreeRTOS，先初始化時鐘、LED、CNN加速器升壓電路等等，再切換到CNN推理的任務中，Task_Cnn任務首先打開RGB燈進行補光，其中最主要的函數是App_Cnn_Execute()，用來使用CNN加速器執行推理，清空屏幕（MXC_TFT_ClearScreen()）以顯示新結果。接著，調用 cnn_start() 啟動 CNN 推理，然后通過 App_Camera_Cnn_Get() 獲取攝像頭數據并傳入 CNN。接下來設置系統控制寄存器，確保處理器不會進入深度睡眠，以便 CNN 正常運行。 然后，程序進入低功耗等待狀態，直到 CNN 完成推理。之后，調用 get_priors() 生成先驗框。
static void Task_Cnn(void *pvParameters)
{
TickType_t xLastWakeTime;
xLastWakeTime = xTaskGetTickCount();
MXC_GPIO2->out_clr = MXC_GPIO_PIN_0;
MXC_GPIO2->out_clr = MXC_GPIO_PIN_1;
MXC_GPIO2->out_clr = MXC_GPIO_PIN_2;
while (1)
{
App_Cnn_Execute();
vTaskDelayUntil(&xLastWakeTime, 10);
}
}目標檢測是計算機視覺領域的核心問題之一，其任務就是找出圖像中所有感興趣的目標，確定他們的類別和位置。由于各類不同物體有不同的外觀，姿態，以及不同程度的遮擋，加上成像是光照等因素的干擾，目標檢測一直以來是一個很有挑戰性的問題。SSD、YOLO系列目標檢測需要生成大量的預測框在MCU上并不適合部署，為了減少內存資源的消耗，所以在此次設計中采用的是TinySSD目標檢測模型，主要使用了論文中的Fire4、Fire8、Fire9、Fire10、Conv12-2和Conv13-2層搭建核心模型。
MAX78000的邊緣Ai開發主要分為以下幾個部分，數據集制作、模型搭建以及訓練量化生成C代碼
數據集制作中使用擴展板上的OV5640進行拍照，通過SD卡保存數據，用labelImg對于PNG圖片進行標注，再通過python腳本將數據集按照8：2劃分為訓練集和測試集，并且按照順序排序。
int main(void)
{
int ret = 0;
int slaveAddress;
int id;
g_app_settings.dma_mode = USE_DMA;
g_app_settings.imgres_w = IMAGE_XRES;
g_app_settings.imgres_h = IMAGE_YRES;
g_app_settings.pixel_format = PIXFORMAT_RGB565;
MXC_ICC_Enable(MXC_ICC0);
MXC_SYS_Clock_Select(MXC_SYS_CLOCK_IPO);
SystemCoreClockUpdate();
Bsp_Led_Init();
MXC_GPIO2->out_clr = MXC_GPIO_PIN_0;
MXC_GPIO2->out_clr = MXC_GPIO_PIN_1;
MXC_GPIO2->out_clr = MXC_GPIO_PIN_2;
MXC_DMA_Init();
g_app_settings.dma_channel = MXC_DMA_AcquireChannel();
camera_init(CAMERA_FREQ);
slaveAddress = camera_get_slave_address();
ret = camera_get_manufacture_id(&id);
g_app_settings.imgres_w = 74;
g_app_settings.imgres_h = 74;
while (1) {
if(id_car < 50)
{
cnn_img_data_t img_data = stream_img(g_app_settings.imgres_w, g_app_settings.imgres_h,
g_app_settings.pixel_format,
g_app_settings.dma_channel);
save_stream_sd(img_data, id_c);
id_car ++;
MXC_Delay(50000);
}
}
}訓練量化生成C代碼均在算力云上搭建的環境中，生成相應的C代碼，目標檢測任務中只需要 cnn.c cnn.h weight.h，分別包含了CNN加速器啟動過程和加載權重所需要的參數。在App_Camera_Cnn_Get函數中獲取相機圖像，將分別相機圖像格式輸入給CNN加速器和TFT屏。CNN加速器推理出來的結果通過localize_objects函數，通過非極大值抑制（NMS）過濾掉多余的檢測框，然后根據剩下的結果生成物體的邊界框坐標，并在圖像上繪制檢測到的物體邊框以及識別出的類別。
void App_Camera_Cnn_Get(void)
{
uint8_t *frame_buffer;
uint8_t *buffer;
uint32_t imgLen;
uint32_t w, h, x, y;
uint8_t r, g, b;
uint32_t *cnn_mem;
uint32_t *fifo_addr = (volatile uint32_t *) 0x50000008;
camera_start_capture_image();
camera_get_image(&frame_buffer, &imgLen, &w, &h);
for (int y = 0; y < IMAGE_SIZE_Y; y++)
{
for (x = 0; x < IMAGE_SIZE_X; x++)
{
r = *buffer++;
g = *buffer++;
b = *buffer++;
buffer++; // skip msb=0x00
while (((*((volatile uint32_t *) 0x50000004) & 1)) != 0);
*fifo_addr = ((b << 16) | (g << 8) | r) ^ 0x00808080;
color = ((r & 0b11111000) << 8) | ((g & 0b11111100) << 3) | (b >> 3);
MXC_TFT_WritePixel(x * IMG_SCALE, y * IMG_SCALE, IMG_SCALE, IMG_SCALE, color);
}
}
}void localize_objects(void)
{
float prior_cxcy[4];
float cxcy[4];
float xy[4];
int class_idx, prior_idx, global_prior_idx;
nms();
for (class_idx = 0; class_idx < (NUM_CLASSES - 2); ++class_idx)
{
for (prior_idx = 0; prior_idx < num_nms_priors[class_idx]; ++prior_idx)
{
if (nms_removed[class_idx][prior_idx] != 1)
{
global_prior_idx = nms_indices[class_idx][prior_idx];
get_cxcy(prior_cxcy, global_prior_idx);
gcxgcy_to_cxcy(cxcy, global_prior_idx, prior_cxcy);
cxcy_to_xy(xy, cxcy);
x1 = 74 * xy[0];
test_2[class_idx] = class_idx + 1;
draw_obj_rect(xy, class_idx, IMAGE_SIZE_X, IMAGE_SIZE_Y, IMG_SCALE);
}
}
}
}功能展示：
制作花絮：
1：第一次手動貼BGA封裝的芯片，雖然能正常亮燈但CNN加速器不正常，把芯片拆了又拆，懷疑這個那個的，只能花錢SMT了，SMT加沉金感覺就是不一樣。
2：之前用來測試的TFT小PCB板，弄了半天背光不亮，三極管還發燙嚴重，最后才發現是限流電阻的電阻值搞錯了加FPC接口方向反了，還弄壞了一個TFT屏幕。
總結：最后感謝電源網與得捷電子此次舉辦的大賽，祝越來越好！
