伴隨電動車行業技術的進步，電驅動系統有了更高的要求，能量密度、集成度和安全可靠性等指標愈發重要，我司針對性的研發了電機和控制器一體化設計的二合一控制器，基于我司研發的N2型MOS模塊為該控制器提供了完美的功率器件解決方案。此方案MOS模塊可在散熱器上直接焊接，相線連接通過內部焊接實現，可以省掉外部功率連接線，降低生產成本，較小EMC干擾。我司開發了相應的二合一控制器DEMO，為客戶提供了一套完整的控制器硬件和結構設計方案。

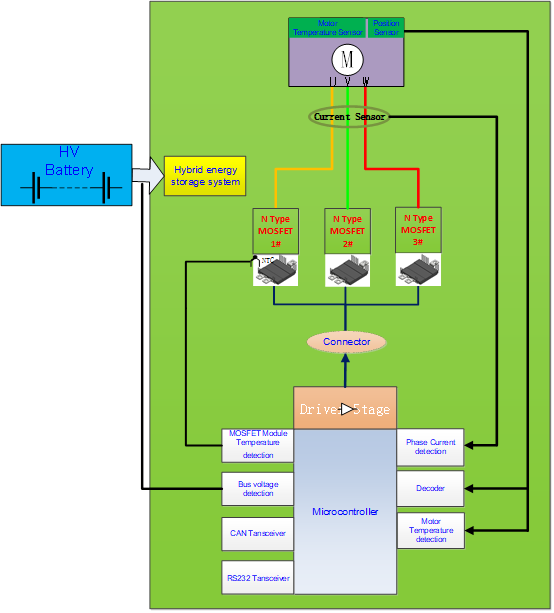

電氣框圖：

系統優越性：

·高效率，控制器效率 > 96%。得益于N2型MOS模塊的低RDS(ON) 以及優化的驅動電路，控制器擁有低的導通損耗和開關損耗，實現控制器的高效率

·優化的結構設計。電機和控制器采用一體化設計，相線通過內部焊接連接，有效縮短相線長度，降低EMC干擾

·控制器可實現Pb-free，符合RoHS指令。N2型MOS模塊采用無Pb焊接工藝，管控外部器件選型和焊接工藝，可實現控制器Pb-free，滿足電動車行業環保要求

·更高的功率密度。采用混合電容技術，可減小DC-LINK電容體積；MOSFET模塊采用金屬焊方式，大幅度降低殼到散熱器熱阻，結合液冷散熱方式大幅提高控制器的功率密度

·低重量、低軸向長度

   ·易于實現自動化生產，大幅降低制造成本

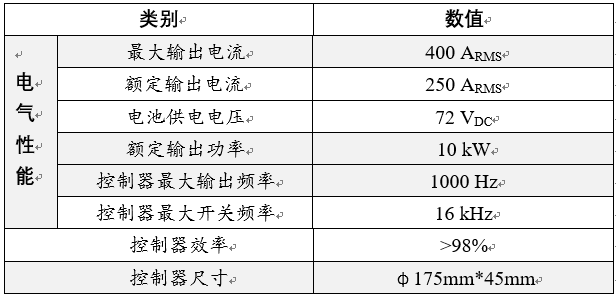

規格參數
