(1):我測了一下原邊的開關波形,頻率大約是13K,接線方式設計的是66K??但系統可以空載工作,大蝦賜教一下
(2)當我用飛線,把TOP250Y的頻率飛成132K時,系統停振,這跟變壓器的那些參數有關??
謝謝各位大蝦了.
我用TOP250設計250W的電源,為什么開關管的頻率發生偏移?
全部回復(36)
正序查看
倒序查看
@有云

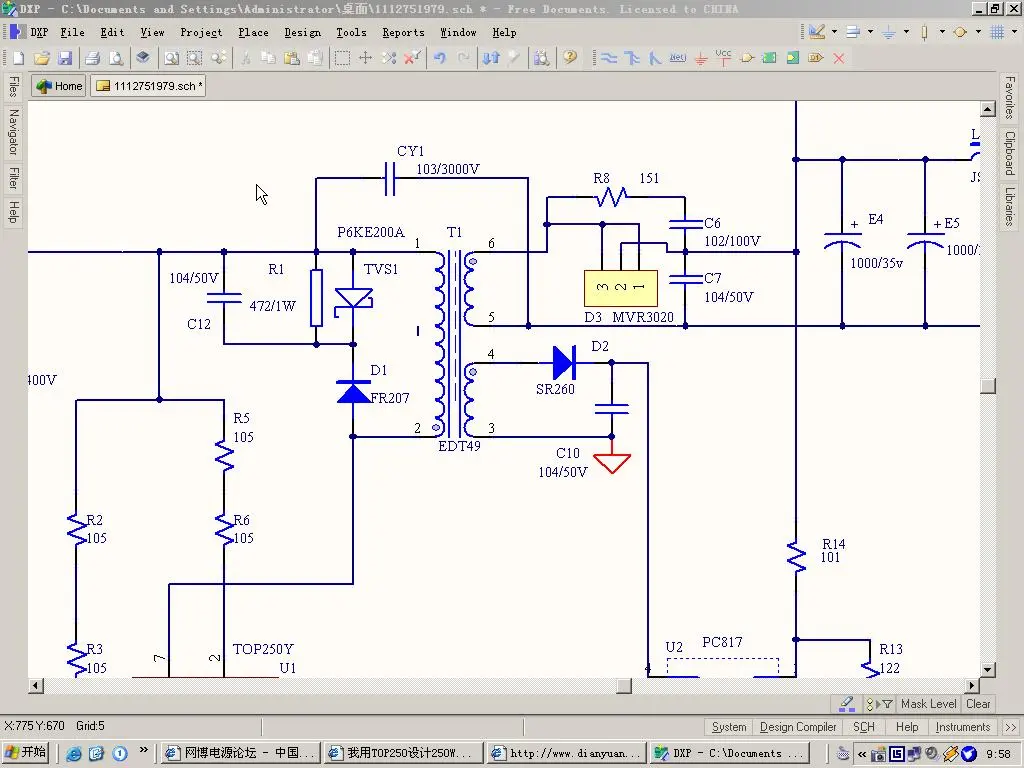

1112751979.sch謝謝了,原理圖估計沒有什么問題,關鍵原因可能來自變壓器,這個原理圖的接法是66K,半頻工作狀態.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112752931.jpg');}" onmousewheel="return imgzoom(this);">
可以把變壓器的參數帖上來嗎
D3是用MVR3020嗎!是不是30A20V的管要是的話耐壓不夠
0
回復
@有云

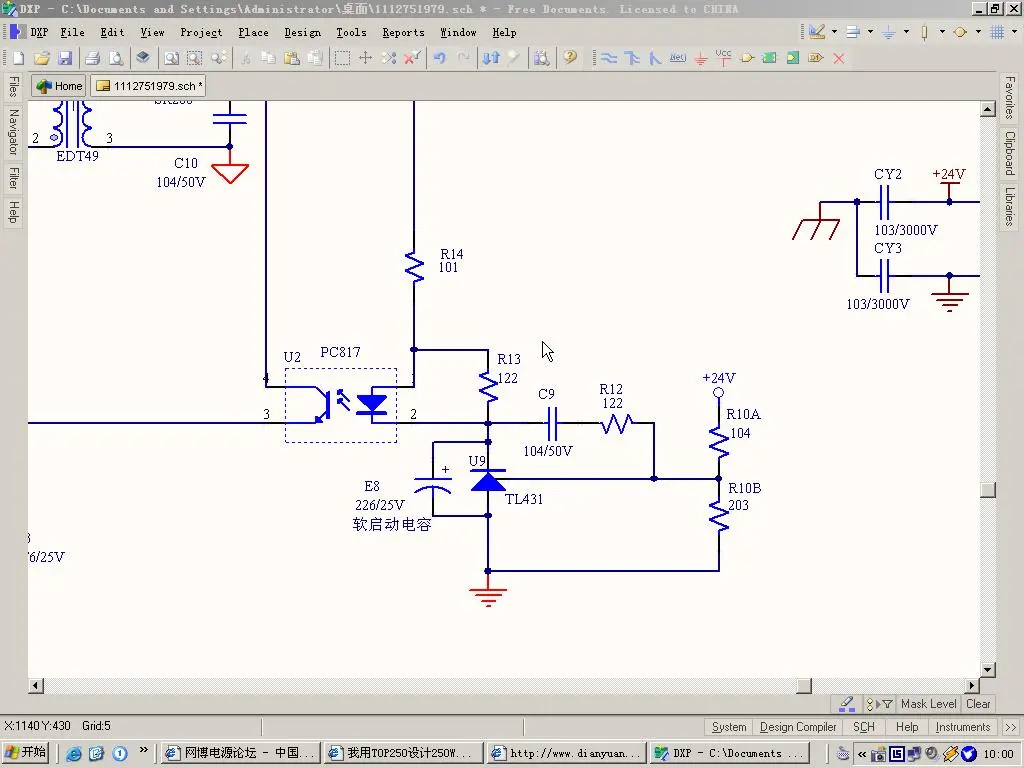

1112751979.sch謝謝了,原理圖估計沒有什么問題,關鍵原因可能來自變壓器,這個原理圖的接法是66K,半頻工作狀態.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112753184.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@abing
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1112752931.jpg');}"onmousewheel="returnimgzoom(this);">可以把變壓器的參數帖上來嗎D3是用MVR3020嗎!是不是30A20V的管要是的話耐壓不夠
MUR3020PT耐壓是30A/200V啊!可能你記錯了.
參數如下:
電源設計示例二:
電源要求:
2、 輸入DC:170V-375V(AC160-265),輸出24V/10A,220V時效率0.8
設計步驟:確定為單端反激電路拓撲,連續模式(可能進入臨界模式)
一、 確定反激電壓Vf大小:
Vout=24V+Vdiode=25V; Vmos=700V; 安全裕度150V
故:Vf=Vmos-Vinmax-150=700-375-150=175V;
注:Vf在TOP中被指定為135V
二、 變壓器變比:N=Vf/Vout=135/25=5.4(TVS鉗位保護);175/25=7(RC吸收保護)
三、 推算最大占空比Dmax,約束條件為盡可能設計為額定輸入時在0.5附近.最大占空比出現在輸入電壓最小處(170V),根據磁平衡原理:Dmax*Vinmin=(1- Dmax)*Vf 得:
Dmax= Vf/(Vinmin+ Vf)= 175/(175+170)= 0.51 (RC吸收設計)
四、 推算原邊電流最大值:Ip= 2P0
(η* Vinmin* Dmax*(2-Krp));
Ip=P0/(η* Vinmin*0.8*0.51)=240/(0.8*170*0.8*0.51)=4.3A.
(其中,Krp取0.4).
五、 推算原邊電感量:Lp=((1000000* Vinmin)/(Ir*F))* Dmax
=(1000000*170)*0.51/(1.72*130000)=388UH
注:F取130KHZ.
選用ETD49鐵芯,其 Ae=2.10CM2,AW=343 并假設Bw=0.2T
六、 推算原邊匝數Np=Lp*Ip*10000/(Bw*Ae)=40T,同時得到Ns=40/7=6T,
七、 反饋電壓取15V,故反饋繞組Nf=6*15/25=4T.
八、 氣隙的推算:Lg=0.4*∏*Np*Np*Ae*10-8/Lp=0.11cm
參數如下:
電源設計示例二:
電源要求:
2、 輸入DC:170V-375V(AC160-265),輸出24V/10A,220V時效率0.8
設計步驟:確定為單端反激電路拓撲,連續模式(可能進入臨界模式)
一、 確定反激電壓Vf大小:
Vout=24V+Vdiode=25V; Vmos=700V; 安全裕度150V
故:Vf=Vmos-Vinmax-150=700-375-150=175V;
注:Vf在TOP中被指定為135V
二、 變壓器變比:N=Vf/Vout=135/25=5.4(TVS鉗位保護);175/25=7(RC吸收保護)
三、 推算最大占空比Dmax,約束條件為盡可能設計為額定輸入時在0.5附近.最大占空比出現在輸入電壓最小處(170V),根據磁平衡原理:Dmax*Vinmin=(1- Dmax)*Vf 得:
Dmax= Vf/(Vinmin+ Vf)= 175/(175+170)= 0.51 (RC吸收設計)
四、 推算原邊電流最大值:Ip= 2P0
(η* Vinmin* Dmax*(2-Krp));
Ip=P0/(η* Vinmin*0.8*0.51)=240/(0.8*170*0.8*0.51)=4.3A.
(其中,Krp取0.4).
五、 推算原邊電感量:Lp=((1000000* Vinmin)/(Ir*F))* Dmax
=(1000000*170)*0.51/(1.72*130000)=388UH
注:F取130KHZ.
選用ETD49鐵芯,其 Ae=2.10CM2,AW=343 并假設Bw=0.2T
六、 推算原邊匝數Np=Lp*Ip*10000/(Bw*Ae)=40T,同時得到Ns=40/7=6T,
七、 反饋電壓取15V,故反饋繞組Nf=6*15/25=4T.
八、 氣隙的推算:Lg=0.4*∏*Np*Np*Ae*10-8/Lp=0.11cm
0
回復
@有云
MUR3020PT耐壓是30A/200V啊!可能你記錯了.參數如下:電源設計示例二:電源要求:2、輸入DC:170V-375V(AC160-265),輸出24V/10A,220V時效率0.8設計步驟:確定為單端反激電路拓撲,連續模式(可能進入臨界模式)一、確定反激電壓Vf大小:Vout=24V+Vdiode=25V; Vmos=700V; 安全裕度150V故:Vf=Vmos-Vinmax-150=700-375-150=175V;注:Vf在TOP中被指定為135V二、變壓器變比:N=Vf/Vout=135/25=5.4(TVS鉗位保護);175/25=7(RC吸收保護)三、推算最大占空比Dmax,約束條件為盡可能設計為額定輸入時在0.5附近.最大占空比出現在輸入電壓最小處(170V),根據磁平衡原理:Dmax*Vinmin=(1-Dmax)*Vf 得: Dmax=Vf/(Vinmin+Vf)=175/(175+170)=0.51 (RC吸收設計) 四、推算原邊電流最大值:Ip= 2P0 (η*Vinmin*Dmax*(2-Krp));Ip=P0/(η*Vinmin*0.8*0.51)=240/(0.8*170*0.8*0.51)=4.3A.(其中,Krp取0.4).五、推算原邊電感量:Lp=((1000000*Vinmin)/(Ir*F))*Dmax =(1000000*170)*0.51/(1.72*130000)=388UH注:F取130KHZ.選用ETD49鐵芯,其 Ae=2.10CM2,AW=343 并假設Bw=0.2T六、推算原邊匝數Np=Lp*Ip*10000/(Bw*Ae)=40T,同時得到Ns=40/7=6T,七、反饋電壓取15V,故反饋繞組Nf=6*15/25=4T.八、氣隙的推算:Lg=0.4*∏*Np*Np*Ae*10-8/Lp=0.11cm
根據我的經驗,你的計算應該沒問題,你測過初級實際電感嗎!
