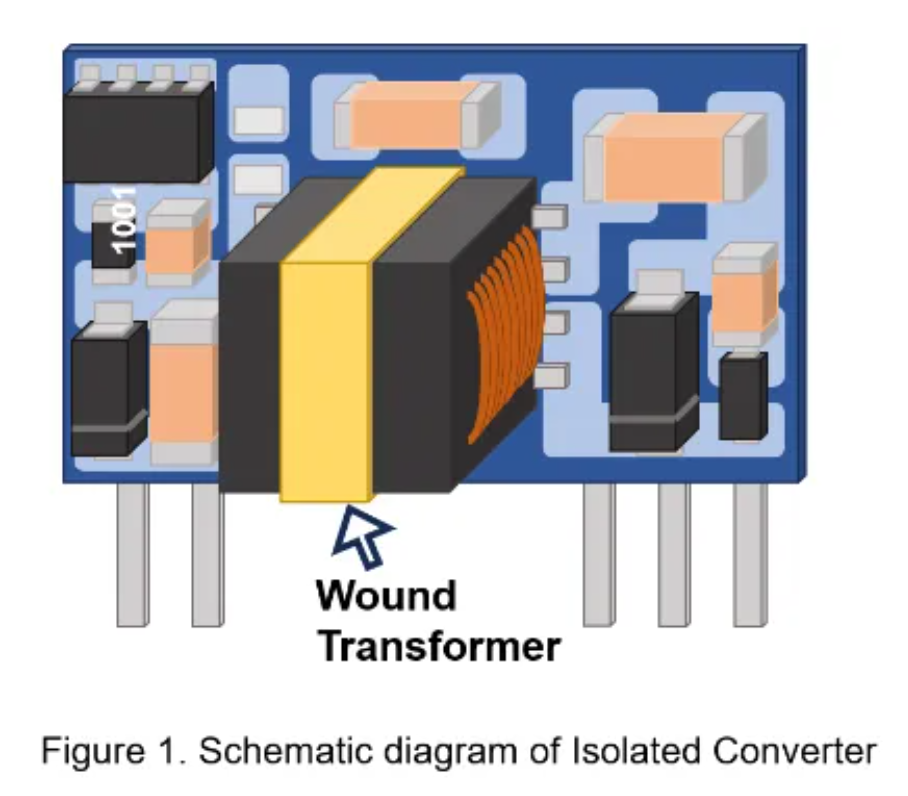

引言隨著對高功率密度需求的增加，功率轉換器的封裝尺寸越來越小。傳統變壓器的特點是體積大、效率低，阻礙了隔離式電源轉換器的小型化進程。如今，平面變壓器正在逐漸取代繞線變壓器，不僅減小了電源轉換器的尺寸，而且顯著提高了轉換效率。本文解釋了常見的變壓器損耗、平面變壓器的結構、設計考慮因素，并在轉換效率、尺寸和系統可靠性方面將它們與繞線變壓器進行了比較。介紹隔離式電源轉換器的作包括在初級側存儲能量，并使用晶體管開關中斷輸入電路，將存儲在變壓器磁芯中的能量轉移到次級側進行電壓轉換。在此過程中，變壓器決定了大部分電壓轉換效率，并占據了轉換器面積的很大一部分，如下圖所示。

提高開關頻率可以減小變壓器的尺寸，但更高的頻率會導致更大的磁芯損耗(包括磁滯和渦流損耗)和銅損(趨膚效應)，從而降低轉換效率。在高頻應用中，平面變壓器解決了這些損耗，實現了超過  90% 的轉換效率。下面，我們將討論高頻應用中使用的變壓器的常見損耗。變壓器銅損和鐵芯損耗：  變壓器內部的鐵芯由磁性材料制成，鐵芯損耗由鐵芯產生。當功率轉換器在高頻下運行時，磁性材料會反復磁化，從而導致飽和和磁滯損耗。銅損是指變壓器繞組的直流電阻損耗。在高頻應用中，線圈會產生趨膚效應，從而增加電阻。

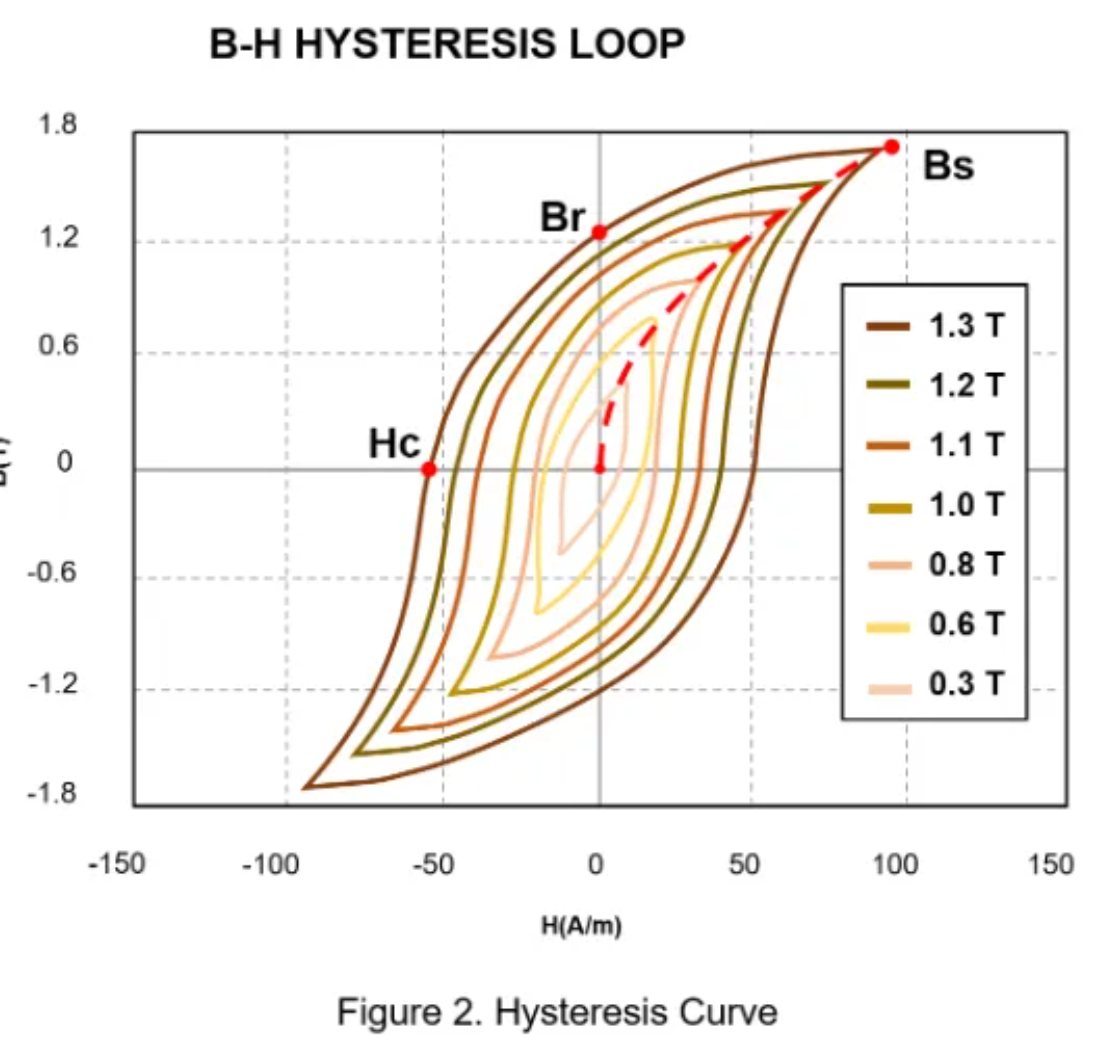

1磁芯磁滯曲線磁滯曲線是指磁通密度 (B) 和磁場強度 (H) 之間的關系。這種關系是非線性的。隨著磁場強度的增加，磁通密度沿曲線上升，直到到達  Bs  點。此時，即使磁場強度繼續增加，磁通量密度也往往會以較慢的速度增加，這種現象稱為磁飽和。變壓器飽和會導致電感降低，導致電流過大，流過變壓器繞組，并可能損壞開關元件。因此，變壓器設計必須避免磁飽和。當磁場強度降低時，曲線遵循不同的路徑，返回到磁場強度等于零的點  Br。如果磁場強度繼續降低，曲線會到達 Hc 點，此時磁通密度等于零。如下是BH曲線：

當電流流過繞組線圈時，線圈會產生磁場，導致鐵芯內的磁場發生變化。在這個磁場的影響下，鐵芯內部的磁疇緩慢旋轉、膨脹和收縮。這些現象導致材料之間產生內部摩擦，產生熱量，這被稱為磁滯損耗  (Ph)。磁滯回線包圍的區域表示磁滯損耗;面積越大，磁滯損耗越大。磁滯損耗的公式如下：

從公式中，假設磁通密度恒定，磁滯損耗與頻率成正比。隨著頻率的增加，磁滯損耗也會增加。在功率轉換器的高頻運行中，這會導致效率降低和發熱增加。相比之下，平面變壓器磁芯由鐵氧體軟磁材料制成，有效降低了高頻引起的磁滯損耗。

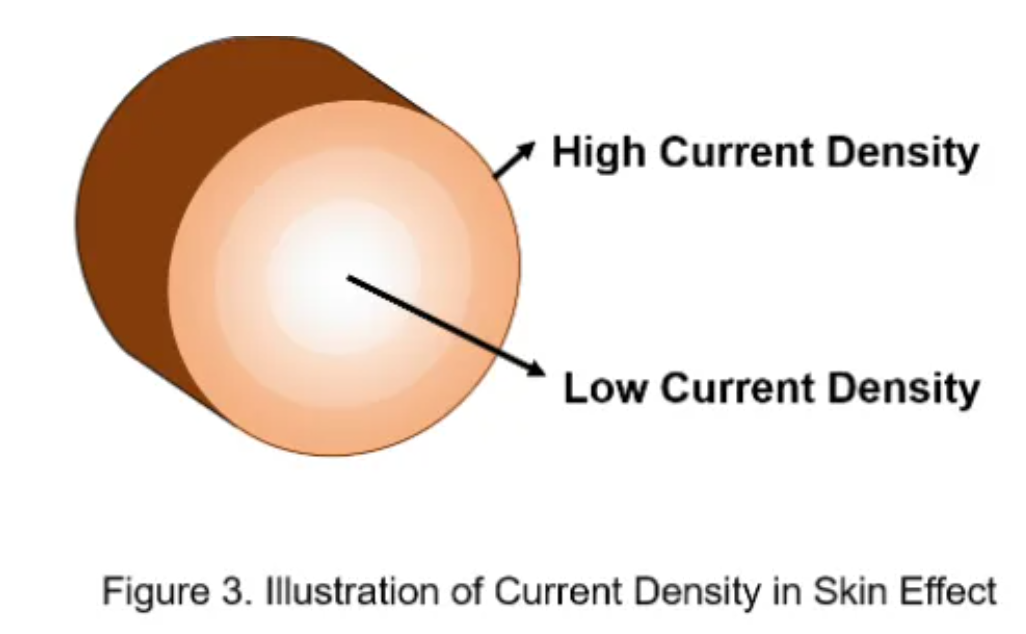

2繞組線圈中的集膚效應變壓器繞組由漆包線制成。當導體中存在交變電磁場時，電流往往會集中在導體表面。這導致導線表面的電流密度較高，而導線中心的電流密度較低，這種現象稱為集膚效應。下圖描述了這種效果。

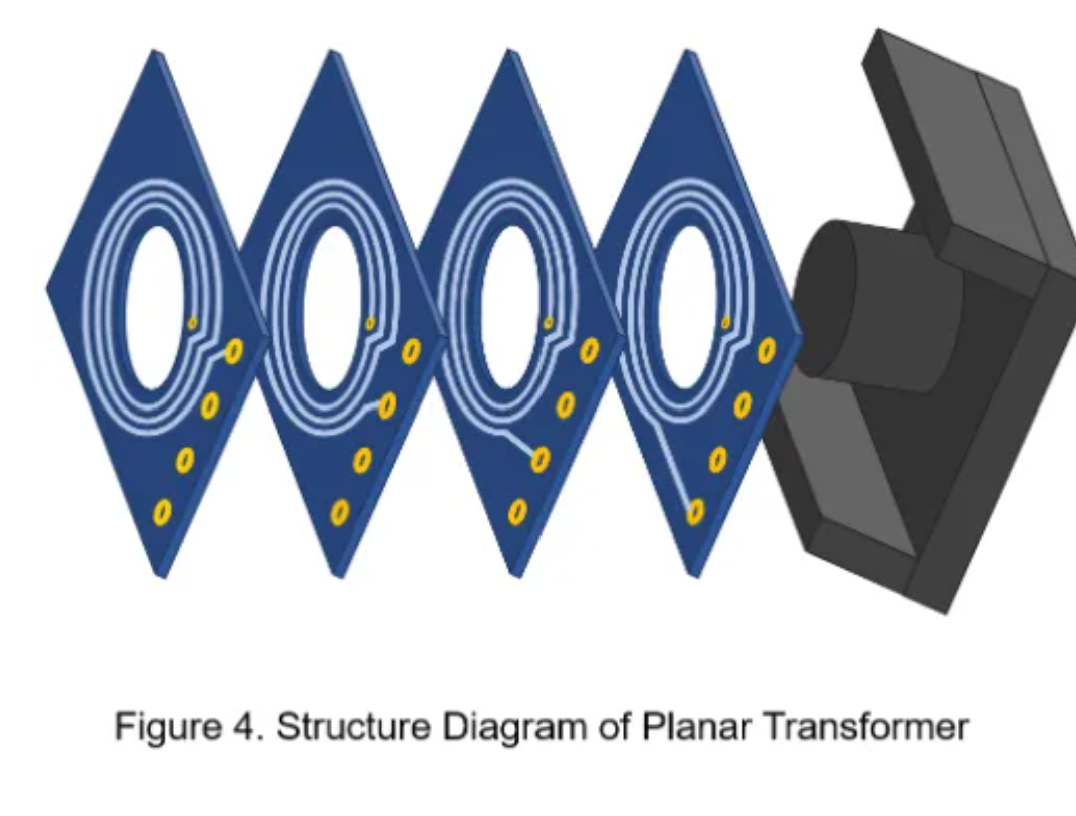

導體橫截面積的利用率降低，導致電阻增加和功率損耗，這種現象稱為趨膚效應。隨著電源工作頻率的增加，導體中的電流變得更加集中在其表面，導致電阻與頻率成比例地增加。  在大功率應用中，傳統的變壓器繞組需要較厚的線圈，這可能會加劇趨膚效應，從而導致更高的損耗和降低的轉換效率。相比之下，平面變壓器繞組在印刷電路板 (PCB)  上使用銅箔。通過增加銅箔的厚度和寬度，平面變壓器可以滿足大電流需求。此外，由于線圈匝數較少，可以有效地忽略集膚效應。什么是平面變壓器:平面變壓器是一種使用多層 PCB  構建的變壓器。平面變壓器和傳統變壓器之間的主要區別在于鐵芯和繞組設計。平面變壓器具有高性能、高頻運行和緊湊尺寸等優點，使其適用于功率轉換器中的大功率應用。A. 繞組設計：平面變壓器的繞組在 PCB 上使用螺旋走線來代替?zhèn)鹘y(tǒng)的繞組。PCB  的中心是鏤空的，以容納磁芯材料，磁芯材料堆疊并用絕緣膠帶固定。這種結構使平面變壓器非常薄，在減小尺寸的同時實現了更高的功率密度和效率。此外，它們還提供出色的熱管理功能。下圖說明了平面變壓器的結構。

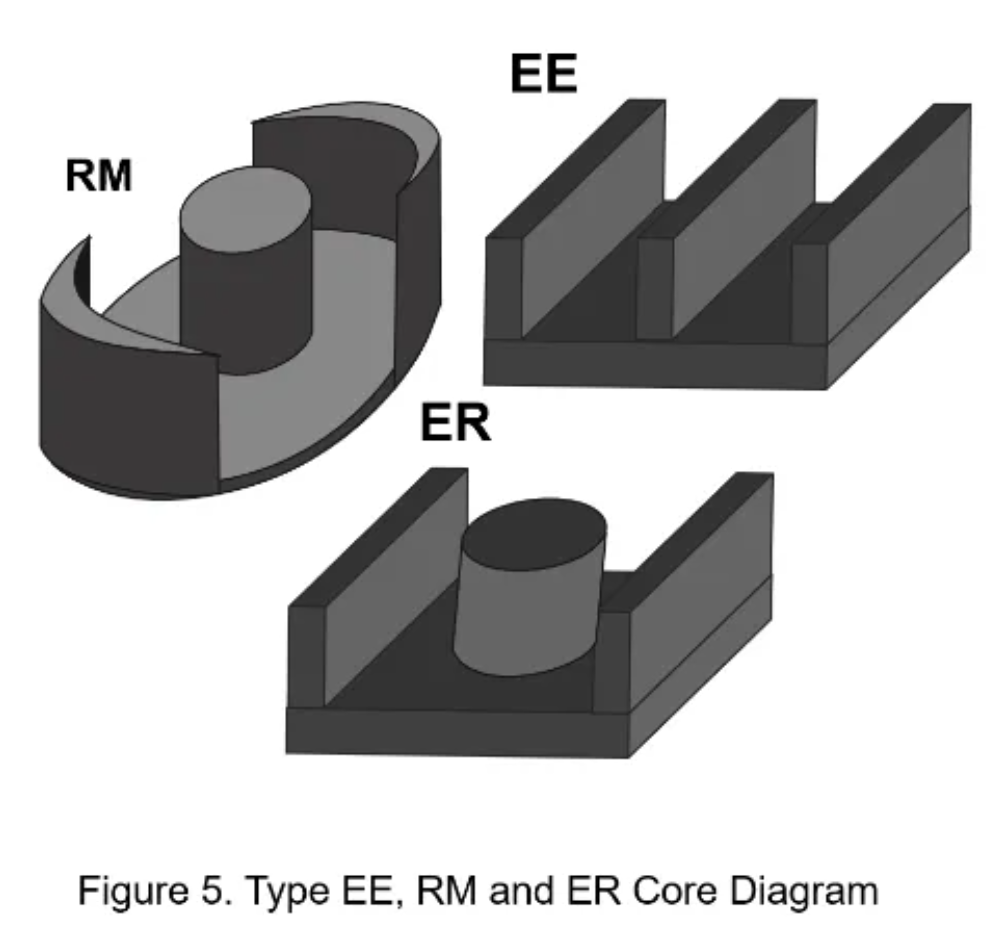

使用 PCB  走線進行繞組消除了與傳統變壓器繞組工藝相關的風險，例如堆疊過程中的短路、開路和導線位移。此外，帶有薄絕緣膜或絕緣墊的層間絕緣可降低導體絕緣損壞和隔離電壓缺陷的可能性。平面變壓器的平面結構確保了繞組的緊密耦合，改善了高頻寄生參數，降低了直流電阻和漏感。B. 磁芯選擇：為避免變壓器飽和，平面變壓器通常使用鐵氧體軟磁材料來形成 EE 型、RM 型或 ER  型磁芯。目標是以更少的繞組匝數實現更高的電感，如下圖所示。

當鐵芯飽和時，變壓器的有效電感減小，從而降低了電壓轉換效率。變壓器的電感 (L) 與繞組中的匝數 (N)、磁性材料的磁導率和鐵芯的橫截面積 (Ae)  有關。電感的計算公式如下：

從公式中可以看出，匝數較少的平面變壓器需要具有較大橫截面積的磁芯，以增加電感并避免飽和。此外，平面變壓器的扁平鐵芯結構增加了散熱表面積，有效解決了傳統變壓器的散熱問題。

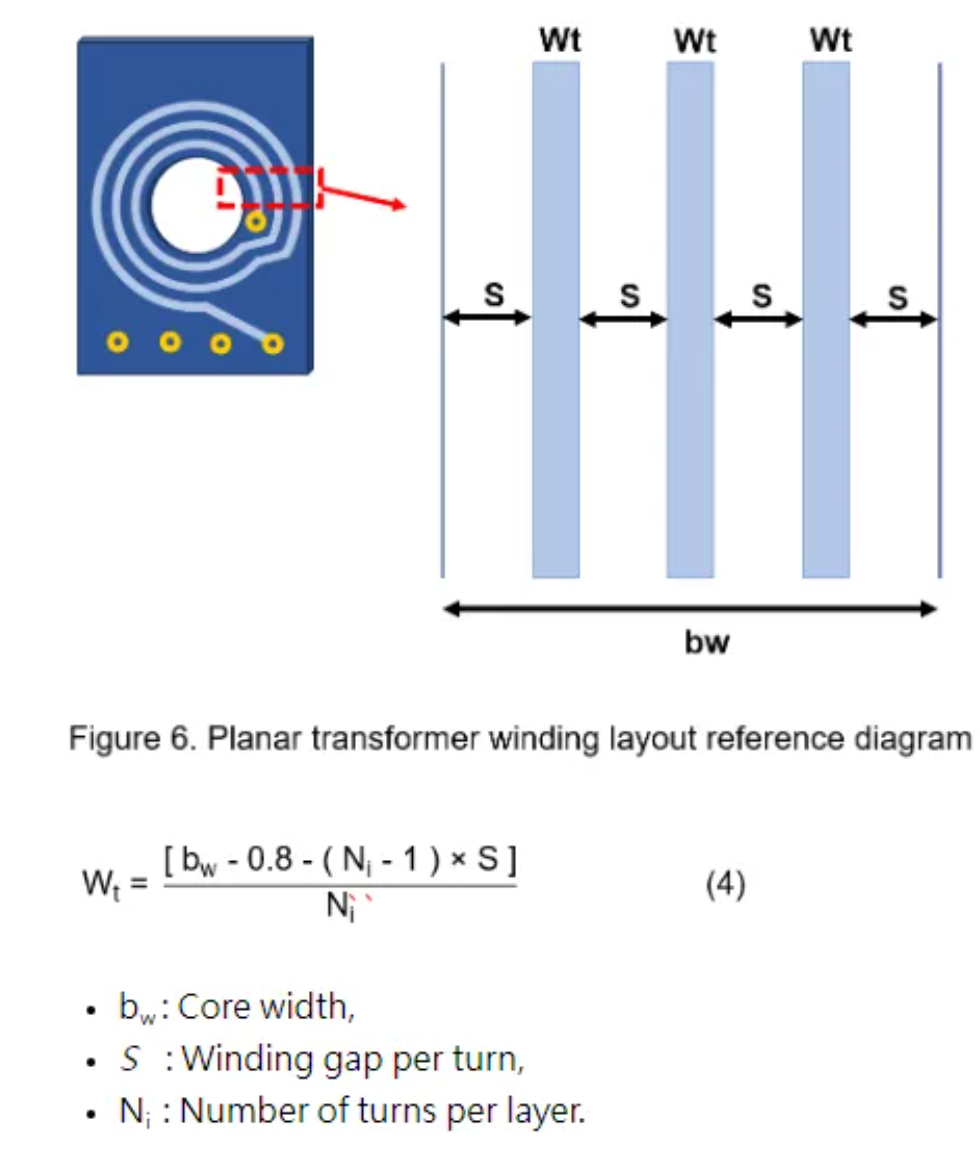

3設計注意事項設計注意事項：繞組布局：PCB 銅箔繞組的寬度 (Wt) 和厚度 (H) 根據峰值電流確定，公式如下?繞組之間的間距會影響寄生電容。因此，繞組布局必須考慮電路要求，避免過于緊湊的布置。下圖說明了平面變壓器的繞組布局。

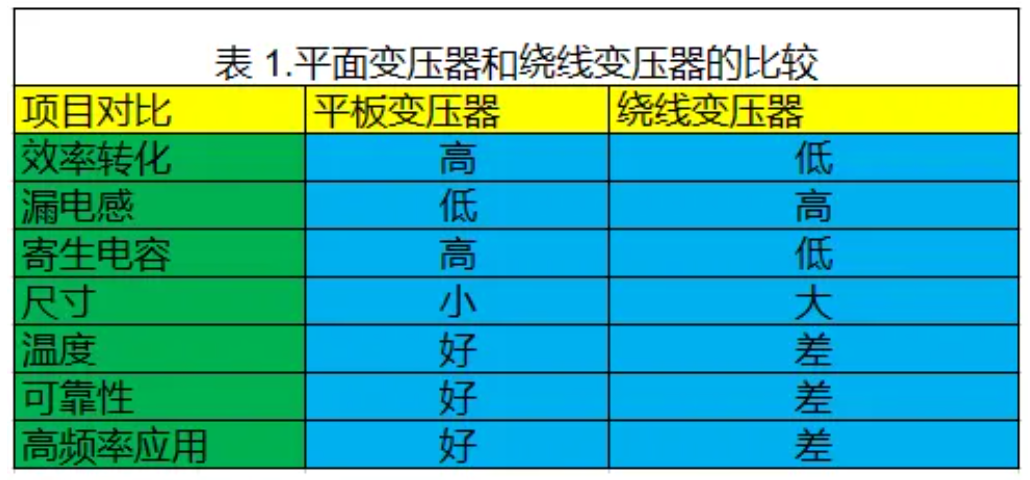

繞組走線寬度與匝數成反比。選擇合適的走線寬度和間距可確保較低的漏感和寄生電容。  絕緣材料：絕緣材料的介電常數越高，變壓器的寄生電容就越高。因此，在選擇絕緣材料時，必須考慮介電常數，以選擇有效降低寄生電容的材料。通過遵循這些設計考慮，平面變壓器可以在實際應用中實現高性能和可靠性。與傳統的繞線變壓器相比，平面變壓器更適合于功率轉換器，尤其是在高頻應用中。下表提供了兩種類型的關鍵特征的比較

結論平面變壓器在高頻電源轉換器中具有顯著優勢。通過用 PCB 走線取代傳統的銅線繞組，平面變壓器有效地減少了磁芯和銅的損耗，提高了整體效率和可靠性，同時實現了更緊湊的設計。此外，平面結構增強了熱性能，在電源轉換器中提供更均勻的熱量分布，并提高了系統穩定性。這些優勢使平面變壓器成為傳統繞線變壓器的卓越替代品，使其成為推進電源轉換器技術的關鍵組件。
