一，東科平面變壓器拆解--DK-6Q26L72K-65W200

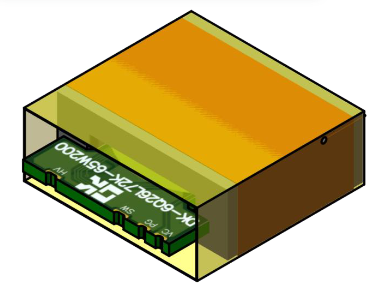

1.型號：DK-6Q26L72K-65W200

2.產品概述：DK-6Q26L72K-65W200是一款65W臥式高頻平面變壓器，本品有著較低的漏感量和極高的功率密度，適用于小體積的PD充電器和超薄的電源適配器，且本品具有良好的參數一致性，可滿足批量生產需求。

3.特點：1.體積小巧，高功率密度；2.采用PCB繞組結構，漏感低；3. 高頻高效，頻率可達100kHz-1MHz；4. 參數一致性良好，便于批量生產

備注：

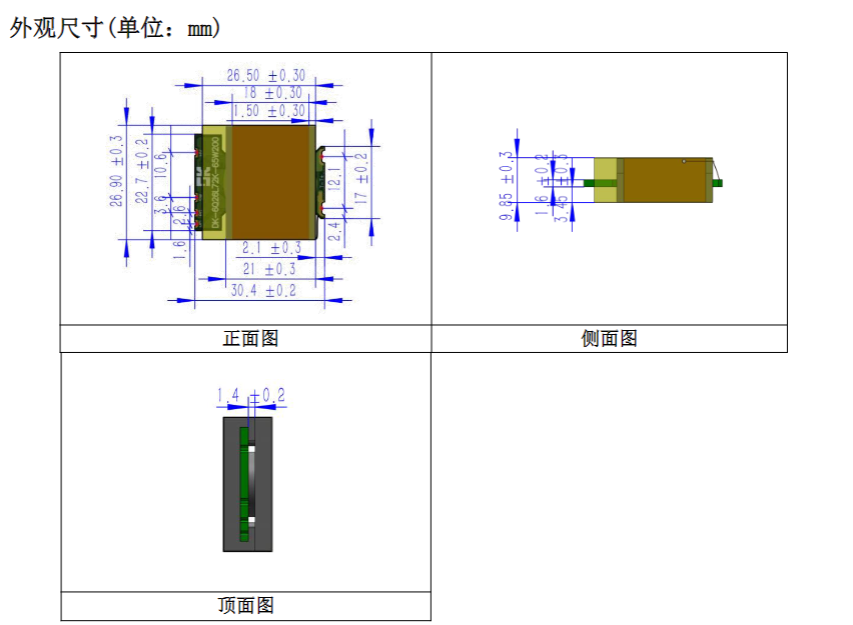

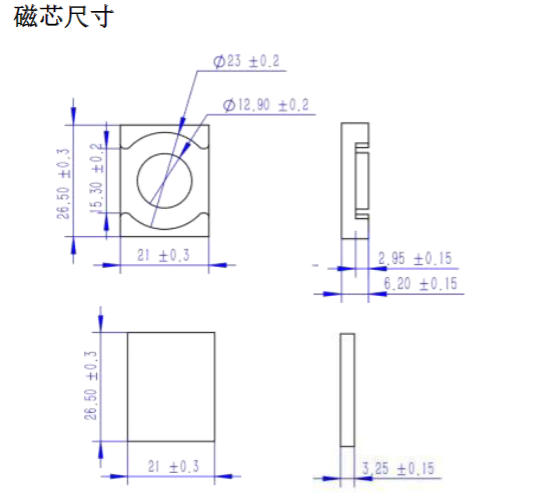

磁芯規格為EQ26

AE:132.73mm²

磁芯材質為PC95及以上

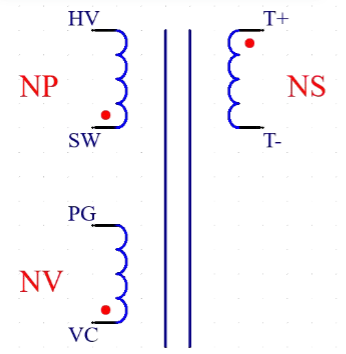

原理圖：

裝配說明

[1]磁芯為EI型，E型磁芯需研磨中柱氣隙（左圖），頂部為I片（右圖）。

[2]E型磁芯內側點上環氧樹脂,邊柱點上導磁膠。

[3]將PCB板裝到E型磁芯底部，按壓到底，再在磁芯中柱點上環氧樹脂，裝配1片。

[4]測試確認電感量，放進烤箱120°C烤干環氧樹脂。

[5]磁芯外圍包一圈18mm*0.05的銅箔，銅箔接口處鍍錫，從T-焊接一根直徑0.2mm的鍍錫銅線接到銅箔，隨后使用寬度為26.5mm的高溫膠帶包裹兩圈做絕緣處理，膠帶超出磁芯的多余部分向變壓器初級側延伸（須控制在5.5±0.5mm范圍內）。

二，典型應用

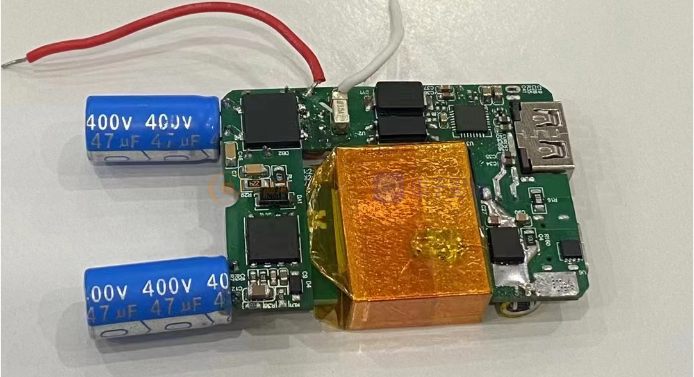

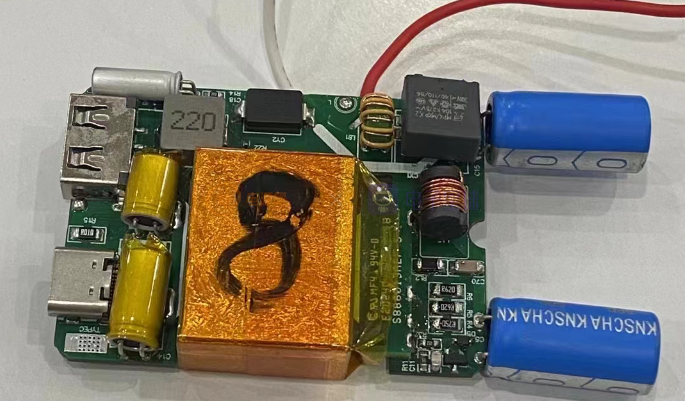

65W 超薄A+C 方案樣機圖片：

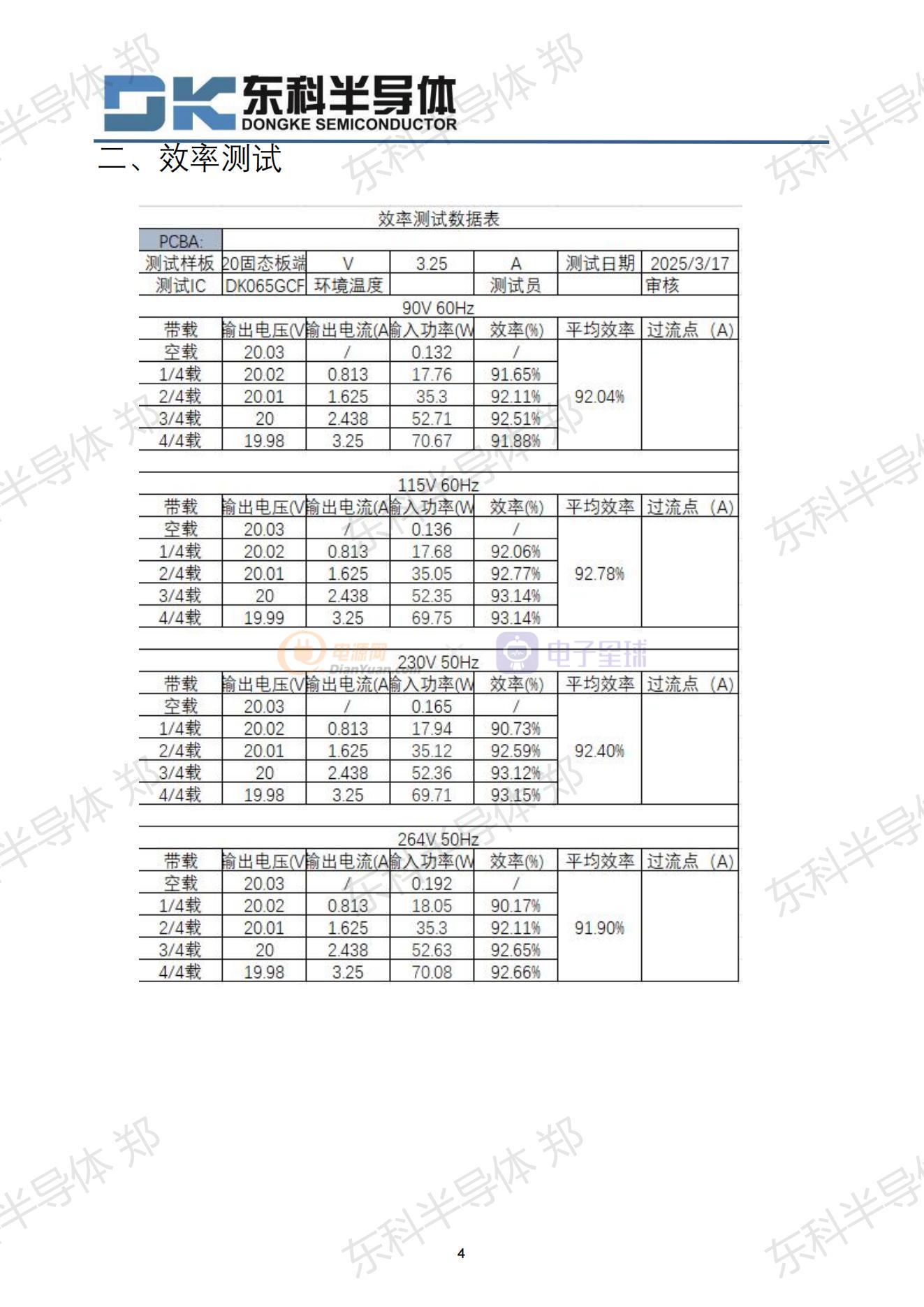

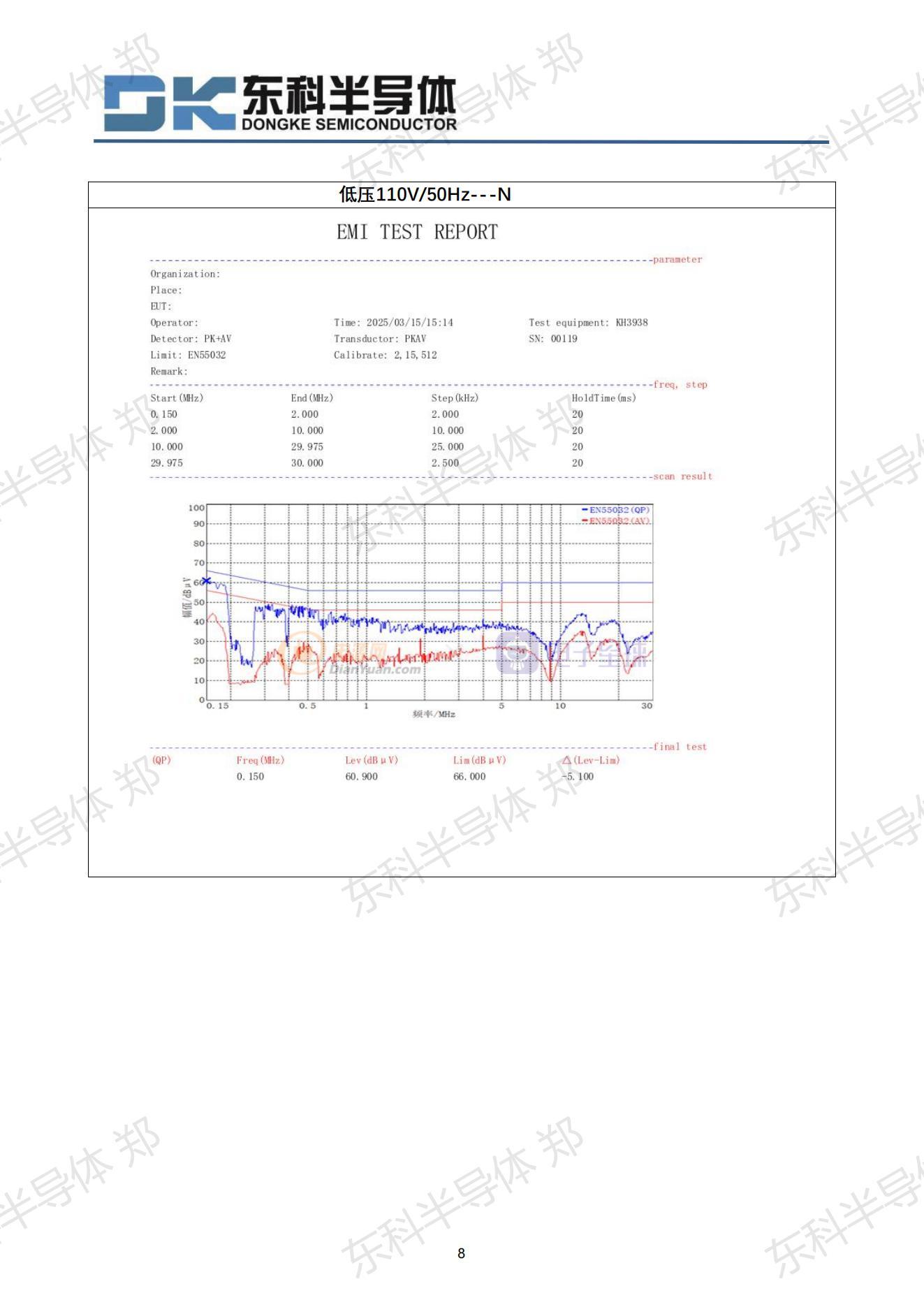

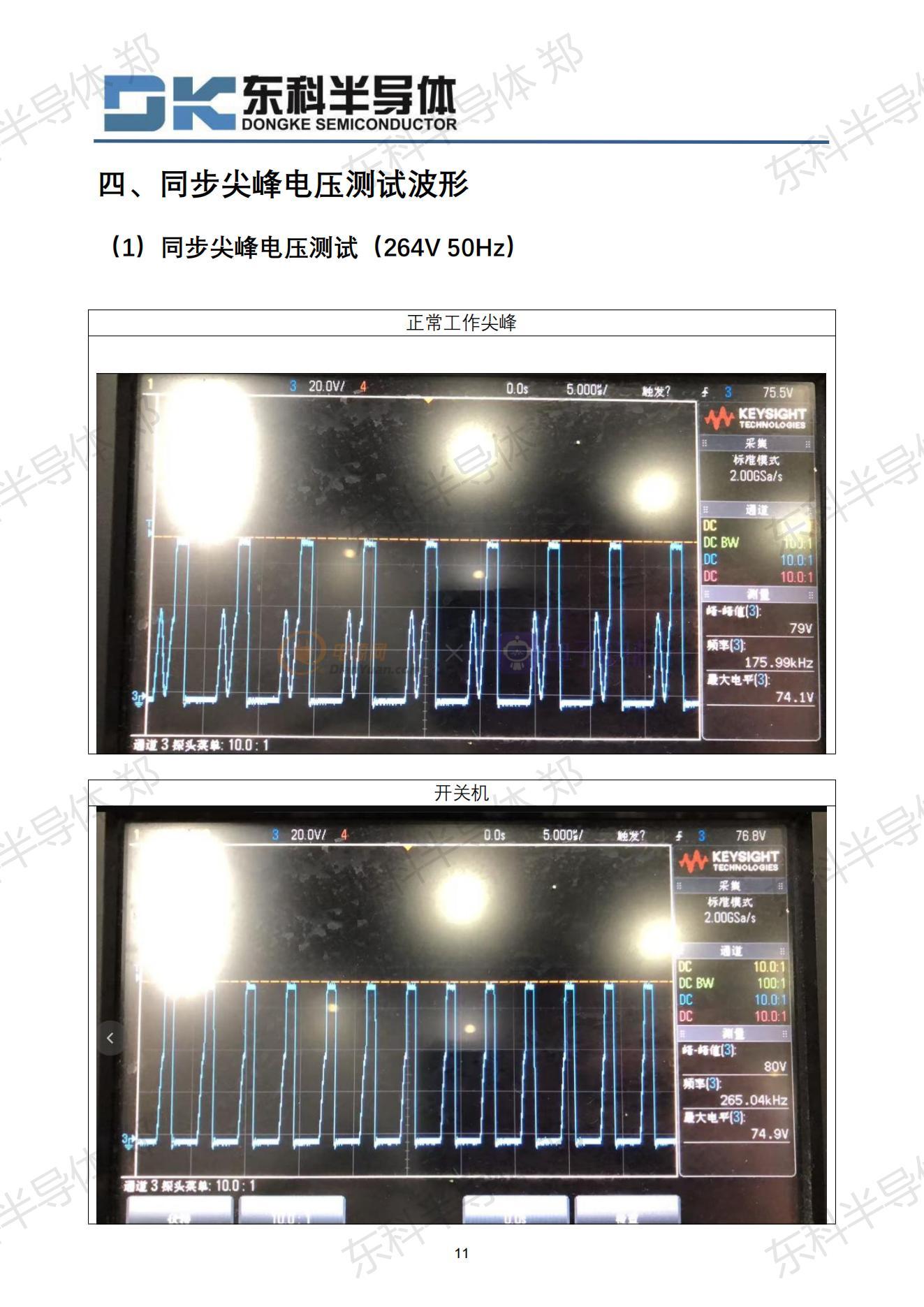

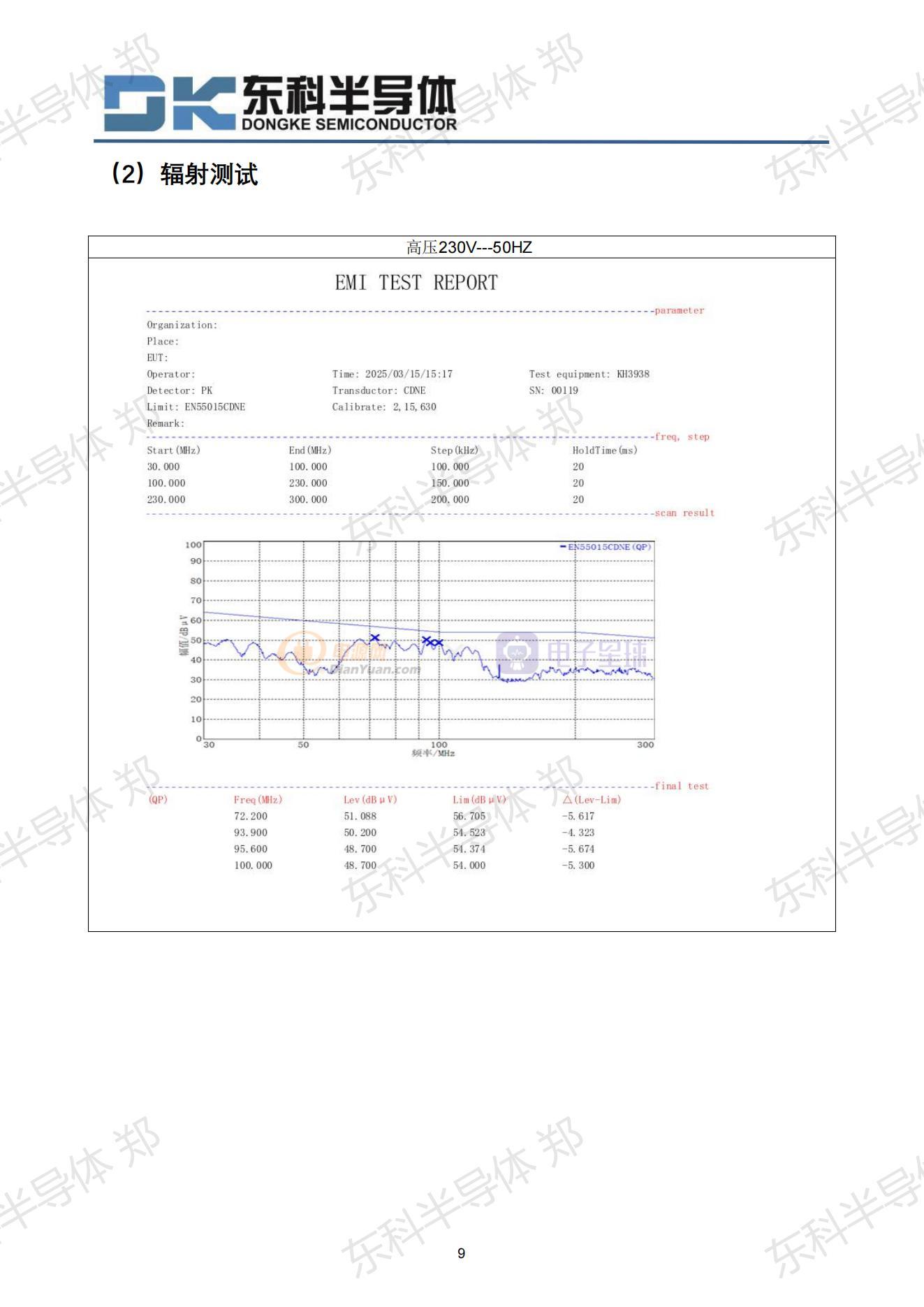

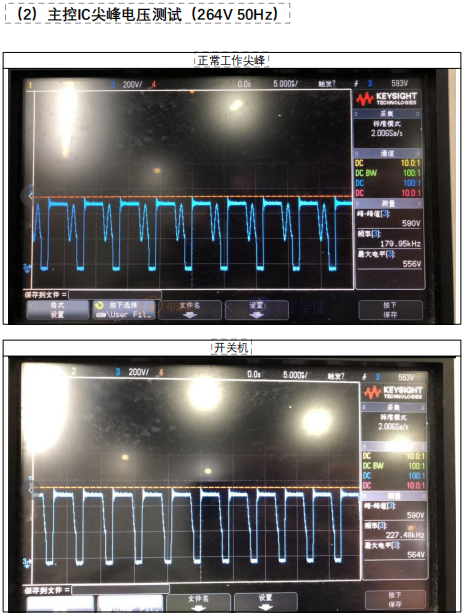

2.方案測試具體效率
