直流偏磁是指高頻開關電源中變壓器或電感的磁芯在交變磁場作用下，疊加了直流分量，導致磁芯的磁化狀態偏離對稱平衡位置，最終引發磁芯飽和的現象。這種現象看似抽象，卻會通過一系列連鎖反應影響電源性能，需要從機理、影響和應對措施三方面深入理解。

1-直流偏磁的產生機理：磁芯的 “失衡” 狀態

      高頻開關電源的核心部件 —— 變壓器和電感，其磁芯（如鐵氧體、納米晶合金等）的工作原理基于電磁感應，依賴交變電流產生的交變磁場實現能量轉換或儲能。正常情況下，磁芯的磁化過程應沿磁滯回線對稱進行：電流正半周時磁芯正向磁化，負半周時反向磁化，正負半周的磁通量變化相等，整體處于平衡狀態。

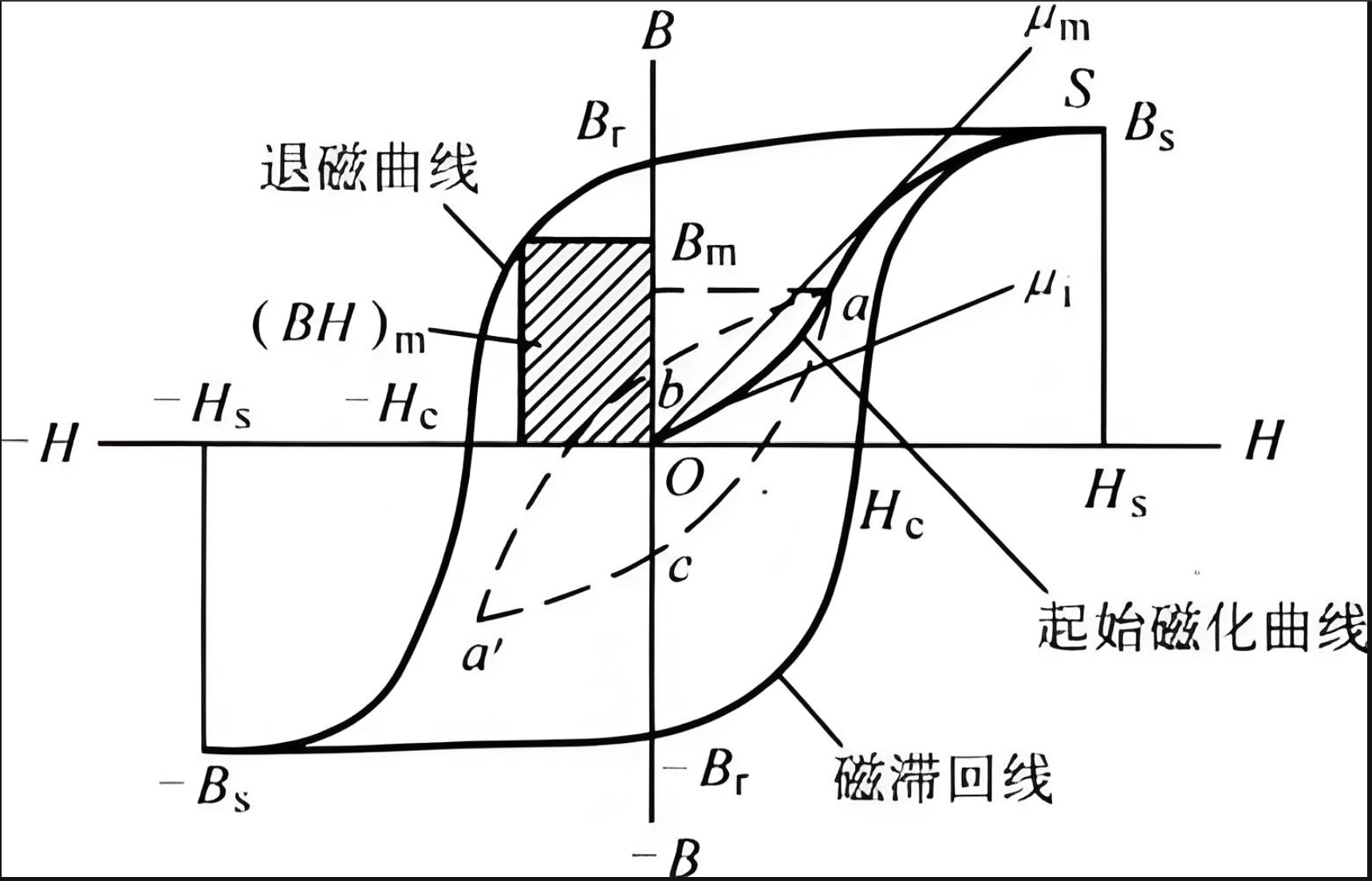

正常的磁滯回線

     而直流偏磁的出現，本質是這種平衡被打破。當磁芯中存在直流分量（可能來自電流或電壓）時，磁滯回線會向某一方向偏移，導致正負半周的磁通量變化不對稱。例如，若正半周的伏秒積（電壓與時間的乘積）大于負半周，磁芯的磁化會逐漸向正向累積，最終超過磁芯的飽和磁通密度，進入飽和狀態。

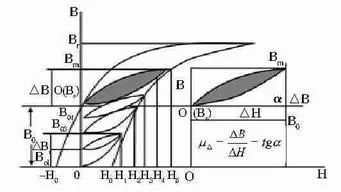

發生直流偏磁以后，磁滯回線會往一邊偏移

常見的直流分量來源包括：

電路拓?fù)洳粚?duì)稱：全橋、半橋等拓?fù)渲?，功率開關管（如 MOSFET、IGBT）的導通壓降、開關速度存在差異，導致正負半周的導通時間（占空比）不平衡；控制信號偏差：驅動電路的脈沖寬度不一致、信號傳輸延遲不同，或 PWM 控制算法未實時補償直流分量；元件參數離散性：電阻、電容等元件的參數誤差，進一步放大了電路的不對稱性；輸入電壓波動：直流母線電壓的瞬時偏移，可能引入短期直流分量。

2-直流偏磁的危害：從性能下降到器件損壞

   磁芯一旦因直流偏磁進入飽和狀態，會引發一系列連鎖反應，對高頻開關電源的運行造成嚴重影響：

電感量驟降與電流激增

磁芯飽和后，其磁導率會大幅下降（甚至降至初始值的 10% 以下），導致變壓器或電感的電感量急劇減小。根據電感的伏安特性（V=L×di/dt），電感量 L 減小會使電流 di/dt 瞬間增大，激磁電流可能從正常的幾安培飆升至幾十安培，遠超功率器件的額定電流，最終導致開關管、二極管等器件燒毀。

損耗增加與效率下降

飽和狀態下，磁芯的磁滯損耗和渦流損耗顯著上升，同時大電流會使線路電阻和開關管導通損耗增加。在 100kHz 以上的高頻場景中，這種損耗可能使電源效率下降 5%-10%，不僅浪費能源，還會導致設備溫升過高。

電磁干擾（EMI）加劇

激磁電流的畸變會產生大量高頻諧波，這些諧波通過輻射或傳導方式干擾周邊電子設備，導致通信中斷、儀表測量誤差等問題。此外，磁芯飽和還會引發機械振動，產生刺耳的噪聲，影響設備的聲學性能。

動態響應惡化

電感量的驟變會破壞電源的閉環控制穩定性，導致輸出電壓紋波增大、調整率下降。在負載突變時，電源可能無法快速響應，出現過壓或欠壓現象，影響后端設備的正常運行。

3-直流偏磁的識別與應對：從檢測到抑制

識別直流偏磁的關鍵在于監測磁芯的磁化狀態，常用方法包括：

A:實時檢測變壓器原邊電流的直流分量（通過霍爾傳感器或采樣電阻）；B：監測電感量的變化（通過阻抗分析儀或在線感值測量電路）；C：觀察電源的溫升和噪聲變化（飽和時通常伴隨溫度驟升和異常噪聲）。

針對直流偏磁的抑制，需從電路設計、控制算法和磁芯選型三方面綜合施策：

電路拓?fù)鋬?yōu)化：串聯隔直電容阻斷直流分量，或采用有源鉗位、雙有源橋（DAB）等對稱拓?fù)?，減少伏秒積失衡；控制算法改進：通過數字 PI 控制實時補償直流分量，或采用平均電流模式，確保正負半周電流對稱；磁芯參數調整：選擇高飽和磁通密度的磁芯材料（如納米晶合金），或在磁芯中柱開氣隙，提高抗偏磁能力。

     高頻開關電源的直流偏磁，本質是磁芯磁化平衡被直流分量打破的現象，其危害從性能下降延伸至器件損壞，是電源設計中必須攻克的難關。理解其產生機理、識別方法和抑制措施，不僅能提升電源的可靠性和效率，更能為高頻化、小型化電源的研發奠定基礎。在電力電子技術不斷升級的今天，對直流偏磁的精準控制，已成為衡量高頻開關電源設計水平的重要標志。
