一、測試項目介紹

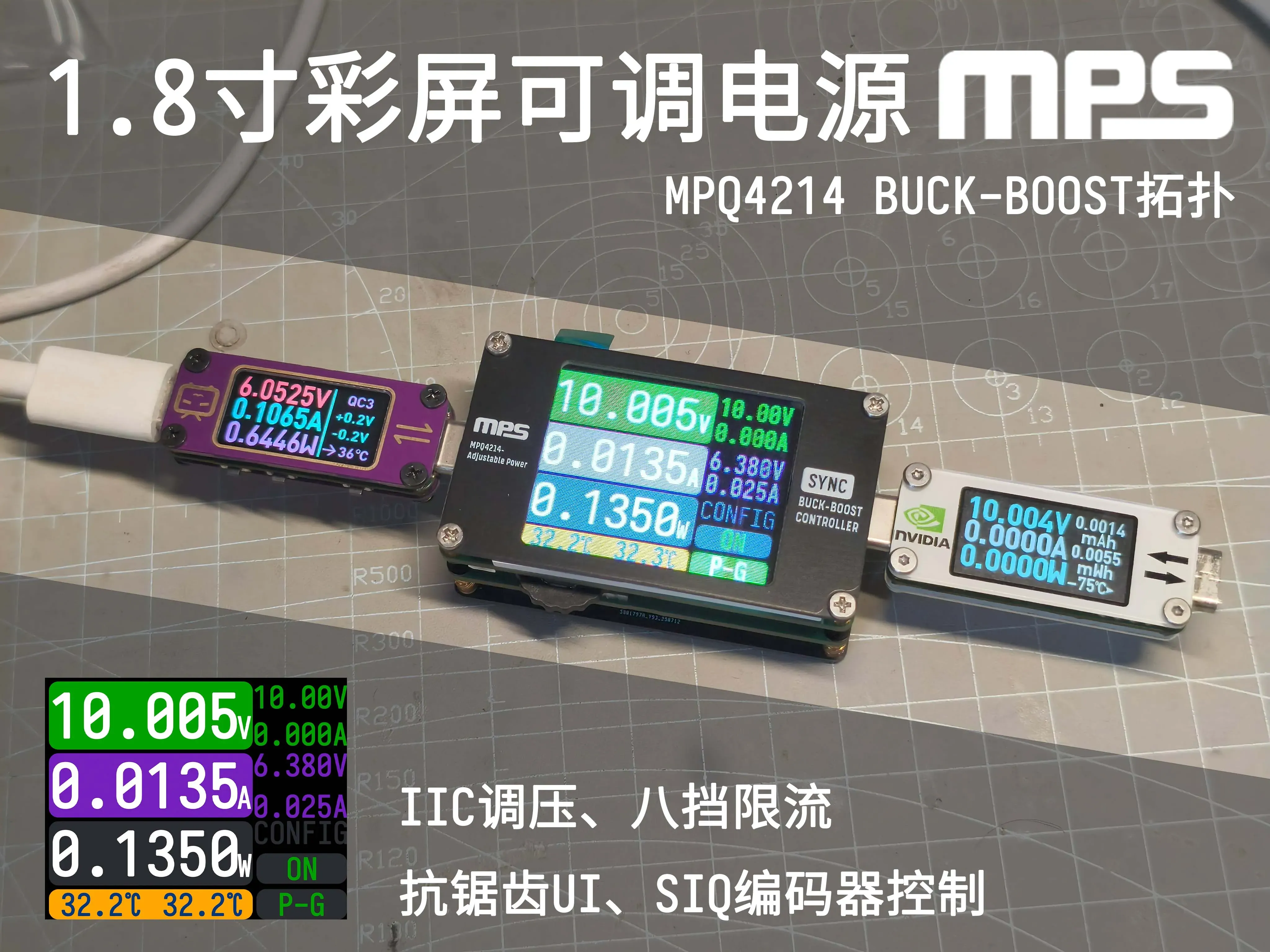

本項目設計了一款以MPQ4214升降壓IC為核心，搭配STM32F103RCT6主控單片機的數控電源，旨在為用戶提供了一個高效、便捷、功能豐富的電源解決方案，適用于多種電子設備的供電和測試場景，尤其在便攜性和易用性方面具有顯著優勢。5.3-30V電壓輸入，5.3-30V電壓輸出；2.6A, 3.2A, 3.8A, 4.5A, 5.0A, 5.6A, 6.2A, 6.8A八擋限流。
二、硬件介紹
1.功率電路：MPQ4214，BUCK-BOOST升降壓芯片，支持5-30V電壓輸入，5.3-30V電壓輸入（內置欠壓保護功能，當輸入電壓大于5.6V時正常啟動工作）；
2.誘騙電路：CH224Q，支持PD 28V（向下兼容）、AVS、PPS等協議誘騙，暫未啟用；
3.電壓監測：INA226，輸入輸出環節配備兩顆，用于實時動態監測電壓電流數據；
4.溫度監測：TMP112，兩顆TMP112芯片監測開關MOSFET溫度，一旦溫度超出預設限制，軟件將立即強制關斷MPQ4214，確保設備安全穩定運行；
5.滾輪控制：美上美SIQ-02FVS3滾輪進行控制操作，通過旋轉、按下、長按等動作實現對MPQ4214電源的多種控制功能；
6.顯示屏幕：1.8寸彩屏，具備抗鋸齒UI設計，直觀顯示電源工作狀態和參數信息。
三、電源部分展示

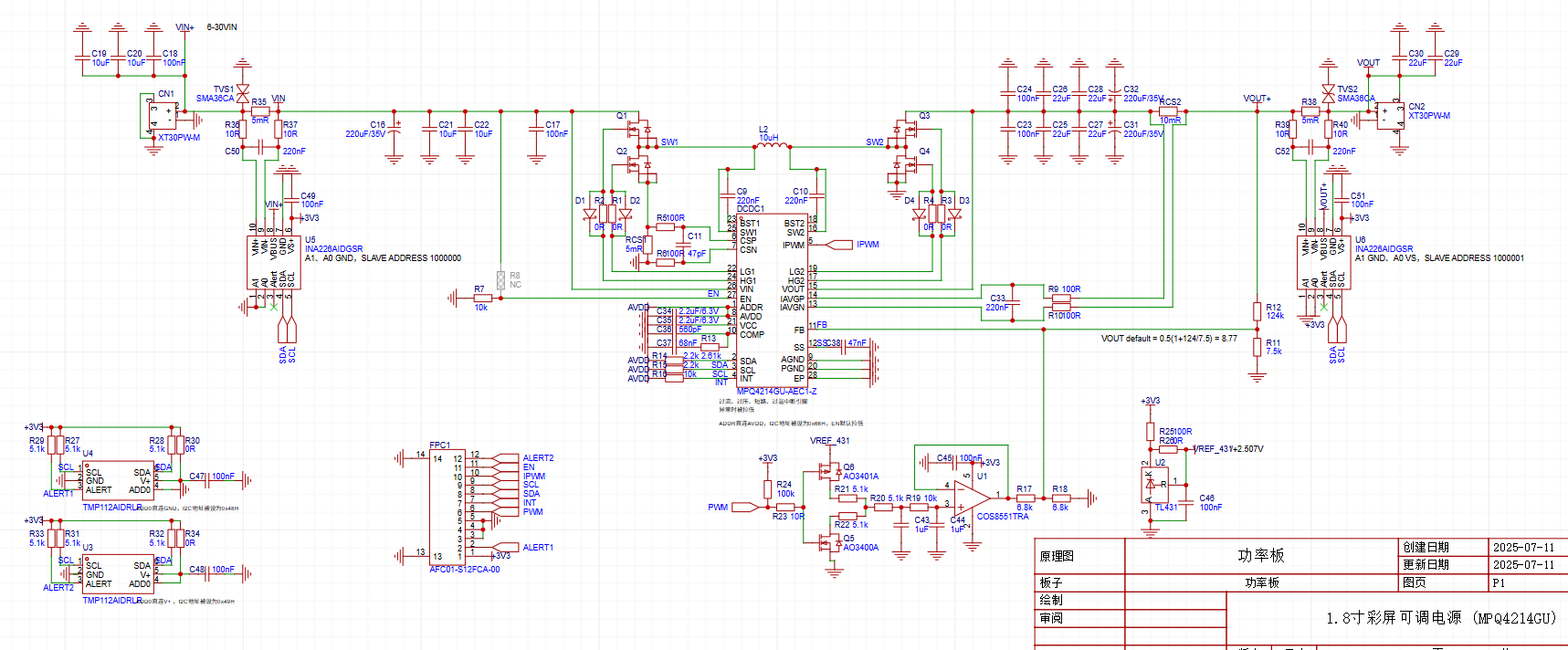

原理圖：

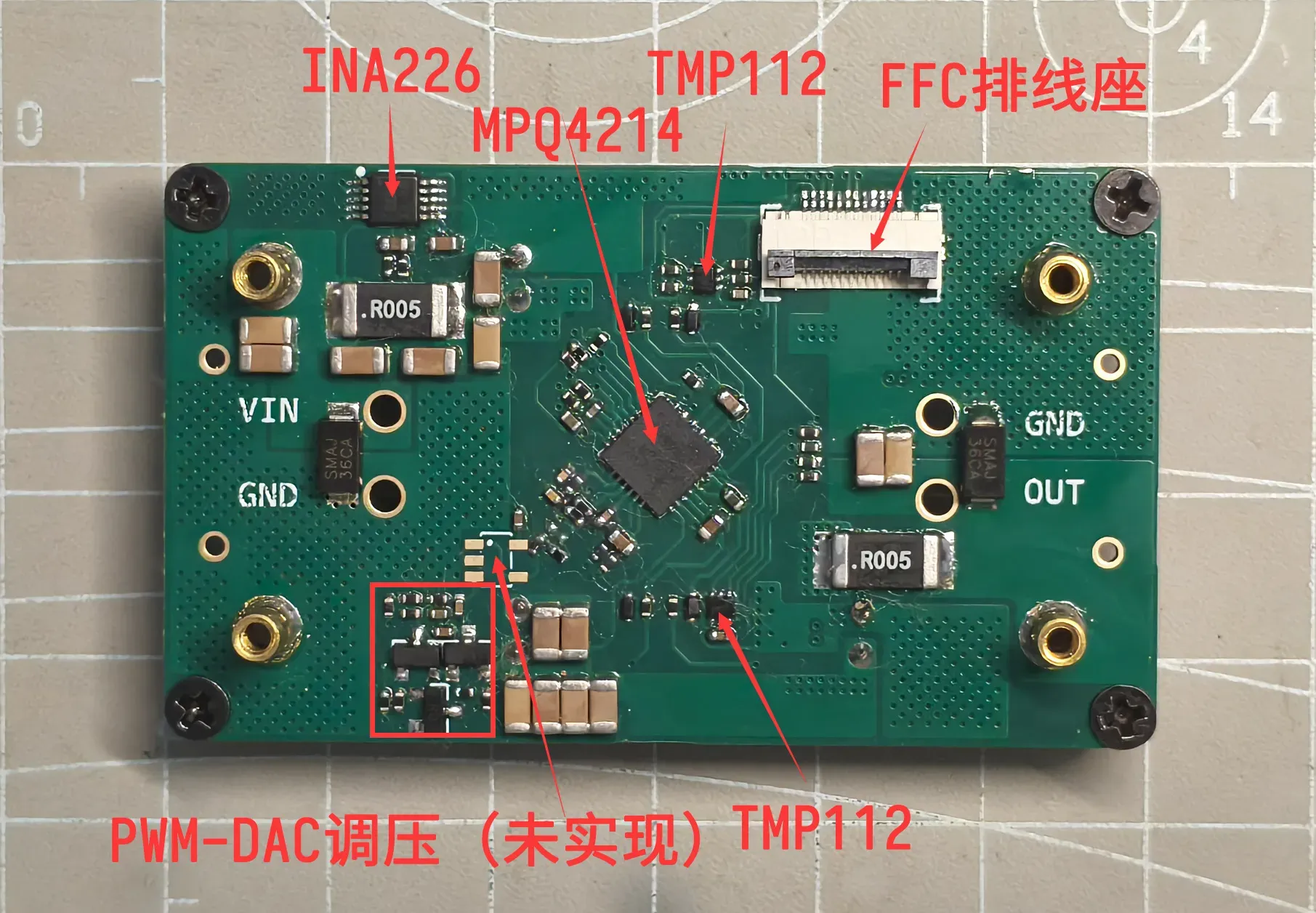

PCB：
四、控制部分展示
原理圖：

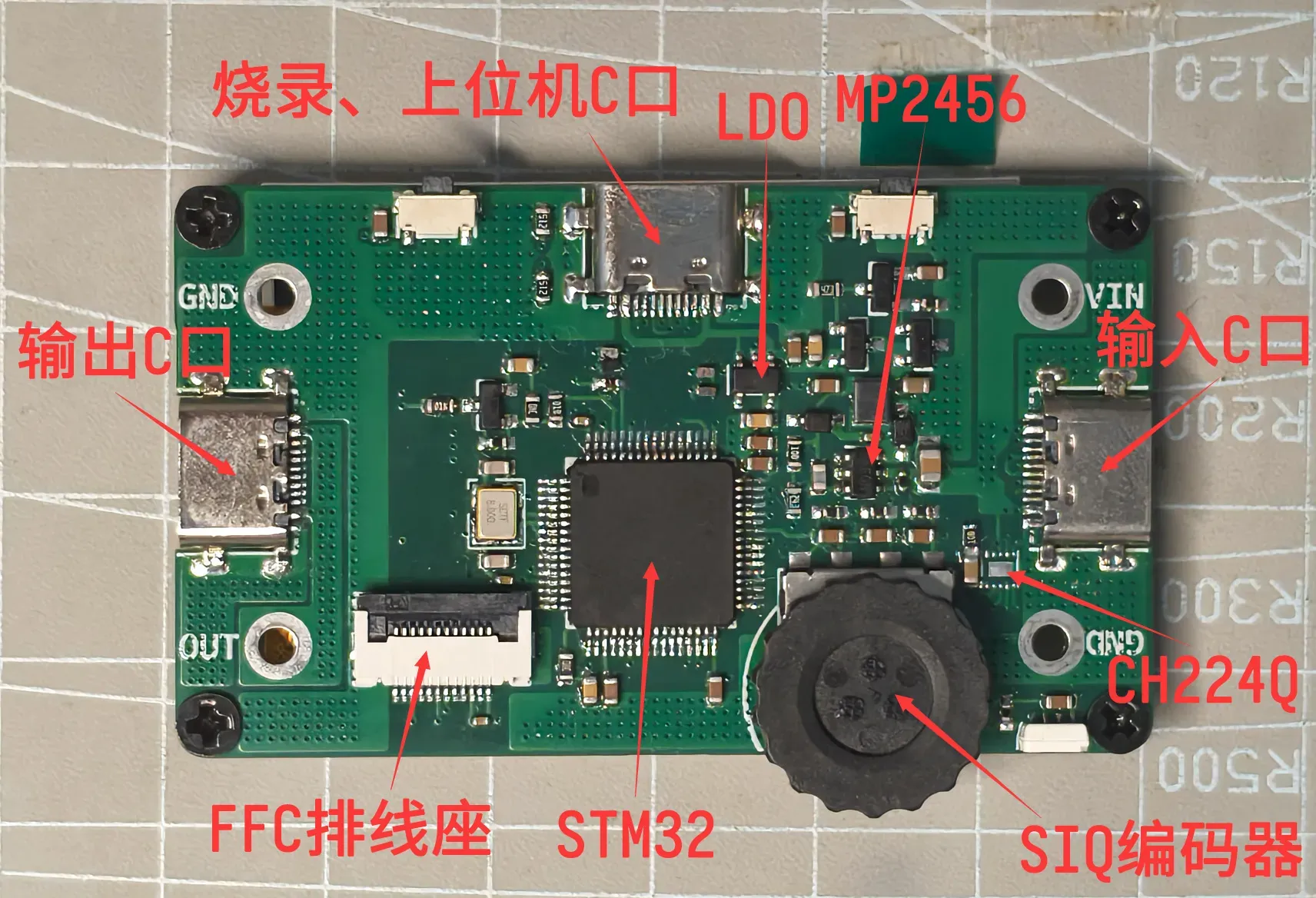

PCB：
五、軟件庫
基于STM32F103開發，采用I2C通信
本次測試采用《1.8寸彩屏可調電源 》，項目開源，鏈接如下：https://oshwhub.com/em_16x/mps_power
