1) OBC 負責檢測判斷CC、CP 信號及喚醒BMS 及VCU、并周期發送，VCU 判斷整車是否允許充電、BMS 判斷電池包是否允許充電、ICM 顯示充電狀態信息，充電指示燈點亮等；

2) OBC 由CC 信號喚醒后判斷OBC 狀態，OBC 無故障則硬線喚醒BMS 和VCU；

3) OBC 鎖止充電槍后，發送OBC_WorkMode_Sts= 0x7: AC‐chargeREQ，BMS 判斷電池當前狀態，發送BMS_ChargeReq_Sts= 0x1: 交流充電請求給VCU

4) VCU 判斷整車當前狀態（車速、檔位）判斷是否允許充電，發送VCU_BMSCharger_Cmd=0x1: 允許充電，VCU_BMS_HvCtrl_Cmd= 0x1: 充電上高壓

5) BMS 接收到VCU 的允許信號后，發送BMS_OBCControl = 0x1: charge allowed ，BMS_ChargeRequest_U 和BMS_ChargeRequest_I 給OBC，

6) OBC 根據BMS 需求電流、電網及自身能力情況，輸出實際電流

7) BMS 發送BMS_Charge_Sts 給儀表顯示充電狀態

8) 充電結束B(niǎo)MS 發送BMS_OBCControl = 0x2: end of charge，BMS_Sts= 0x8: End of charge，BMS 斷開繼電器進入shutdown 狀態，OBC 喚醒無效后BMS 進入后處理模式記錄關鍵信息后進入休眠模式。

9) OBC 充電結束后進入shutdown 狀態，OBC 取消硬線喚醒BMS 及VCU，CC 喚醒無效后OBC 休眠

10) 充電過程中,VCU 發送VCU_BMSCharger_Cmd= 0x2: 禁止充電， BMS 發送BMS_OBCControl = 0x2:end of charge，OBC 關閉輸出，進入shutdown 狀態，BMS 發送BMS_Charge_Sts=充電結束

11) 充電過程中，電池出現嚴重故障或者OBC 發送error 狀態，BMS 發送BMS_OBCControl= 0x2:end of charge，BMS 發送BMS_Charge_Sts=充電故障

12) 充電過程中出現交流AC 閃斷應不影響正常充電，AC 中斷后恢復，OBC 無需拔槍能重新開始充電。

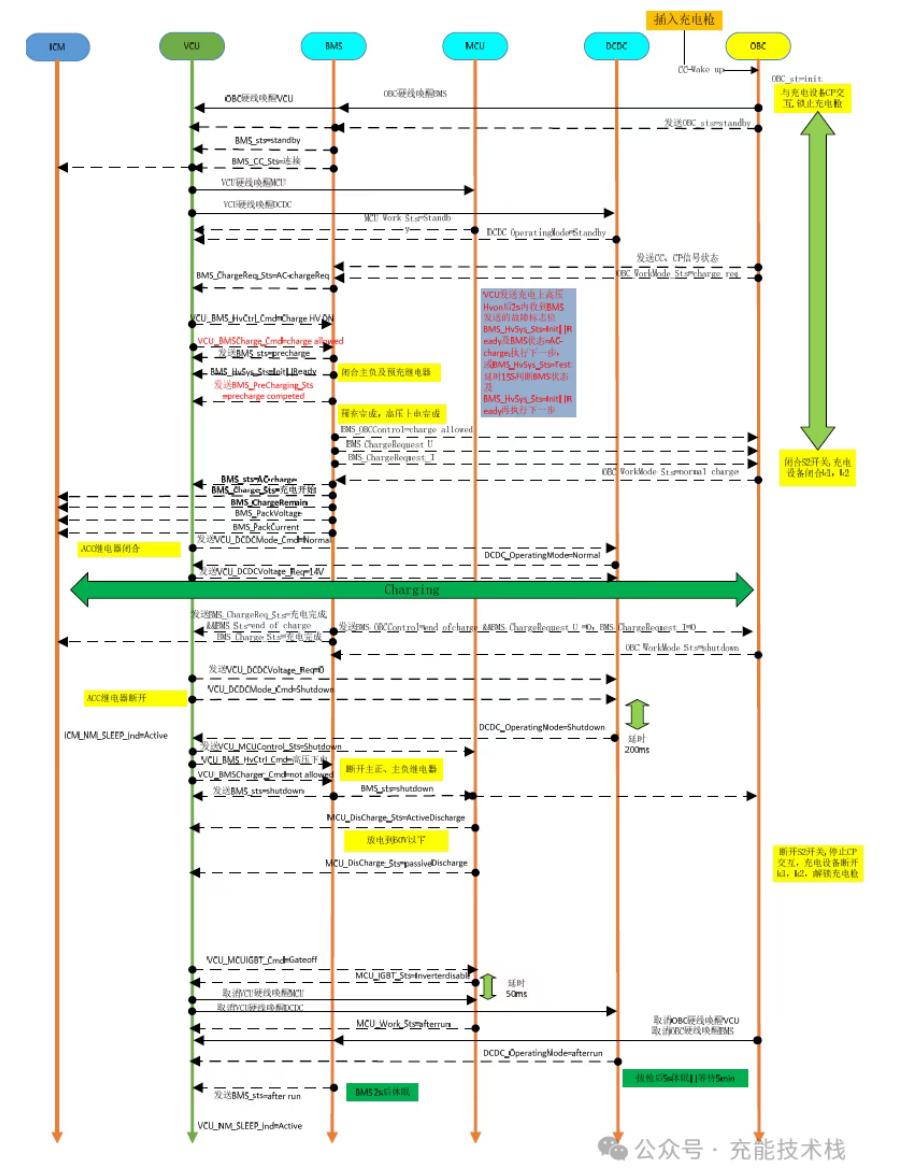

附充電時序圖
