為了理解ISO 15118-2協議，首先要提到定義該協議使用的IEC 61851協議。本節描述了該標準以及ISO 15118-2如何與之鏈接。
IEC 61851-電動汽車傳導充電系統標準定義了電動汽車（EV）充電的不同充電模式（交流和直流）。這些模式是：
充電模式1-交流充電，電動汽車通過標準1ph/3ph插座連接到電源。高達16 A和250/480 V。充電電纜中沒有保護裝置。
充電模式2-交流充電，電動汽車通過標準1ph/3ph插座連接到電源。高達32 A和250/480 V。充電電纜中集成了保護裝置。
充電模式3-使用專用交流充電站進行交流充電。強制PWM信號和可選的高級通信（HLC）。
充電模式4-使用專用直流充電站進行直流充電。強制性PWM信號和強制性高電平通信（HLC）。
標準將充電模式4分為3個系統，這些系統在使用的通訊協議和連接器方面有所不同。這些系統：
系統A-物理/數據層通過CAN總線A接口，而應用層在IEC 61851-24標準中定義。
系統B-物理/數據層通過CAN總線B接口，而應用層由GB/T 27930標準定義。
系統C-物理/數據層通過電力線通信（PLC），而應用層由ISO 15118-2協議定義。
換句話說，ISO 15118-2協議負責在應用系統C時定義電動汽車和電動汽車供電設備之間用于直流充電模式的數字通信層。
ISO 15118-2（道路車輛-車輛到電網通信接口）規定了電動汽車（EV）（與電動汽車供電設備（EVSE）之間的數字通信協議。由于該通用設備的通信部分是電動汽車通信控制器（EVCC）和供電設備通信控制器（SECC），ISO 15118-2描述了這些組件之間的通信。
盡管ISO 15118-2主要針對電動道路車輛的充電，但它也對其他車輛開放。作為組合充電系統（CCS）的一部分，ISO 15118-2涵蓋了有線（交流和直流）、無線充電應用，并使電動汽車能夠集成到智能電網中（V2G-車輛到電網）。
ISO 15118-2允許電動汽車和充電站動態交換信息，基于這些信息可以（重新）協商適當?shù)某潆姇r(shí)間表。智能充電應用程序通過使用有關電網狀態、每輛電動汽車的能源需求和每個駕駛員的出行需求（出發時間和行駛里程）的可用信息來計算每輛電動車輛的單獨充電時間表。這樣，每次充電都能使電網的容量與同時為電動汽車充電的電力需求完美匹配。
ISO 15118-2還附帶了一個名為Plug&Charge的功能。Plug&Charge部署了多種加密機制來保護這種通信，并保證所有交換數據的機密性、完整性和真實性。這是通過使用傳輸線安全（TLS）協議來實現的。
ISO 15118-2數字通信實現了以下功能：
安全概念包括加密、簽名、密鑰管理等。
A, 基于PLC的穩健通信
B, 自動地址分配和關聯
C, 基于IPv6的通信
D, 壓縮XML消息
E, 客戶端-服務器方法
F, 安全概念，包括電纜檢查、焊接檢測等
G, 附加值服務的擴展概念
ISO 15118-2直流充電會話的消息序列

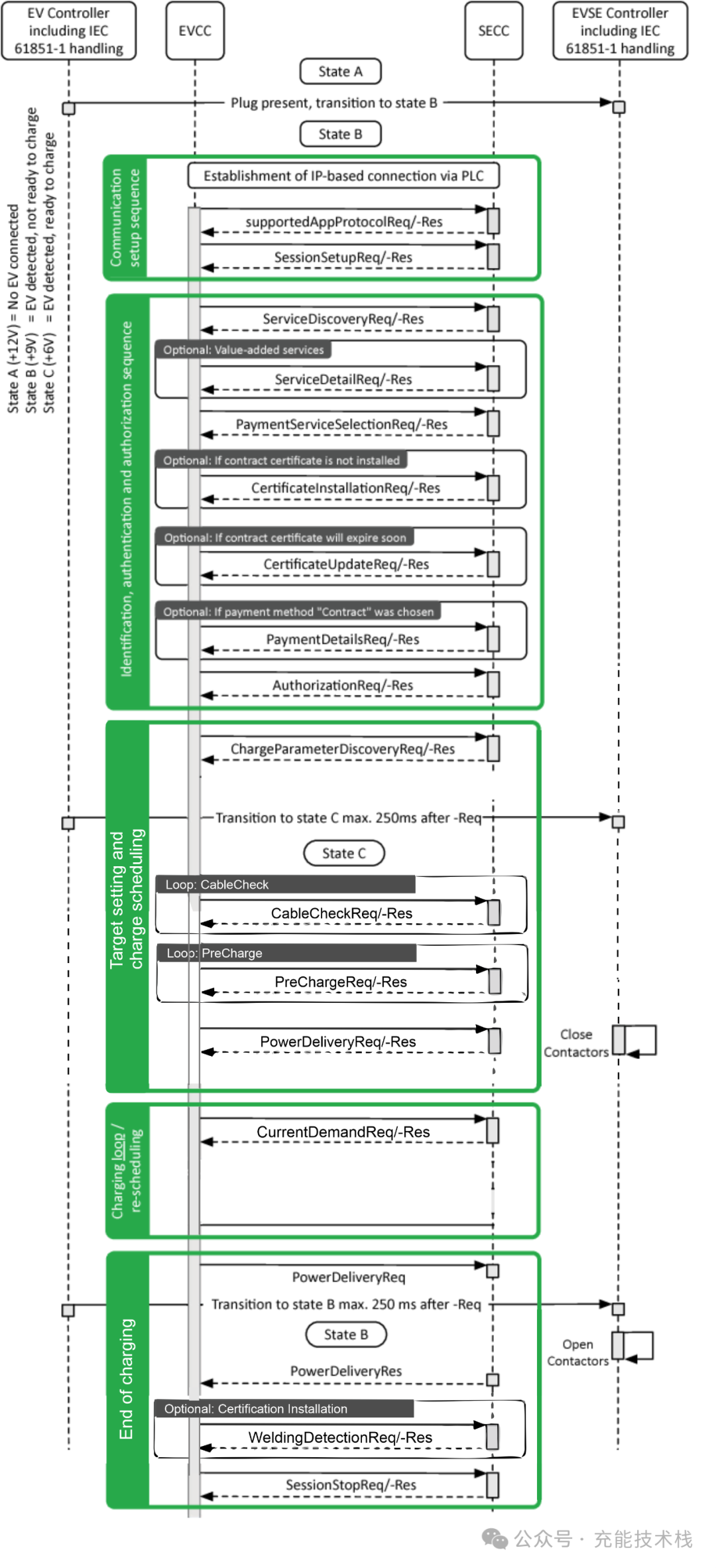

ISO 15118-2執行的直流充電會話的充電過程如下圖所示。狀態A、B和C與充電站測量的CP電壓水平有關，并在IEC 61851中進行了定義。ISO 15118-2建立并擴展了IEC 61851，并實現了EVCC和SECC之間的數字通信，如IEC 61851所定義，一旦脈寬調制（PWM）信號的占空比設置為5%，就會開始數字通信。
通信設置順序：
supportedAppProtocol：電動汽車和充電站使用此請求-響應消息對來商定協議版本。在這個過渡階段，電動汽車和充電站使用相同版本的ISO 15118-2非常重要。如果它們不兼容，則無法啟動ISO 15118-2充電會話。
SessionSetup：用于為通信會話分配唯一的會話ID。會話可以暫停，稍后使用相同的會話ID恢復。在這種情況下，將再次應用之前商定的充電參數，以確保充電按照駕駛員最初的意圖繼續進行。
識別、認證和授權順序：
ServiceDiscovery：電動汽車向充電站詢問其產品類型。這些服務包括交流單相充電或交流三相充電、直流充電的類型、可用的識別機制（外部識別手段（EIM）或即插即用）以及可選的增值服務，如互聯網接入以下載額外數據。EV可以使用可選的ServiceDetailRequest消息請求每個服務的更多詳細信息。
PaymentServiceSelection：一旦識別機制、充電模式和要使用的可選增值服務明確，電動汽車就會通過PaymentServiceSelection Request通知充電站。
CertificateInstallation證書安裝：如果電動汽車選擇Plug&Charge作為識別方法，則必須安裝有效的數字合同證書，以便充電站自動對駕駛員進行身份驗證和授權。如果電動汽車尚未安裝此證書，或者其現有的合同證書已過期，電動汽車可以使用CertificateInstallation消息對從充電站安裝新的合同證書。
CertificateUpdate證書更新：如果電動汽車安裝了即將到期的Plug&Charge合同證書，則可以對電動汽車進行編程，以啟動CertificateUpdate消息對來接收新的合同證書。
PaymentDetails付款詳情：如果電動汽車被編程為選擇Plug&Charge作為其識別方法，電動汽車將需要向充電站出示其合同證書，以便對駕駛員進行身份驗證和授權充電。這是通過PaymentDetailsRequest消息完成的。
Authorization授權：授權消息對用于避免重放攻擊。這是一種網絡攻擊形式，其中惡意或欺詐性地重復有效的數據傳輸，以獲得對受限資源的訪問。
目標設定和收費計劃：
ChargeParameterDiscovery：電動汽車和充電站通過通信，來交換其最大和最小允許電壓和電流的充電限制。電動汽車還通知充電站所需的能量和駕駛員提供的期望出發時間。然后，SECC將計算一個充電計劃，向電動汽車提出建議。擬議的計劃將包括電動汽車在連接到充電站時允許充電的最大功率以及可選的銷售電價。銷售關稅包括提供隨時間變化的成本、與電力需求和能源量相關的成本或這些信息的組合的時間表，旨在激勵電動汽車進行某種充電行為。
CableCheck電纜檢查：考慮到直流充電的安全，應進行電纜檢查。CableCheckReq要求EVSE的電纜檢查狀態，例如，告訴EVSE連接器是否鎖定在EV側以及EV是否準備好充電。在接收到CableCheckReq后，SECC發送帶有電纜檢查和EVSE狀態信息的CableCheckRes。
PreCharge預充電：預充電用于將EVSE輸出電壓調整到EV電池電壓。EV發送預充電請求，其中包含請求的直流電流（最大涌入電流）和請求的直流電壓。在接收到PreChargeReq后，SECC發送PreChargeRes，通知EV關于EVSE狀態和當前EVSE輸出電壓。
PowerDelivery電力輸送： 電力傳輸消息交換標記了EVSE向其輸出電源插座提供電壓并且EV可以開始給電池充電的時間點。在直流電源反饋其已準備好進行能量傳輸后，EV設置直流電流請求以啟動能量傳輸階段。通過發送PowerDeliveryReq，EVCC請求SECC提供能量，并傳輸EVCC在充電過程中將遵循的充電配置文件。收到PowerDeliveryReq消息后，SECC發送PowerDeliveryRes消息，其中包括電源是否可用的信息。
充電循環/重新調度：
CurrentDemand：對于直流充電控制，需要循環交換來自電動汽車側的請求電流。此外，目標電壓以及電流和電壓的差值也被傳遞。通過發送CurrentDemandReq，EV向EVSE請求一定的電流。在接收到CurrentDemandReq后，SECC發送CurrentDemandRes，通知EV關于EVSE狀態以及當前的輸出電壓和電流。我們現在處于充電循環中。
充電結束：
PowerDelivery：一旦電動汽車打算根據其計算出的充電計劃暫停或結束充電會話，它將發送另一條PowerDeliveryRequest消息，并將其ChargePress參數設置為Stop。如果電動汽車電池達到充電完成SoC，充電會話將停止。
WeldingDetection焊接檢測：焊接檢測消息允許根據IEC 61851實施焊接檢測機制。它用于防止電動汽車接觸器的粘連。
SessionStop：通信以SessionStopReq/-Res消息對結束。ChargingSession參數可以設置為Terminate或Pause。如果要暫停充電會話，充電站會臨時存儲某些參數，如商定的充電時間表，以便在充電恢復時應用這些值。
— THE END —
