CHAdeMO、CCS1、CCS2和GB/T等電動汽車充電樁旨在在短時間內向電池傳輸大量電力。然而，這種快速的能量傳遞會產生熱量，使熱管理成為其設計的關鍵組成部分。高效的熱管理確保了充電樁和電動汽車電池的安全性、性能和壽命。
為什么熱管理在電動汽車充電樁中很重要
在充電過程中，大電流通過充電樁和電纜，導致熱量積聚。如果這種熱量得不到有效管理，可能會導致：
o 過熱：可能損壞敏感組件。
o 效率降低：熱量會導致傳輸過程中的能量損失。
o 安全風險：過熱會引發故障或火災。
o 電池健康狀況下降：極端高溫會影響電動汽車電池的壽命和性能。
電動汽車充電樁的熱管理工作原理
電動汽車充電樁的熱管理使用多種技術來調節溫度。其工作原理如下：
1.冷卻機制：
o 風冷：風扇循環空氣以消散充電樁組件的熱量。

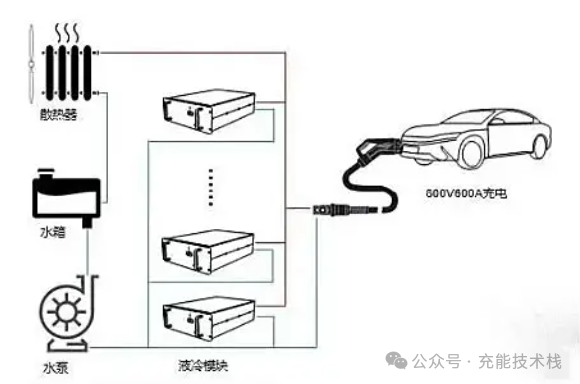

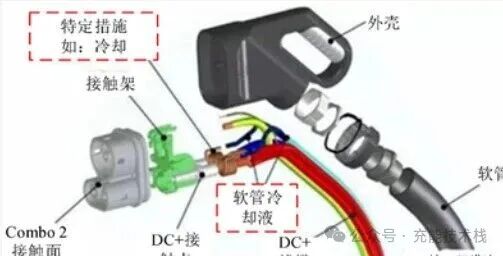

o 液冷：高功率直流快速充電樁（如CCS1和CCS2）使用液冷劑吸收和轉移充電樁和電纜等關鍵區域的熱量。
2.溫度傳感器：
o 實時傳感器監測充電樁的溫度。如果溫度超過安全限制，充電器會調整功率輸出。
3.散熱設計：
o 充電樁設計有散熱器、風道和有效散熱的材料。
4.動態功率調整：
o 充電樁動態降低功率輸出，以避免在高溫條件下或長時間充電過程中過熱。
CHAdeMO、CCS/CCS2和GBT的熱管理比較
CCS1/CCS2：這些充電樁，特別是那些超高功率（150-350kW）的充電樁，由于在高功率充電過程中產生的巨大熱量，依賴于先進的液冷卻裝置。
CHAdeMO：作為一種較舊的標準，CHAdeMO充電樁最初針對溫和的氣候和較低的充電速度進行了優化，因此空氣冷卻就足夠了。
GB/T：在中國，GBT充電樁正在發展為包括用于快速充電樁液冷卻系統，但空氣冷卻在標準應用中仍然占主導地位。
按地區劃分的關鍵考慮因素
1.炎熱氣候（如印度、中東）：
o 由于環境溫度，過熱的風險更高。
o 需要先進的液冷卻系統、堅固的通風和耐熱材料。
o 陽光照射是一個關鍵因素；遮光和抗紫外線材料是必不可少的。
2.寒冷氣候（如加拿大斯堪的納維亞半島）：
o 充電樁可能需要內置加熱系統來保持最佳性能。
o 低溫會減緩功率傳輸并增加能量損失。
3.氣候溫和（如歐洲、日本）：
o 根據功率水平，采用空氣或液體冷卻的平衡系統。
炎熱地區，比如印度電動汽車充電樁制造商應該關注什么
1.液體冷卻系統：
o 對于炎熱氣候下的充電樁至關重要。這些系統需要穩健且易于維護。
2.防風雨設計：
o 充電樁必須防塵、防雨和防紫外線。
3.遮光和放置：
o 在雨棚或陰涼處安裝充電樁，以減少直接暴露在高溫下。
4.本地化測試：
o 充電樁應在印度特定的氣候條件下進行嚴格測試，以確保耐用性和性能。
5.智能能源管理：
o 結合動態功率調整，以減少峰值熱量或能源需求期間的壓力。
結論
熱管理是電動汽車充電樁設計的一個關鍵方面，可確保在不同氣候條件下安全高效地運行。雖然CHAdeMO、CCS1、CCS2和GB/T充電樁使用類似的功率器件，但它們的熱管理策略因功率水平、地區條件和技術進步而異。對于炎熱地區來說，液體冷卻、防風雨設計和針對特定地區的測試相結合，對于應對該國的獨特挑戰至關重要。
