InnoSwitch3-Pro作為InnoSwitch3的升級版，不僅繼承了前者的眾多優點，如高達65W的輸出功率、94%的高效率，還新增了I2C接口，使微處理器能直接與電源IC連接，實現精確的動態階躍控制。其“數字可編程”特性不僅限于輸出電流和電壓的控制，更延伸至保護功能的可設定性。通過軟件，設計師可以外部設定電源的各種保護特性，如響應機制和觸發閾值，從而大大提高了電源設計的靈活性。通過I2C接口，InnoSwitch3-Pro實現電壓電流可編程，支持多種快充協議。PPS選項不僅對于智能手機和平板電腦非常重要，現在對于筆記本電腦也同樣重要，因為如今的筆記本電腦所采用的超薄外形存在散熱局限性。InnoSwitch3-Pro IC產品系列可提供高達94%的效率，確保器件冷靜運行，同時還能減小系統BOM。

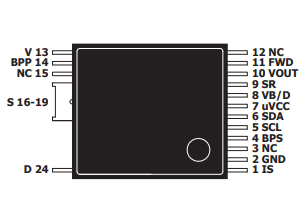

      該電源采用PI的INN3368C為InnoSwitch3-Pro Family系列的一款電源IC，在全電壓85~265VAC輸入下，45W的USB PD+PPS電源方案，可配置輸出為5 V/3 A ，9 V/3 A，15 V/3 A，20 V/2.25 A，3.3V – 16V PPS 輸出.電源設計采用主板加小板設計，在一定條件下縮小占用空間，保持緊湊外形。設計中，WT6635P是USB Type-C與PD控制器，INN3368C通過uVCC引腳為其供電。通信方面，根據已連接的Type-C方向來決定USB PD協議通過CC1或CC2線路傳輸。WT6635P通過I2C接口與INN3368C進行通信，使用SCL和SDA引腳設置CV，CC，VKP，OVA和UVA參數。 WT6635P也可通過I2C總線讀取INN3368C的寄存器狀態。
