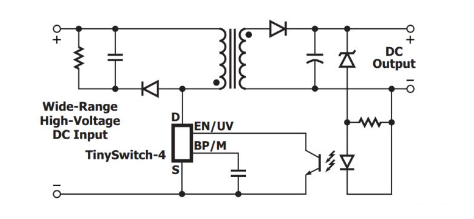

TinySwitch-4在一個器件上集成了一個高壓功率MOSFET開關及一個電源控制器，與傳統的PWM（脈寬調制）控制器不同，它使用簡單的開/關控制方式來穩定輸出電壓。TinySwitch-4具備0-30W功率等級的AC-DC電源芯片。該芯片是一款內置725V MOSFET的高集成度的光耦反饋AC-DC芯片，設計和布線都非常簡單。由于其帶遲滯熱關斷保護，使得電源設計的更安全可靠。簡單可靠的設計電路如下圖所示。

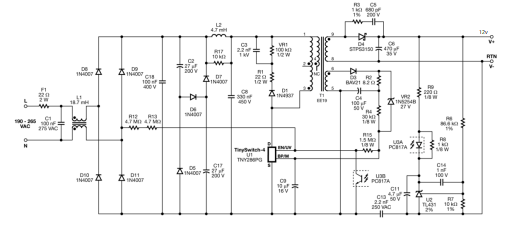

     TinySwitch-4系列中的TNY286PG在12W可實現功率因數校正（填谷式）、不可調光的隔離反激驅動器中的應用。TNY286PG離線式開關IC采用P封裝，也就是DIP封裝，封裝無鹵素且含鉛量符合RoHS標準。基于TNY286PG設計的這款12W隔離反激電源，輸入電壓范圍是190～265VAC（頻率47～63Hz），輸出電壓和電流分別是12V、1mA。利用TNY286PG設計的反激式拓撲電源，通過使用齊納基準的光耦反饋來實現次級側恒壓（CV）調節，包括輸入整流和過濾，TNY286PG相關操作，輸出整流和濾波，反饋和輸出電壓調節，輸出過壓關斷，EMI設計，峰值初級電流限制選擇，欠壓鎖定幾大部分。芯片會檢測EN/UV引腳來判定是否進入下一個開關周期，隨著負載的減少，使能周期的數量也隨之減少（通過跳過周期），從而降低有效的開關頻率，根據負載情況減少開關損耗。因此能夠在負載極輕時提供恒定的效率，滿足能效標準的要求。開關工作頻率達到132KHz,可以選擇尺寸較小的高頻變壓器并能減少外圍元件數量。
