你圖有錯誤吧,我怎么算出來是7.4,你肯定把不該連的地方連起來了.

絕對沒錯了,這玩意我對著它已折騰兩天了,燒成灰我都認得!

你把你的計算過程貼出來看看 ?

Au=1+R5/{[(R2//R4)+R3]//R1}=21

你這個計算方法有2個錯誤
1、電阻R1跟這個放大倍數一點關系都沒有,用1歐姆跟用1M電阻對各點的電位沒任何影響,他只影響輸入電流的大小.
2、從2點看進去的等效電阻并不是R2//R4+R3

沒錯,是7.4倍

汗...偶也是7.4:(

ytdfwangwei你好!我對你這一條公式不理解:(VA-VIN)/100+(VA-VIN)/3+VA/3=0,你能否指點一下?

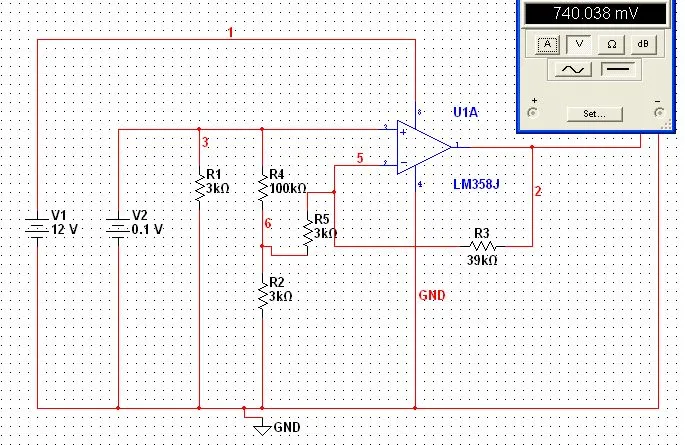

,按圖仿真是7.4倍,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/535981230089678.jpg');}" onmousewheel="return imgzoom(this);">

謝謝!但我是不明白ytdfwangwei這條式是如何列出來的:(VA-VIN)/100+(VA-VIN)/3+VA/3=0?
要是叫我自已列的話它應是:(VA-VIN)/100+(VA-VIN)/3=VA/3.
pangjihao你好!你用的是什么仿真軟件?能否上傳上來啊?

這個是電路里面的什么定理我忘了,你列這個等式必須注意電流的方向.你等式前面是2個從A點出去的電流,后面也是從A點出去的電流,他們怎么可能相等呢?應該是節點總電流相加為零,如果你一定要象上面那樣列,等式后面應該用流入接點的電流,也就是應該是(0-VA)/3

其實你只要在設輸入為X,輸出為Y,在LM358的負端的電壓就等于X,就有個等式出來了!

電路原理的節點法...A點的Itotal=0...

這玩意對我來說真的是要命啊!我按ytdfwangwei提供的三條公式算,我算出來的卻是-5.8.如果按這個式算它又是7.6,1+39/R2//R4+R3

我自己的公式算出來是7.4,你怎么算出來是5.8?還有你看看我第7貼第2條是怎么告訴你的,你不看我們回的帖子嗎?還用這個公式?

非常感謝ytdfwangwei的幫助,等一下我把詳細計算過程寫出來,你幫我看看這兩天我都搞糊涂了,說不定連加減乘除都弄錯了.謝謝!
其實也不是我不看貼,那個算法是不對的,就不去管它了.

現在好了,剛才按ytdfwangwei方法再重新核算了一遍是7.4.實在是不好意思!真的連;加減乘除都弄錯了.
如果大家沒意見的話,那就應該是書上的結果和我之前的算法都是錯的.謝謝大家的幫助!
