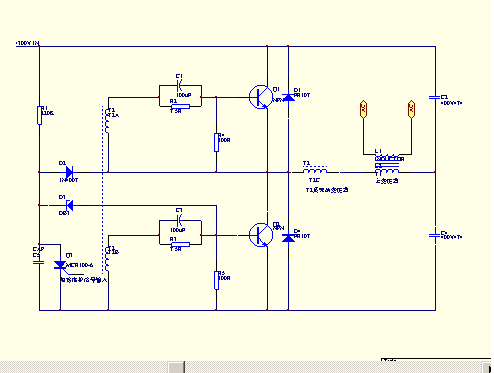

我把圖片也貼上來.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112769335.gif');}" onmousewheel="return imgzoom(this);">

沒有破壞其維持振蕩的條件

ghost大哥,怎樣才能破壞維持電路振蕩的條件?謝謝!

難道沒人知道??????

不是,,,,
是這樣,,,,原則上你關掉這個鋸齒波發生器,,,,就沒有觸發信號了,,,,

但是你不要忘記,,,你的小磁環的驅動能力太強的話,,,整個電路是不會過零關斷的,,,,,所以你的觸發電路是只工作一次就不在產生作用了,,你關掉它有什么用?????

有二個方法可以解決,,,
1,,讓你的主電路隨著主電路的半波直流過零關斷,,,下個半波在有鋸齒波發生器來激發,,,,這樣關掉有效,,,
2,,,在加個小三極管關掉主電路的下管b極,,,讓半橋也停止一下工作,,,,在關鋸齒波發生器,,,,

看了一下你的電路,發現你的可控硅,D1只和Q2相接, 那么也只能截止低端Q2. 這個電路的上面那個Q1當你有驅動信號時,仍然工作.所以你還要加一個2籍管在可控硅和Q1的Gate中間. 那么你就可以進入保護狀態了.

changze大師,很感謝看到您的回復!我在實驗中的到的結果是這樣:要使保護電路產生作用,我把橋臂電容,也就是2個400V474的電容改成400V224,然后把隔直電容改成:155/250V的CBB,這樣就可以實現保護,但是隨之而來的問題是效率變低,功率管的發熱較厲害.還有解決的方法嗎?因為用三極管拉下管B極驅動的時候是可以保護,我也試過,但容易損壞小三極管,可能是驅動電流太強的原因.

你的負載是不是石英燈????
你要想你的保護產生作用,,,這要了解一下它的工作原理,,,,]
你的是不是用DB3來觸發下管的b極????
還有相辦法讓主電路的半波過零(主電路的電容要小),,,,把磁環改為1;4;4這樣半橋就會過零停振,,,下個波形到來時,,,鋸齒波發生器才會在工作一下,,,,
如果你關掉鋸齒波發生器,,就不會在有觸發信號,,,這樣電路才會停止工作,,,也就是說,,,,在1/100S的工作時間內可以停掉工作,,,,
這個電路可以做到500以上的功率,,,保護也很可靠,,,

非常感激您的支持,我先試試.我現在的磁環是:1:6:6,負載是400W石英燈,觸發用的是DB3.以后請大師多多指教!謝謝.
