POWER---LED驅動裝置
大家看如何?
全部回復(9)
正序查看
倒序查看
直接用我們的模塊吧,體積小,價格低. LED-H4W系列發光二極管電源變換模塊
超高亮發光二極管發光效率高,體積小,壽命長,使用安全,是特種照明的理想光源.2003年科技部牽頭,聯合國務院六部委啟動了國家半導體照明工程項目,促進了國內半導體照明工業的發展.隨著超高亮發光二極管生產技術的成熟和產量的增加,生產成本不斷下降.目前小功率超高亮發光二極管已經大批量生產并獲得了廣泛的應用.大功率超高亮管有1W、3W、5W等規格在市場上銷售.但是,由于散熱問題的困擾,只有1W和3W的規格獲得了一定的應用.
由于半導體材料的物理特性,發光二極管正常工作時的管壓降約3伏左右,小功率管的工作電流約20毫安,大功率管的電流較大,1瓦的發光管電流在300--350毫安,3瓦的管子電流在1 安培左右.由于一般照明的原始電源是220伏或者110伏交流市電,因此,使用超高亮發光管做照明必須解決電源變換的問題.
當前LED燈在電源供給方面存在的問題
目前市場上能見到的用超高亮發光二極管制作的LED燈主要有兩種:多個小功率發光二極管串聯結構和單個大功率發光二極管結構,由于工作特性不同,驅動方法也不相同.
為了減小體積和降低成本,目前市場上出售的多個小功率發光管串連結構的LED燈普遍采用電容降壓再整流輸出的簡易供電方案.這種方法驅動發光管大部分電壓降落在了電容上,致使電路的無功功率是有功功率的3---5倍,只看二極管的功耗似乎省電,考察總功耗反而比常規照明方法更費電.這樣的產品無法通過質量認證,因此也就不可能通過正規的商業渠道大批進入市場.
單個大功率發光二極管制作的LED燈工作電壓低,但通過發光管的電流較大,不能再象小功率管那樣用電容降壓的辦法驅動.如果用工頻變壓器先降壓再整流體積大,笨重.用市場上購買的通用開關電源供電體積大,成本高,使單個大功率發光二極管制作的LED燈很難作為一般商品進入市場.
因此,目前超高亮發光二極管在一般照明方面的推廣應用供電方案上存在著障礙.
LED-H4W專用電源變換模塊驅動發光二級管燈的優點:
LED-H4W系列電源變換模塊是專門為了解決LED燈電源供給問題設計的產品,模塊使用寬程高頻電源變換技術,可以在世界各地的交流市電電網上使用.輸入電壓220伏時最大輸出功率4瓦,輸入電壓降低,最大輸出功率也按比例降低,輸入電壓為110伏時最大輸出功率只有2瓦.輸入端和輸出端全隔離,觸摸輸出端不會有觸電危險.模塊封灌制做,能夠在大濕度,高粉塵,強震動等惡劣環境下使用.模塊內部有電磁輻射抑制電路,高頻干擾小.內部有短路保護功能,輸出端短路模塊不會損壞.
為了使電路結構簡潔,體積小,成本低,模塊沒有使用精度高的隔離反饋式穩壓控制電路,而是使用的間接檢測式穩壓控制電路,因此,負載加重時輸出電壓會下降,但輸入電壓的大幅度變化對輸出電壓沒有影響.
LED-H4W電源變換模塊優異的性能,小巧的體積,低廉的價格,將為LED燈產品的推廣應用和真正的市場化運作創造有利條件.
LED-H4W模塊技術指標
交流輸入電壓 AC 90----253V
空載輸出電壓 DC 空載 4.8V;空載 3.3V
輸出功率 4W(220V);2W(110V)
短路電流 <1A
使用環境溫度 –20----50
使用環境濕度 >95%
外形尺寸 19.5x22.5x32mm
使用方法
模塊有4個引腳,兩個輸入引腳接交流市電,兩個輸出引腳接負載.可以驅動一個3瓦的發光管或者最多并聯驅動3個1W的發光管,使用時要根據情況在每個發光管上串聯一個0.47—3歐姆的電阻限流,如果用于驅動普通20mA的小功率發光二極管,最多可以并聯驅動50個.
深圳勁升迪龍電子技術有限公司
聯系人:馮旭升 聯系電話:0755-83896667—200,13826550467
Email:fxusheng@yahoo.Con.cn;fxusheng@163.com
超高亮發光二極管發光效率高,體積小,壽命長,使用安全,是特種照明的理想光源.2003年科技部牽頭,聯合國務院六部委啟動了國家半導體照明工程項目,促進了國內半導體照明工業的發展.隨著超高亮發光二極管生產技術的成熟和產量的增加,生產成本不斷下降.目前小功率超高亮發光二極管已經大批量生產并獲得了廣泛的應用.大功率超高亮管有1W、3W、5W等規格在市場上銷售.但是,由于散熱問題的困擾,只有1W和3W的規格獲得了一定的應用.
由于半導體材料的物理特性,發光二極管正常工作時的管壓降約3伏左右,小功率管的工作電流約20毫安,大功率管的電流較大,1瓦的發光管電流在300--350毫安,3瓦的管子電流在1 安培左右.由于一般照明的原始電源是220伏或者110伏交流市電,因此,使用超高亮發光管做照明必須解決電源變換的問題.
當前LED燈在電源供給方面存在的問題
目前市場上能見到的用超高亮發光二極管制作的LED燈主要有兩種:多個小功率發光二極管串聯結構和單個大功率發光二極管結構,由于工作特性不同,驅動方法也不相同.
為了減小體積和降低成本,目前市場上出售的多個小功率發光管串連結構的LED燈普遍采用電容降壓再整流輸出的簡易供電方案.這種方法驅動發光管大部分電壓降落在了電容上,致使電路的無功功率是有功功率的3---5倍,只看二極管的功耗似乎省電,考察總功耗反而比常規照明方法更費電.這樣的產品無法通過質量認證,因此也就不可能通過正規的商業渠道大批進入市場.
單個大功率發光二極管制作的LED燈工作電壓低,但通過發光管的電流較大,不能再象小功率管那樣用電容降壓的辦法驅動.如果用工頻變壓器先降壓再整流體積大,笨重.用市場上購買的通用開關電源供電體積大,成本高,使單個大功率發光二極管制作的LED燈很難作為一般商品進入市場.
因此,目前超高亮發光二極管在一般照明方面的推廣應用供電方案上存在著障礙.
LED-H4W專用電源變換模塊驅動發光二級管燈的優點:
LED-H4W系列電源變換模塊是專門為了解決LED燈電源供給問題設計的產品,模塊使用寬程高頻電源變換技術,可以在世界各地的交流市電電網上使用.輸入電壓220伏時最大輸出功率4瓦,輸入電壓降低,最大輸出功率也按比例降低,輸入電壓為110伏時最大輸出功率只有2瓦.輸入端和輸出端全隔離,觸摸輸出端不會有觸電危險.模塊封灌制做,能夠在大濕度,高粉塵,強震動等惡劣環境下使用.模塊內部有電磁輻射抑制電路,高頻干擾小.內部有短路保護功能,輸出端短路模塊不會損壞.
為了使電路結構簡潔,體積小,成本低,模塊沒有使用精度高的隔離反饋式穩壓控制電路,而是使用的間接檢測式穩壓控制電路,因此,負載加重時輸出電壓會下降,但輸入電壓的大幅度變化對輸出電壓沒有影響.
LED-H4W電源變換模塊優異的性能,小巧的體積,低廉的價格,將為LED燈產品的推廣應用和真正的市場化運作創造有利條件.
LED-H4W模塊技術指標
交流輸入電壓 AC 90----253V
空載輸出電壓 DC 空載 4.8V;空載 3.3V
輸出功率 4W(220V);2W(110V)
短路電流 <1A
使用環境溫度 –20----50
使用環境濕度 >95%
外形尺寸 19.5x22.5x32mm
使用方法
模塊有4個引腳,兩個輸入引腳接交流市電,兩個輸出引腳接負載.可以驅動一個3瓦的發光管或者最多并聯驅動3個1W的發光管,使用時要根據情況在每個發光管上串聯一個0.47—3歐姆的電阻限流,如果用于驅動普通20mA的小功率發光二極管,最多可以并聯驅動50個.
深圳勁升迪龍電子技術有限公司
聯系人:馮旭升 聯系電話:0755-83896667—200,13826550467
Email:fxusheng@yahoo.Con.cn;fxusheng@163.com
0
回復
@fxusheng
直接用我們的模塊吧,體積小,價格低. LED-H4W系列發光二極管電源變換模塊超高亮發光二極管發光效率高,體積小,壽命長,使用安全,是特種照明的理想光源.2003年科技部牽頭,聯合國務院六部委啟動了國家半導體照明工程項目,促進了國內半導體照明工業的發展.隨著超高亮發光二極管生產技術的成熟和產量的增加,生產成本不斷下降.目前小功率超高亮發光二極管已經大批量生產并獲得了廣泛的應用.大功率超高亮管有1W、3W、5W等規格在市場上銷售.但是,由于散熱問題的困擾,只有1W和3W的規格獲得了一定的應用.由于半導體材料的物理特性,發光二極管正常工作時的管壓降約3伏左右,小功率管的工作電流約20毫安,大功率管的電流較大,1瓦的發光管電流在300--350毫安,3瓦的管子電流在1安培左右.由于一般照明的原始電源是220伏或者110伏交流市電,因此,使用超高亮發光管做照明必須解決電源變換的問題.當前LED燈在電源供給方面存在的問題目前市場上能見到的用超高亮發光二極管制作的LED燈主要有兩種:多個小功率發光二極管串聯結構和單個大功率發光二極管結構,由于工作特性不同,驅動方法也不相同.為了減小體積和降低成本,目前市場上出售的多個小功率發光管串連結構的LED燈普遍采用電容降壓再整流輸出的簡易供電方案.這種方法驅動發光管大部分電壓降落在了電容上,致使電路的無功功率是有功功率的3---5倍,只看二極管的功耗似乎省電,考察總功耗反而比常規照明方法更費電.這樣的產品無法通過質量認證,因此也就不可能通過正規的商業渠道大批進入市場.單個大功率發光二極管制作的LED燈工作電壓低,但通過發光管的電流較大,不能再象小功率管那樣用電容降壓的辦法驅動.如果用工頻變壓器先降壓再整流體積大,笨重.用市場上購買的通用開關電源供電體積大,成本高,使單個大功率發光二極管制作的LED燈很難作為一般商品進入市場.因此,目前超高亮發光二極管在一般照明方面的推廣應用供電方案上存在著障礙.LED-H4W專用電源變換模塊驅動發光二級管燈的優點:LED-H4W系列電源變換模塊是專門為了解決LED燈電源供給問題設計的產品,模塊使用寬程高頻電源變換技術,可以在世界各地的交流市電電網上使用.輸入電壓220伏時最大輸出功率4瓦,輸入電壓降低,最大輸出功率也按比例降低,輸入電壓為110伏時最大輸出功率只有2瓦.輸入端和輸出端全隔離,觸摸輸出端不會有觸電危險.模塊封灌制做,能夠在大濕度,高粉塵,強震動等惡劣環境下使用.模塊內部有電磁輻射抑制電路,高頻干擾小.內部有短路保護功能,輸出端短路模塊不會損壞.為了使電路結構簡潔,體積小,成本低,模塊沒有使用精度高的隔離反饋式穩壓控制電路,而是使用的間接檢測式穩壓控制電路,因此,負載加重時輸出電壓會下降,但輸入電壓的大幅度變化對輸出電壓沒有影響. LED-H4W電源變換模塊優異的性能,小巧的體積,低廉的價格,將為LED燈產品的推廣應用和真正的市場化運作創造有利條件.LED-H4W模塊技術指標交流輸入電壓 AC90----253V空載輸出電壓 DC 空載4.8V;空載3.3V輸出功率 4W(220V);2W(110V)短路電流 95%外形尺寸 19.5x22.5x32mm使用方法模塊有4個引腳,兩個輸入引腳接交流市電,兩個輸出引腳接負載.可以驅動一個3瓦的發光管或者最多并聯驅動3個1W的發光管,使用時要根據情況在每個發光管上串聯一個0.47—3歐姆的電阻限流,如果用于驅動普通20mA的小功率發光二極管,最多可以并聯驅動50個.深圳勁升迪龍電子技術有限公司 聯系人:馮旭升 聯系電話:0755-83896667—200,13826550467Email:fxusheng@yahoo.Con.cn;fxusheng@163.com
用你的?資料都沒有,先發一份資料參考參考.
cb120400@163.com
cb120400@163.com
0
回復
@pgh888
請問你能提供LED應用的恒流電路嗎,輸入DC12V輸出DC降壓350MA恒流如果有請發資料給我,我是做LED燈飾的frank_pgh@163.com

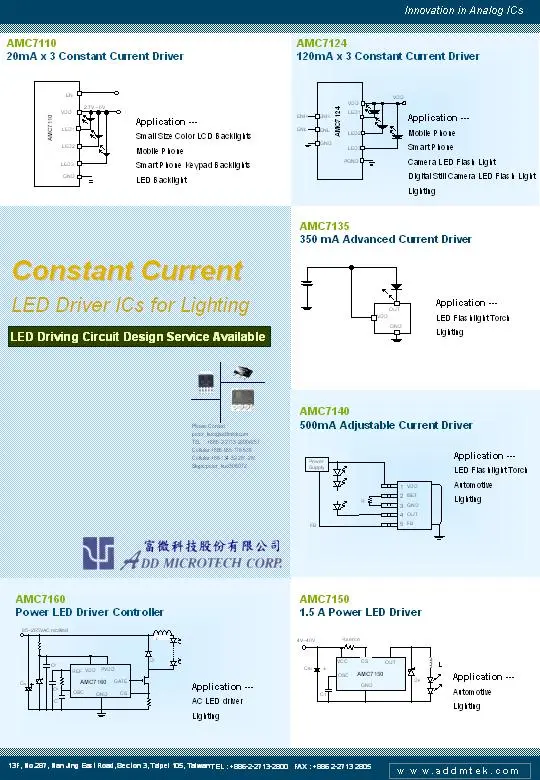

AMC7150DL
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113185981.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113185981.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@peter1740
AMC7150DL[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113185981.jpg');}"onmousewheel="returnimgzoom(this);">
工作電壓是多少?能否升壓和降壓?我的輸出是3.2-4.2V,用的是電瓶,充滿電的時候是4.2V,用一段時間后是3.2V,我要在3.2V和4.2V時都輸出350mA恒流,可以嗎?有的話發一份資料給我. herozgk@tom.com
0
回復
@fxusheng
直接用我們的模塊吧,體積小,價格低. LED-H4W系列發光二極管電源變換模塊超高亮發光二極管發光效率高,體積小,壽命長,使用安全,是特種照明的理想光源.2003年科技部牽頭,聯合國務院六部委啟動了國家半導體照明工程項目,促進了國內半導體照明工業的發展.隨著超高亮發光二極管生產技術的成熟和產量的增加,生產成本不斷下降.目前小功率超高亮發光二極管已經大批量生產并獲得了廣泛的應用.大功率超高亮管有1W、3W、5W等規格在市場上銷售.但是,由于散熱問題的困擾,只有1W和3W的規格獲得了一定的應用.由于半導體材料的物理特性,發光二極管正常工作時的管壓降約3伏左右,小功率管的工作電流約20毫安,大功率管的電流較大,1瓦的發光管電流在300--350毫安,3瓦的管子電流在1安培左右.由于一般照明的原始電源是220伏或者110伏交流市電,因此,使用超高亮發光管做照明必須解決電源變換的問題.當前LED燈在電源供給方面存在的問題目前市場上能見到的用超高亮發光二極管制作的LED燈主要有兩種:多個小功率發光二極管串聯結構和單個大功率發光二極管結構,由于工作特性不同,驅動方法也不相同.為了減小體積和降低成本,目前市場上出售的多個小功率發光管串連結構的LED燈普遍采用電容降壓再整流輸出的簡易供電方案.這種方法驅動發光管大部分電壓降落在了電容上,致使電路的無功功率是有功功率的3---5倍,只看二極管的功耗似乎省電,考察總功耗反而比常規照明方法更費電.這樣的產品無法通過質量認證,因此也就不可能通過正規的商業渠道大批進入市場.單個大功率發光二極管制作的LED燈工作電壓低,但通過發光管的電流較大,不能再象小功率管那樣用電容降壓的辦法驅動.如果用工頻變壓器先降壓再整流體積大,笨重.用市場上購買的通用開關電源供電體積大,成本高,使單個大功率發光二極管制作的LED燈很難作為一般商品進入市場.因此,目前超高亮發光二極管在一般照明方面的推廣應用供電方案上存在著障礙.LED-H4W專用電源變換模塊驅動發光二級管燈的優點:LED-H4W系列電源變換模塊是專門為了解決LED燈電源供給問題設計的產品,模塊使用寬程高頻電源變換技術,可以在世界各地的交流市電電網上使用.輸入電壓220伏時最大輸出功率4瓦,輸入電壓降低,最大輸出功率也按比例降低,輸入電壓為110伏時最大輸出功率只有2瓦.輸入端和輸出端全隔離,觸摸輸出端不會有觸電危險.模塊封灌制做,能夠在大濕度,高粉塵,強震動等惡劣環境下使用.模塊內部有電磁輻射抑制電路,高頻干擾小.內部有短路保護功能,輸出端短路模塊不會損壞.為了使電路結構簡潔,體積小,成本低,模塊沒有使用精度高的隔離反饋式穩壓控制電路,而是使用的間接檢測式穩壓控制電路,因此,負載加重時輸出電壓會下降,但輸入電壓的大幅度變化對輸出電壓沒有影響. LED-H4W電源變換模塊優異的性能,小巧的體積,低廉的價格,將為LED燈產品的推廣應用和真正的市場化運作創造有利條件.LED-H4W模塊技術指標交流輸入電壓 AC90----253V空載輸出電壓 DC 空載4.8V;空載3.3V輸出功率 4W(220V);2W(110V)短路電流 95%外形尺寸 19.5x22.5x32mm使用方法模塊有4個引腳,兩個輸入引腳接交流市電,兩個輸出引腳接負載.可以驅動一個3瓦的發光管或者最多并聯驅動3個1W的發光管,使用時要根據情況在每個發光管上串聯一個0.47—3歐姆的電阻限流,如果用于驅動普通20mA的小功率發光二極管,最多可以并聯驅動50個.深圳勁升迪龍電子技術有限公司 聯系人:馮旭升 聯系電話:0755-83896667—200,13826550467Email:fxusheng@yahoo.Con.cn;fxusheng@163.com
給個參數!!
ctu2@163.com
ctu2@163.com
0
