負載

一般做直流穩壓電源,輸出帶假負載,
但是假負載的功率一般不要超過0.5W
所以 5V的輸出并上100歐/1W的電阻
24V的輸出并上1000歐/1W的電阻.
P=5*5/R 小于0.5W

全部回復(17)

只看樓主

正序查看

倒序查看

suile97

LV.6

2005-04-08 17:19

這么確定有點不對吧

回復

knox_wei

LV.3

2005-04-08 18:11

@suile97

這么確定有點不對吧

你還要測試產品Full load燒機時,Dummyload 溫度多高.
因為溫度升高後,R(Dummyload )額定功率會下降....
(我們一般說1W/100R電阻是在25C時的規格)

回復

yingchun

LV.3

2005-04-11 08:16

@knox_wei

你還要測試產品Fullload燒機時,Dummyload溫度多高.因為溫度升高後,R(Dummyload)額定功率會下降....(我們一般說1W/100R電阻是在25C時的規格)

一般情況下沒有誰會去測負載電阻的溫度吧,
一般而言 1W/100,
基本上也都是按照這個標準來用的

回復

knox_wei

LV.3

2005-04-11 12:35

@yingchun

一般情況下沒有誰會去測負載電阻的溫度吧,一般而言1W/100,基本上也都是按照這個標準來用的

若不考慮溫度,那電阻的Direting一樣會有問題.
必然會造成產品性賴性下降.

故設計是不妥的.

回復

yingchun

LV.3

2005-04-11 14:03

@knox_wei

若不考慮溫度,那電阻的Direting一樣會有問題.必然會造成產品性賴性下降.故設計是不妥的.

大哥:電阻的direting是什么意思?
專業術語不太懂?
請指教!

回復

knox_wei

LV.3

2005-04-11 16:45

@yingchun

大哥:電阻的direting是什么意思? 專業術語不太懂? 請指教!

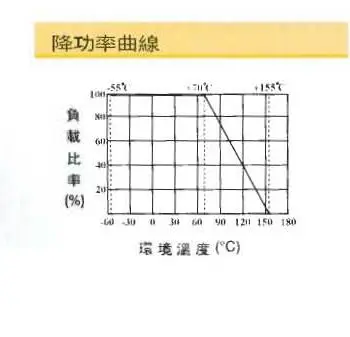

你看一下這個CARBON FILE-R,降功曲線:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113208517.jpg');}" onmousewheel="return imgzoom(this);">
一般零件隧溫度升高額定功率會下降
PS:Derating就是通常說的Stress=fact/rated *100%.

回復

yingchun

LV.3

2005-04-12 09:50

@knox_wei

你看一下這個CARBONFILE-R,降功曲線:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113208517.jpg');}"onmousewheel="returnimgzoom(this);">一般零件隧溫度升高額定功率會下降PS:Derating就是通常說的Stress=fact/rated*100%.

我認為應該很少有人根據測量溫度去計算,
一般負載電阻溫升不會很大,
所以在室溫下即可,
大俠覺得有道理嗎?

回復
