剛用Power pcb,有問題想請教一下，關于CAM文件和絲印的。
想知道Power pcb的CAM文件是怎樣導出來的，昨晚弄了一下，發現它與Protel99有很大的不一樣。在output device中我選擇的是Photo,但輸出的文件不是CAM，output device中的Pen也試過了，也不行。我想知道是怎樣弄的。（個人感覺它每次都要選擇輸出層的內容很不方便），還有就是做那個絲印圖，如果我要把PCB的元件的值標示出來（如R1的阻值大小為33k，我要告訴人家這里是貼33K的電阻），但我在PCB中找來找去也找不到把33K顯示的選項（如圖所示，我想要把圖中的：Part Number中的值：87C256）而且把它自動放到絲印的中間那樣是很方便別人貼元件的（特別是做樣板的時候）
全部回復(3)
正序查看
倒序查看

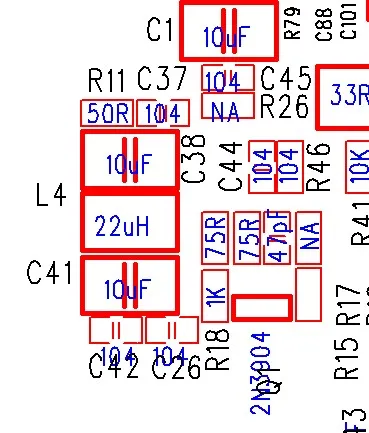

請問是不是這個樣子的呢
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113010903.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113010903.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@小米奇
請問是不是這個樣子的呢[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113010903.jpg');}"onmousewheel="returnimgzoom(this);">
是啊，是怎樣弄的??？我同學也是用Power pcb不過我問他他說也不知道怎樣弄.你是怎樣弄的?。磕茉敿?xì)說一下嗎？謝謝！
0
回復
@小米奇
請問是不是這個樣子的呢[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113010903.jpg');}"onmousewheel="returnimgzoom(this);">
在POWERPCB中道出geber文件是分層導出的，在導絲印層的時候，可以看到在屬性欄有元件名和元件類型，將元件類型去掉就可以只看到元件編號，元件的值就可以隱藏了
0
