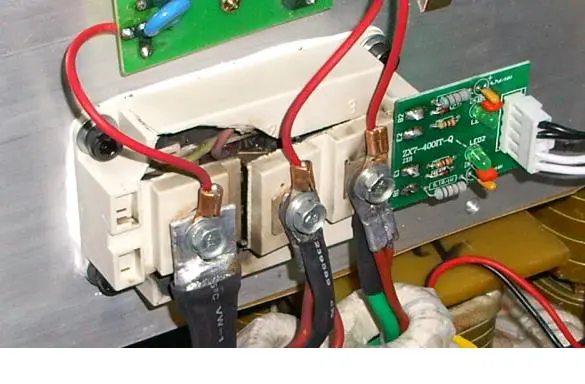

昨天炸的IGBT

什么情況下會炸成這樣?
全部回復(30)
正序查看
倒序查看
pzhp4008
LV.2
2
2008-12-27 08:02
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/624421230336134.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2008-12-27 08:05
@pzhp4008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/624421230336134.jpg');}"onmousewheel="returnimgzoom(this);">
不知道是半橋還是全橋.
0
回復
pzhp4008
LV.2
4
2008-12-27 08:32
@雙極晶體管
不知道是半橋還是全橋.
半橋
0
回復
youshun
LV.3
5
2008-12-27 11:12
@pzhp4008
半橋
吸收電路簡單了,你主板上是有驅動變壓器的那種嗎
0
回復
weixiu
LV.4
6
2008-12-27 15:34
@youshun
吸收電路簡單了,你主板上是有驅動變壓器的那種嗎
瑞凌的半橋電路,想提幾個問題
一,硬開關,總感覺它的吸收功率太小,不知道吸收效果怎么樣,散熱器溫度?
二,驅動跟專用驅動模塊比,相對比較簡單,不知道可不可靠.
0
回復
88461718
LV.6
7
2008-12-27 22:27
@weixiu
瑞凌的半橋電路,想提幾個問題一,硬開關,總感覺它的吸收功率太小,不知道吸收效果怎么樣,散熱器溫度?二,驅動跟專用驅動模塊比,相對比較簡單,不知道可不可靠.
頂''''別灰心.繼續上模塊,檢查驅動波形,不能直接上380v電壓,技術是炸出來的.           江陰焊接技術部       13915319526      051088461718
0
回復
ybhjsx
LV.2
8
2008-12-28 13:27
@88461718
頂''''別灰心.繼續上模塊,檢查驅動波形,不能直接上380v電壓,技術是炸出來的.          江陰焊接技術部      13915319526      051088461718
從你發的圖雖看不出具體的吸收電路,但你吸收電路安裝的方式和位置值得考究.
0
回復
weixiu
LV.4
9
2008-12-29 10:27
@ybhjsx
從你發的圖雖看不出具體的吸收電路,但你吸收電路安裝的方式和位置值得考究.
吸收元件最好直接接在IGBT端子上,元件引腳盡量短,元件盡量用感抗小的電容,電阻.
0
回復
劉yx
LV.4
10
2008-12-29 16:26
@weixiu
吸收元件最好直接接在IGBT端子上,元件引腳盡量短,元件盡量用感抗小的電容,電阻.
同意樓上的
0
回復
ytwsdz
LV.7
11
2008-12-29 20:02
@pzhp4008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/624421230336134.jpg');}"onmousewheel="returnimgzoom(this);">
怎么看你的模塊也不想正宗的貨?山寨塊吧.

爆塊與吸收有關系嗎?哈哈,可笑,那些爆的模塊都沒有吸收嗎?包括進口電源.
200A以下半橋不用吸收也沒爆,那還用吸收做什么?
0
回復
葉浩
LV.2
12
2008-12-29 22:45
@pzhp4008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/624421230336134.jpg');}"onmousewheel="returnimgzoom(this);">
炸管原因很多,但注意還是驅動的問題,和保護方面.
0
回復
www.com.cn
LV.5
13
2008-12-30 09:22
看你的模塊是二次炸的,如果焊機保護電路好用 模塊第一次是不會炸成這樣的,
0
回復
reifen
LV.3
14
2008-12-30 14:23
@www.com.cn
看你的模塊是二次炸的,如果焊機保護電路好用模塊第一次是不會炸成這樣的,
抄的瑞凌的半橋,從圖片上看可以肯定是驅動問題
0
回復
5480
LV.4
15
2008-12-30 18:47
@pzhp4008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/624421230336134.jpg');}"onmousewheel="returnimgzoom(this);">
什么情況下炸的? 空載? 多少A施焊時?

igbt型號?
0
回復
iecmzhang
LV.1
16
2008-12-30 20:50
估計是驅動的問題,一致性不好.
0
回復
www.com.cn
LV.5
17
2009-01-01 20:37
@reifen
抄的瑞凌的半橋,從圖片上看可以肯定是驅動問題
不是驅動電路問題,是控制板受到干擾了,
0
回復
2009-02-18 21:54
@iecmzhang
估計是驅動的問題,一致性不好.
同意第15帖看法,先搞清楚是在什么樣的工作情況下炸管的!如在空載或輕載下炸管,很有可能是控制或驅動電路有問題(當然也可能是后面的問題),重載炸管則檢查主功率回路或IGBT是否有問題.
0
回復
774266274
LV.4
19
2010-07-12 20:08
@pzhp4008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/624421230336134.jpg');}"onmousewheel="returnimgzoom(this);">

你這半橋機，驅動同瑞凌的。但變壓器有所改變，我覺得我可以解決你的問題：QQ774266274

0
回復
jldq633
LV.6
20
2010-07-12 21:52
我覺的炸塊首先是驅動不好所致，在就是功率余量小，散熱不好。
0
回復
zhouboak
LV.8
21
2010-07-14 14:26
@jldq633
我覺的炸塊首先是驅動不好所致，在就是功率余量小，散熱不好。

這個要看情況分析，有問題可以打我的電話 13002920185 周

0
回復
zhmc109
LV.2
22
2010-07-16 09:34
@zhouboak
這個要看情況分析，有問題可以打我的電話13002920185周

一句話，一看就是垃圾IGBT模塊。

0
回復
zhouboak
LV.8
23
2010-07-16 13:36
@zhmc109
一句話，一看就是垃圾IGBT模塊。

呵呵

0
回復
mr.lan
LV.7
24
2010-07-21 22:12
@zhouboak
呵呵
西門康的模塊是有電線的
0
回復
2010-07-22 13:57
@pzhp4008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/624421230336134.jpg');}"onmousewheel="returnimgzoom(this);">
炸得恐怖,以前看到過這樣效果
0
回復
zhouboak
LV.8
26
2010-07-22 17:39
@mr.lan
西門康的模塊是有電線的

的看一下模塊是不是水貨

0
回復
rolan44
LV.2
27
2010-07-24 22:36
是假貨模塊，我在武漢見人家做過這種模塊，用單管IGBT做的，再加一個外殼。就在漢口的前進4路。正品的模塊里面是不會有電線的，西門康的也沒有，我拆過。
0
回復
wingwchu
LV.3
28
2010-08-05 14:42
@rolan44
是假貨模塊，我在武漢見人家做過這種模塊，用單管IGBT做的，再加一個外殼。就在漢口的前進4路。正品的模塊里面是不會有電線的，西門康的也沒有，我拆過。

那個電線是驅動極的引線，我見過的IGBT都有，包括西門康、西門子、三菱的等等！

0
回復
zhouboak
LV.8
29
2010-08-05 15:01
@wingwchu
那個電線是驅動極的引線，我見過的IGBT都有，包括西門康、西門子、三菱的等等！

恩

0
回復
2010-08-05 17:28
@zhouboak
恩
天天炸，真煩
0
回復
wingwchu
LV.3
31
2010-08-06 15:24
@zhouboak
恩

這位兄弟，請回家去拆幾個看清楚了再回來說吧！看外形的話，樓主炸的這個應該是國產嘉興斯達的模塊。
