該死, 不夠大,上傳的時候沒法看清楚,各位現將就一下,呵呵,
我發一個半導體激光器驅動電路,歡迎大家批評指正
小功率半導體激光器驅動電路 恒流源帶調制 + 自動溫度控制
該死, 不夠大,上傳的時候沒法看清楚,各位現將就一下,呵呵,
該死, 不夠大,上傳的時候沒法看清楚,各位現將就一下,呵呵,
全部回復(72)
正序查看
倒序查看
此原理圖對應的 實物pcb如圖所示:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/2722101230708275.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/2722101230708275.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xiaoma1357
此原理圖對應的實物pcb如圖所示:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/2722101230708275.jpg');}"onmousewheel="returnimgzoom(this);">
自己先頂下,呵呵,
0
回復
用過這個芯片,但感覺不良好,被冷卻的激光器要做絕熱處理,否則根本不能達到0.01的精度.同類的芯片有MAX1968,MAX1978-MAX1979.max1968我也做過,能控制好溫度,但我用DS18B20做監測,發現溫度變化很大. 2354671231770207.pdf 2354671231770228.pdf 2354671231770243.pdf
0
回復
繼續發個好東西 2354671231770884.pdf 2354671231770905.pdf
0
回復
@xiaoma1357
此原理圖對應的實物pcb如圖所示:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/2722101230708275.jpg');}"onmousewheel="returnimgzoom(this);">
哪是電感??不怕電感燒了?? 3A 呢
0
回復
@xiaoma1357
左上角的是電感,色環電感,確實是經常出現電感燒壞的情況,不過我覺著應該是色環電感的磁芯材料不恰當吧,不知您意下如何?另:制冷器的最大工作電流是1.5A,達不到3A,
用功率電感吧!我用的是紅框框中的那種.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/2354671231850974.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/2354671231850974.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xiaoma1357
有l(wèi)tc1923和adn8830是吧,adi公司的東西很變態,(個人感覺)用過adn8830的pwm驅動tec,不過那家火的封裝實在變態,我們沒法焊接,呵呵,并且pgnd上的1mhz噪聲特別大,簡直就是電感殺手!!光炸電感,后來干脆用磁珠代替了,呵呵,
建議放棄專用芯片,用單片機,搞個PWM,用DS18B20做溫度檢測,用個LCD做屏幕顯示.用PID算法,成本低,調試簡單,可控性高,可視性高.爽的很啊!!再說,不如用TL494搭個電路也比那昂貴的芯片劃得來.過兩天傳個東東讓大家看看.
0
回復
@homeyang
用功率電感吧!我用的是紅框框中的那種.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/2354671231850974.jpg');}"onmousewheel="returnimgzoom(this);">
homeyang 達人:此種功率電感 在pcb庫文件里有對應的封裝嗎? 它的磁芯材料是那種,鎳鋅,錳鋅?
0
回復
@homeyang
用功率電感吧!我用的是紅框框中的那種.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/2354671231850974.jpg');}"onmousewheel="returnimgzoom(this);">
手冊推薦 用cdrh6d28, 屬于POWER INDUCTOR 10UH 1.70A SMD.跟你說的差不多,~
0
回復
@xiaoma1357
期盼homeyang的大作.....,

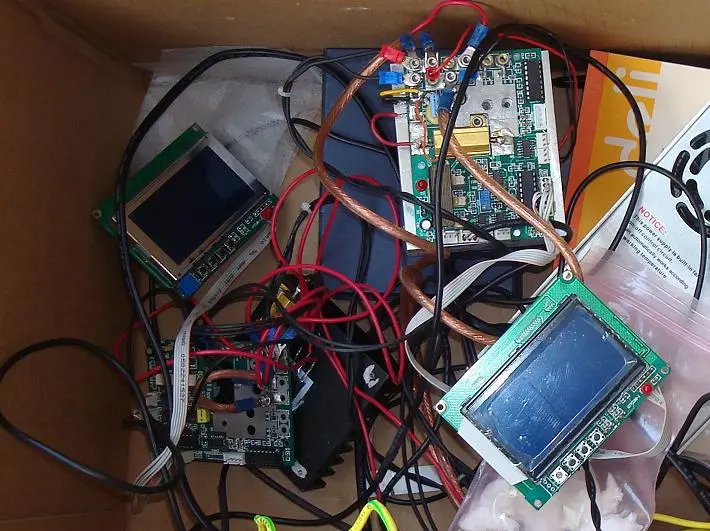

我的第一個制冷:用STC12C5410AD做了一個16位DA輸出,驅動部分是常見的運放恒流電路,那個超大的精密電阻是采樣用的,MOS管是IRFP150N,DS18B20做溫度檢測,單片機做PID算法輸出模擬量控制TEC的電流.控制精度0.0625度,相當不錯.缺點是MOS管發熱嚴重.需改進:加個三角波和DA做比較后再驅動MOS,TEC端要濾波以減小電流波紋.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/2354671232029426.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/2354671232029426.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xiaoma1357
期盼homeyang的大作.....,
我的第二個制冷控制:LTC1923,芯片不錯,恒溫效果極差.燒了無數的LTC1693-1.關鍵問題是:不會使用!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/2354671232029681.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/2354671232029681.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xiaoma1357
期盼homeyang的大作.....,
我的第三個制冷:MAX1968,完全按官方指導電路制作.結果:恒溫將近有+-3度的誤差.原因:不會用.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/2354671232029927.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/2354671232029927.jpg');}" onmousewheel="return imgzoom(this);"> 0
