大家都沒用過此IC嗎?

將R3 R4的阻值加大.

您能告訴我,這個IC不工作的原理嗎,
為什么要加大阻值呢?
我現在用的是6.8k和5.1K!

你這個圖用的是次級繞組反饋方式,調整率一般要比光耦隔離反饋低一個7%左右,在這種情況下R4的取值相當大一般是幾十到一百多k ,R3用5.1K沒什么問題,Vcc的電壓應超過9V,一般就能正常工作了.
pdf中的只是原理設計,一般應用的情況有點不同,其中兩種方式的典型應用電路如下:

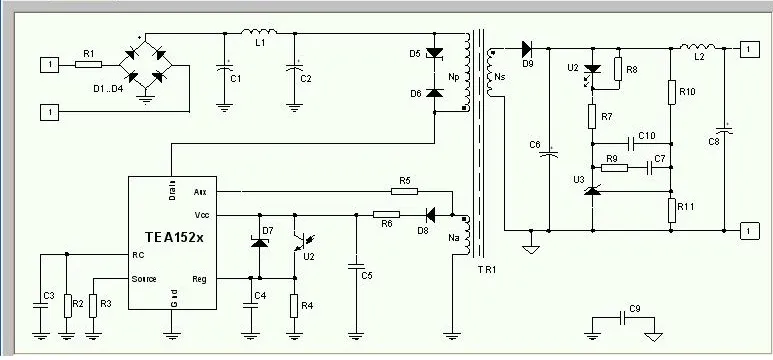

光耦隔離反饋式
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113184168.jpg');}" onmousewheel="return imgzoom(this);">

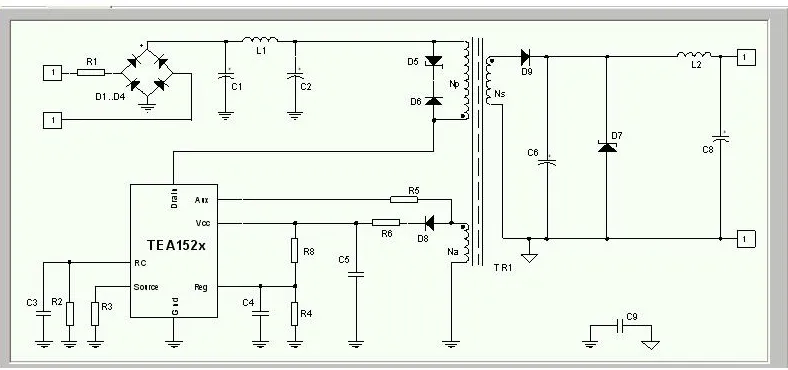

次級繞組反饋式:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113184279.jpg');}" onmousewheel="return imgzoom(this);">
區別主要在于在管腳4上加了一個電容到地

**此帖已被管理員刪除**

感謝您的回答,
查了一下資料
因為這個IC的外圍電路很簡單,
查過所有的元件,
但還是不知道IC為何不啟動?
我想請問你有碰到過這種問題嗎?

我的電路也是用431和光耦的!

不知道你是否按照光耦的設計圖去搭的,我做了一陣子關于這個IC的設計,只要電路取值正確,變壓器同名端不反,一般是沒問題的,還有一點,我聽過一個行內人說,15系列可能要并上一定的負載才能啟動,但我一直沒碰到過,你可以試試,16系列沒這問題
這樣,你把你的圖傳給我給你看看,就上面的那個郵箱

好的,那我試試!

是得加個假負載才會穩定電壓啊!!而不是??

IC供電腳8.6V,達不到啟動電壓.要到9.5V左右的.你試試看
