3842占空比調節問題??

我第一次用TL3842PWM芯片,簡單的達了一個電路如付圖,調節RPB 芯片第1腳電壓可在0~7.5V變化,但6腳輸出波形占空比不變,不知是何原因,不知那位大俠可指點指點.謝了!
全部回復(12)
正序查看
倒序查看
hawaii
LV.5
2
2005-04-12 19:52
uc384*系列芯片是電流型的,需給第3腳加上鋸齒波后,就可調占空比了,詳情請參考UC384*的芯片DATASHEET
0
回復
liuanjun
LV.5
3
2005-04-13 10:06
@hawaii
uc384*系列芯片是電流型的,需給第3腳加上鋸齒波后,就可調占空比了,詳情請參考UC384*的芯片DATASHEET
我試過了,可以調占空比了,只是VFB調節電壓很小.謝了!
0
回復
全橋
LV.3
4
2005-04-17 14:26
@liuanjun
我試過了,可以調占空比了,只是VFB調節電壓很小.謝了!
能告訴我你是怎么調的嗎,給個圖,好嗎.謝謝.
0
回復
liuanjun
LV.5
5
2005-04-18 09:21
@全橋
能告訴我你是怎么調的嗎,給個圖,好嗎.謝謝.

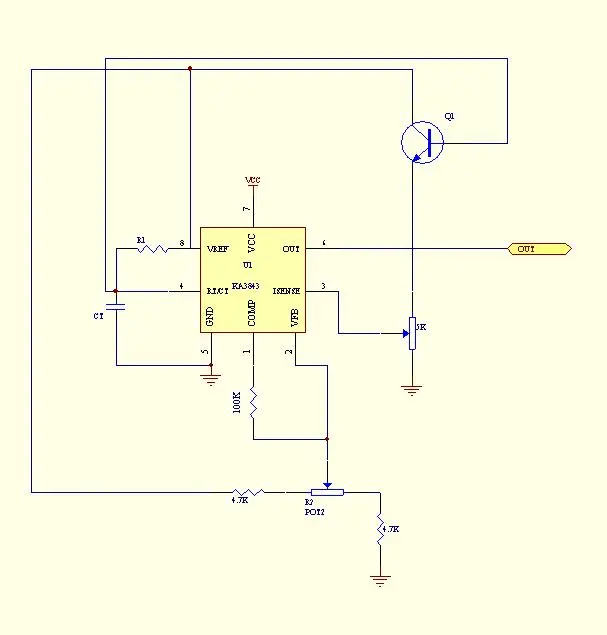

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113787186.jpg');}" onmousewheel="return imgzoom(this);">調2腳電位器,但注意RT\CT的配比.
0
回復
全橋
LV.3
6
2005-04-18 12:46
@liuanjun
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113787186.jpg');}"onmousewheel="returnimgzoom(this);">調2腳電位器,但注意RT\CT的配比.
3腳電位器的作用是什么?不用可以嗎,是否可以改成固定的.我試了3腳電位器可以改變頻率,不能改變脈寬,再者,3腳原來接反饋的是否按原電路不變?請回復.
0
回復
全橋
LV.3
7
2005-04-19 18:33
@liuanjun
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113787186.jpg');}"onmousewheel="returnimgzoom(this);">調2腳電位器,但注意RT\CT的配比.
還是不行.7腳13.9伏.頻率71K.調3腳電位器脈寬有變化,調2腳單位器脈寬沒有變化.3腳1伏時,1腳7.7伏,2腳0.5伏.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113906778.gif');}" onmousewheel="return imgzoom(this);">
0
回復
zhzh
LV.1
8
2005-04-19 21:48
@liuanjun
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113787186.jpg');}"onmousewheel="returnimgzoom(this);">調2腳電位器,但注意RT\CT的配比.
不知為什么,我用uc3842電源加17v電壓調試,占空比變化很小(40%到60%)
0
回復
ganbo2005
LV.1
9
2005-04-19 23:00
@zhzh
不知為什么,我用uc3842電源加17v電壓調試,占空比變化很小(40%到60%)
能發個UC3842的模型給我嗎? 另外,你用的ORCAD哪個版本啊,我怎么沒有找到它的仿真模型啊我的是9.2版本
0
回復
liuanjun
LV.5
10
2005-04-20 08:57
@全橋
還是不行.7腳13.9伏.頻率71K.調3腳電位器脈寬有變化,調2腳單位器脈寬沒有變化.3腳1伏時,1腳7.7伏,2腳0.5伏.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113906778.gif');}"onmousewheel="returnimgzoom(this);">
3腳1V是應該過流保護以動作,2腳應該在2.42就到了最大了.我用信號發生器產生鋸齒輸入第3腳,調節伏值的確占空比有變化.原因我翻翻資料看,你要是找到跟我說一下.
0
回復
propower
LV.1
11
2005-04-20 11:12
@zhzh
不知為什么,我用uc3842電源加17v電壓調試,占空比變化很小(40%到60%)
可能還是控制環路的問題,導致電路不穩定(條件穩定),翻一下cmg的舊貼可能會有幫助-

http://bbs.dianyuan.com/topic/4745
0
回復
全橋
LV.3
12
2005-04-21 13:00
@liuanjun
3腳1V是應該過流保護以動作,2腳應該在2.42就到了最大了.我用信號發生器產生鋸齒輸入第3腳,調節伏值的確占空比有變化.原因我翻翻資料看,你要是找到跟我說一下.
2腳的電壓為什么調不到2.5伏,只有零點幾伏
0
回復
liuanjun
LV.5
13
2005-04-22 08:17
@全橋
2腳的電壓為什么調不到2.5伏,只有零點幾伏
我在資料中看到是這樣的:UC3842有兩個控制閉合環,一個是輸出電壓反饋,用于同基準電壓比較后產生誤差電壓,另一個是變壓器一次饒組中的電流在RS 上產生的電壓與誤差電壓進行比較產生調制脈沖的寬度.(現代高頻開關電源實用技術.劉勝利編著)
