請教:IR1150做的PFC的輸出電容用普通高壓電容還是高頻低阻電容?

各位兄弟:PFC的輸出電容Cout用普通高壓電容還是高頻低阻電容?如果做到1000W輸出,輸出電容要1000uF,如果是高頻低阻而且是高壓電容,價錢比較高.我手上有個600W電源,PFC用IC型號被擦掉了,Cout用只用兩個150uF250V串聯,而Cin用的很大,是兩個820uF200V串聯.IR1150資料上用的Cin可是很小的.請教各位這樣合理嗎?用IR1150做PFC可以這樣做嗎?
全部回復(19)
正序查看
倒序查看
kf080356
LV.1
2
2009-01-24 00:20
用IR-1150來做600W的PFC,Cout的電容應該不可能那麼低.兩個150uF/250V串聯.相當於只有75uF.
小弟用IR-1150做過1800W.2400W.3000W.3900W.Cout的電容至少都要1000UF以上.
0
回復
tanknet
LV.7
3
2009-01-24 14:40
是錯誤的,Cin稱為X電容,要用小CBB安規電容.Cout承受電壓在370~390之間,應該使用450V Low ESR電解電容,串聯也可,但穩定性不如單顆450V的.
0
回復
2009-02-03 13:43
@tanknet
是錯誤的,Cin稱為X電容,要用小CBB安規電容.Cout承受電壓在370~390之間,應該使用450VLowESR電解電容,串聯也可,但穩定性不如單顆450V的.
這樣的電容好像不好找嗎,請推薦一款,我以前沒找到合適的.
比如220uF/450V
0
回復
楚天?
LV.8
5
2009-02-04 20:48
Cin那么大那不是自找麻煩么……怕不是APFC的專業IC吧.
0
回復
tanknet
LV.7
6
2009-02-05 03:52
@路過炊煙
這樣的電容好像不好找嗎,請推薦一款,我以前沒找到合適的.比如220uF/450V
暈,450V電容哪家大廠沒賣的
0
回復
2009-02-05 11:32
@tanknet
暈,450V電容哪家大廠沒賣的
大哥,要高頻低阻抗,不是普通儲能的,我真孤陋寡聞了.
0
回復
楚天?
LV.8
8
2009-02-05 19:55
@路過炊煙
大哥,要高頻低阻抗,不是普通儲能的,我真孤陋寡聞了.
你的確孤陋寡聞了.
開關電源中使用的多半都是高頻低阻抗的.
你可以到一些比較大的電容生產廠家去看一下選型手冊.
比如紅寶石、擬石康等.
0
回復
epzmw
LV.2
9
2009-03-23 22:00
@kf080356
用IR-1150來做600W的PFC,Cout的電容應該不可能那麼低.兩個150uF/250V串聯.相當於只有75uF.小弟用IR-1150做過1800W.2400W.3000W.3900W.Cout的電容至少都要1000UF以上.
謝謝你的回復.我這個電源是用在功放上的,但手上樣板確實是這樣用的,PFC用IC不是1150,請教老兄用的Cout在哪里購買?高壓高頻低阻抗電容好找嗎?
0
回復
epzmw
LV.2
10
2009-03-23 22:03
@tanknet
是錯誤的,Cin稱為X電容,要用小CBB安規電容.Cout承受電壓在370~390之間,應該使用450VLowESR電解電容,串聯也可,但穩定性不如單顆450V的.
謝謝你的回復.Cin可以用接交流端的那種安規電容嗎?
0
回復
epzmw
LV.2
11
2009-03-23 22:05
@楚天?
Cin那么大那不是自找麻煩么……怕不是APFC的專業IC吧.
謝謝你的回復.我手上的成品樣板確實這么用,我也覺得好奇怪.
0
回復
epzmw
LV.2
12
2009-03-23 22:09
@楚天?
Cin那么大那不是自找麻煩么……怕不是APFC的專業IC吧.
手上樣本是用于專業功放的,不明白Cin為什么用到這么大,但是輸出功率很有力.不明白為什么這樣用.PFC用IC不是1150,而且已經擦掉型號了.我打算用1150做.
0
回復
epzmw
LV.2
13
2009-03-23 22:15
用1150做的樣板已經做出來,可以工作了,但是長效應管比較熱,可是這個IC的占空比是不固定的,所以沒法測量長效應管的柵極波形,大家?guī)臀页龀鲋饕庠趺凑{(diào)試呀.
0
回復
tanknet
LV.7
14
2009-03-24 23:04
@epzmw
用1150做的樣板已經做出來,可以工作了,但是長效應管比較熱,可是這個IC的占空比是不固定的,所以沒法測量長效應管的柵極波形,大家?guī)臀页龀鲋饕庠趺凑{(diào)試呀.
你的示波器不支持瞬間采樣固定嗎
0
回復
sjpe_mail
LV.3
15
2009-03-25 17:17
@epzmw
用1150做的樣板已經做出來,可以工作了,但是長效應管比較熱,可是這個IC的占空比是不固定的,所以沒法測量長效應管的柵極波形,大家?guī)臀页龀鲋饕庠趺凑{(diào)試呀.
占空比本來就是不固定的,這個片子對LAYOUT比較高.
0
回復
tanknet
LV.7
16
2009-03-27 02:36
@epzmw
用1150做的樣板已經做出來,可以工作了,但是長效應管比較熱,可是這個IC的占空比是不固定的,所以沒法測量長效應管的柵極波形,大家?guī)臀页龀鲋饕庠趺凑{(diào)試呀.
趕快換臺好示波器吧.....
0
回復
楚天?
LV.8
17
2009-04-03 13:31
@epzmw
用1150做的樣板已經做出來,可以工作了,但是長效應管比較熱,可是這個IC的占空比是不固定的,所以沒法測量長效應管的柵極波形,大家?guī)臀页龀鲋饕庠趺凑{(diào)試呀.
PFC當然沒辦法固定占空比了……
0
回復
wsmnier
LV.1
18
2009-05-07 17:49
@kf080356
用IR-1150來做600W的PFC,Cout的電容應該不可能那麼低.兩個150uF/250V串聯.相當於只有75uF.小弟用IR-1150做過1800W.2400W.3000W.3900W.Cout的電容至少都要1000UF以上.
kf080356你好
我現在遇到一個很嚴重的問題
開機就炸保險絲,mos管GDS全短路
驅動波形很亂,在原本一個周期里有在低電平里有其他周期波形的高電平,這樣形成均是高電平,開機就燒mos,
我本設定的是100khz的頻率
不知到這么上圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2231111241689780.png');}" onmousewheel="return imgzoom(this);">
0
回復
wsmnier
LV.1
19
2009-05-07 17:56
@kf080356
用IR-1150來做600W的PFC,Cout的電容應該不可能那麼低.兩個150uF/250V串聯.相當於只有75uF.小弟用IR-1150做過1800W.2400W.3000W.3900W.Cout的電容至少都要1000UF以上.

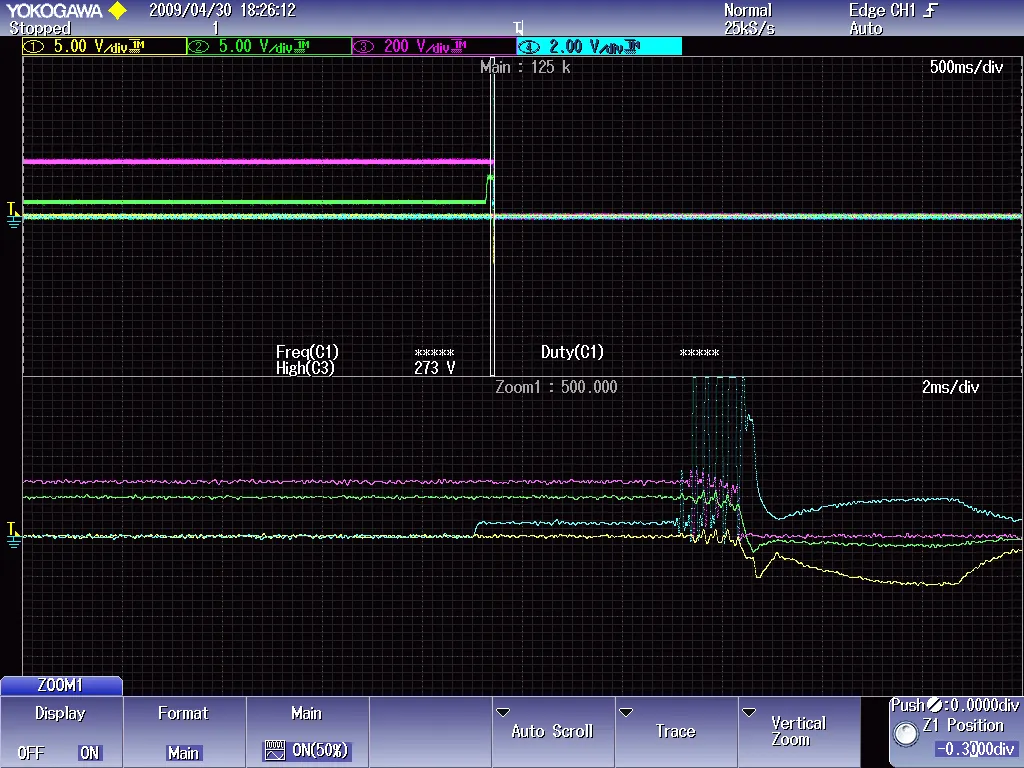

紫色mos管D
綠色6pin VFB
藍色8pin gate
黃色3pin isns
0
回復
wsmnier
LV.1
20
2009-05-07 17:57
@wsmnier
紫色mos管D綠色6pinVFB藍色8pingate黃色3pinisns
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2231111241690241.png');}" onmousewheel="return imgzoom(this);">
0
回復
