Output:
Va range unit curent
Sec1 7.5 7.3~7.7 Vdc 500 mA
Sec2 18 17~19 Vdc 100 mA
Sec3 24 22~26 Vdc 100 mA
Sec4 18 16~20 Vdc 100 mA
Sec5 18 16~20 Vdc 100 mA
Input: 200~400Vdc
哪位大哥幫小弟設計下,如果能提供過程,更是感恩不盡...
變壓器設計---求助
全部回復(15)
正序查看
倒序查看
@sixbrother
PRI:364Ts/0.14mmS7.5V/0.5A:15Ts/0.38S18V/0.1A:34Ts/0.18mmS24V/0.1A:45Ts/0.18mmLp=7.0mHgap=0.7mmSEC繞組兩邊各加1.5mm擋墻膠帶.
我這個變壓器,之前有人做過,是:
P1: 70x2Ts/0.20mm
S17.5V/0.5A: 9Ts/0.2
S18V/0.1A: 16Ts/0.2mm
S24V/0.1A: 21Ts/0.2mm
Lp=1.7mH
結果線包已經很胖了,但是上機試是OK的.
六兄,能給出您的計算過程嗎?
附件是我的計算過程,可是算一半就算不下去了,請幫忙檢查下是哪里錯了,謝謝!
2929041231745396.xls
P1: 70x2Ts/0.20mm
S17.5V/0.5A: 9Ts/0.2
S18V/0.1A: 16Ts/0.2mm
S24V/0.1A: 21Ts/0.2mm
Lp=1.7mH
結果線包已經很胖了,但是上機試是OK的.
六兄,能給出您的計算過程嗎?
附件是我的計算過程,可是算一半就算不下去了,請幫忙檢查下是哪里錯了,謝謝!
2929041231745396.xls
0
回復
@xiayyan
我這個變壓器,之前有人做過,是:P1: 70x2Ts/0.20mmS17.5V/0.5A: 9Ts/0.2S18V/0.1A: 16Ts/0.2mmS24V/0.1A: 21Ts/0.2mmLp=1.7mH結果線包已經很胖了,但是上機試是OK的.六兄,能給出您的計算過程嗎?附件是我的計算過程,可是算一半就算不下去了,請幫忙檢查下是哪里錯了,謝謝!2929041231745396.xls
給你一個 參考下
1428051231751809.xls
1428051231751809.xls
0
回復
@xiayyan
我這個變壓器,之前有人做過,是:P1: 70x2Ts/0.20mmS17.5V/0.5A: 9Ts/0.2S18V/0.1A: 16Ts/0.2mmS24V/0.1A: 21Ts/0.2mmLp=1.7mH結果線包已經很胖了,但是上機試是OK的.六兄,能給出您的計算過程嗎?附件是我的計算過程,可是算一半就算不下去了,請幫忙檢查下是哪里錯了,謝謝!2929041231745396.xls
匝數與DCM/CCM有關,與B值有關,B值越大匝數越少,但core loss就越大,往往溫升高就是core loss太大引起的,因為線徑大家都會取!
0
回復
@xiayyan
我這個變壓器,之前有人做過,是:P1: 70x2Ts/0.20mmS17.5V/0.5A: 9Ts/0.2S18V/0.1A: 16Ts/0.2mmS24V/0.1A: 21Ts/0.2mmLp=1.7mH結果線包已經很胖了,但是上機試是OK的.六兄,能給出您的計算過程嗎?附件是我的計算過程,可是算一半就算不下去了,請幫忙檢查下是哪里錯了,謝謝!2929041231745396.xls
當7.5V/0.5A=9Ts時,
16Ts=18V?
21Ts=24v?

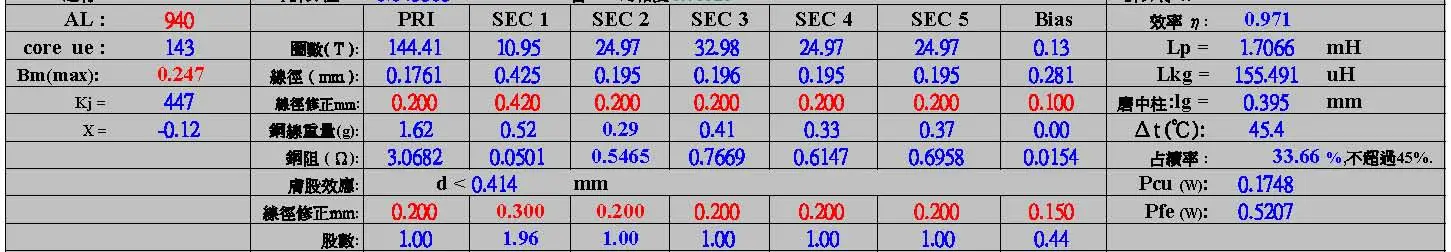

DCM設計(L=1.7mH時,Dmax=0.35):
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1053951231815883.jpg');}" onmousewheel="return imgzoom(this);">

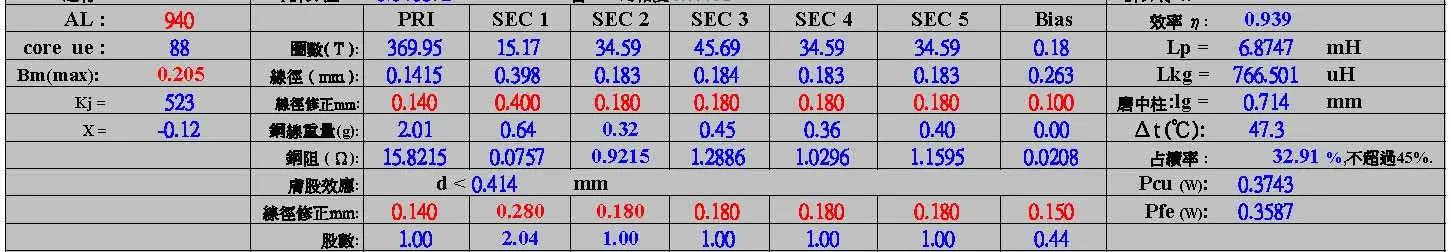

CCM設計(KRP=2/3,Dmax=0.5):
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1053951231817531.jpg');}" onmousewheel="return imgzoom(this);">
16Ts=18V?
21Ts=24v?
DCM設計(L=1.7mH時,Dmax=0.35):
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1053951231815883.jpg');}" onmousewheel="return imgzoom(this);">
CCM設計(KRP=2/3,Dmax=0.5):
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1053951231817531.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xiayyan
六兄,煩勞給小弟講解下該解釋.
Ippk = Po/(ηVinmin*Dmax(1-KRP/2))
IpRMS= Ipk*(Dmax*(KRP^2/3-KRP+1))^0.5
Ispk = Po*Np/(η*Vmin*Dmax*(1-KRP/2)*Ns)
Isrms=Ispk*((1-Dmax)*(KRP2/3-KRP+1)^0.5
Lp = Vinmin*Dmax/(Ippk*f*Krp)
Np=Lp*Ipk/(Ac*B)*10^4
Ns = Np*Eo/Vinmin*(1-Dmax)/Dmax
n =Np/Ns = (Vinmin/Eo)*(Dmax/(1-Dmax))
lg = 0.4π*F*10^-8*Ac*Np^2/Lp-1/AL 其中F = 1+lg/Ac^0.5*Ln(2G/lg)
J=Kj*Ap^-0.12
d = 11.287(IpRMS/J)^0.5
IpRMS= Ipk*(Dmax*(KRP^2/3-KRP+1))^0.5
Ispk = Po*Np/(η*Vmin*Dmax*(1-KRP/2)*Ns)
Isrms=Ispk*((1-Dmax)*(KRP2/3-KRP+1)^0.5
Lp = Vinmin*Dmax/(Ippk*f*Krp)
Np=Lp*Ipk/(Ac*B)*10^4
Ns = Np*Eo/Vinmin*(1-Dmax)/Dmax
n =Np/Ns = (Vinmin/Eo)*(Dmax/(1-Dmax))
lg = 0.4π*F*10^-8*Ac*Np^2/Lp-1/AL 其中F = 1+lg/Ac^0.5*Ln(2G/lg)
J=Kj*Ap^-0.12
d = 11.287(IpRMS/J)^0.5
0
回復
@sixbrother
Ippk=Po/(ηVinmin*Dmax(1-KRP/2))IpRMS=Ipk*(Dmax*(KRP^2/3-KRP+1))^0.5Ispk=Po*Np/(η*Vmin*Dmax*(1-KRP/2)*Ns)Isrms=Ispk*((1-Dmax)*(KRP2/3-KRP+1)^0.5Lp=Vinmin*Dmax/(Ippk*f*Krp)Np=Lp*Ipk/(Ac*B)*10^4Ns=Np*Eo/Vinmin*(1-Dmax)/Dmaxn=Np/Ns=(Vinmin/Eo)*(Dmax/(1-Dmax))lg=0.4π*F*10^-8*Ac*Np^2/Lp-1/AL其中F=1+lg/Ac^0.5*Ln(2G/lg)J=Kj*Ap^-0.12d=11.287(IpRMS/J)^0.5
先謝了.請問KRP和KRP2/3指的是什么?
---------明白了
但是我根據你的公式做到EXCEL里,好像還是不對啊.
Krp=1時,理論上應該就是DCM/CCM臨界了,可是算出來不一致.
請幫忙看下附件中的EXCEL. 2929041231988126.xls
---------明白了
但是我根據你的公式做到EXCEL里,好像還是不對啊.
Krp=1時,理論上應該就是DCM/CCM臨界了,可是算出來不一致.
請幫忙看下附件中的EXCEL. 2929041231988126.xls
0
