輸入電容我用了4只470UF的電容,另加兩只CBB電容,容量應該夠了,請問"環路控制(PI)補償"從哪里下手

看看負載減少的波形是不是這樣,或主變初級減少2-3匝看看?

我覺得要減少次極匝數.

我的電源半橋拓撲,原邊繞了46圈,樓上說減少原邊匝數,是不是有過這種經驗

380V輸入,輸入不帶PFC,輸入濾波電容小,環路低頻增益低,造成輸出紋波大.順便提一下,你的輸入整流后波形也應該是這個樣子,只不過幅值大一些.

輸出端交流補償欠量,導致帶寬太寬．Q值點變的很多．

輸入整流后波形和這個差不多,幅值有10伏吧,輸入電容小的話開關管的波形會向下傾斜,但我這個沒有;環路參數已經調過很多次了,一直沒效果

你把你反饋環路那部分貼出來看看

好的500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1383301232085630.jpg');}" onmousewheel="return imgzoom(this);">

環路怎么設計的這么復雜?C6電容是不是太大了?另外R31減小對紋波有什么影響?

需要C6接地嗎?去掉微分環節,加大比例環節value,可以減少工頻紋波

c6R31已經去掉了,還是不行

"加大比例環節value"如何改動

負載減小后,紋波會減小,減少主變匝數沒效果

輸出端交流補償欠量  怎樣改動

環路問題不少,c6去掉.
r5,c2應串聯,相位補償需要加一個電阻限制一下,同時相位補償電容不夠.
他媽的,你看看書行嗎,這種問題提出來真耽誤別人.
能提出這種問題,肯定其它問題還有不少,慢慢積累吧.

直流增益太低以及環路不合理.建議找個成熟的電路參考一下.

這套參數我以前常用,不知道為什么這次出了問題,謝謝你,我再好好調調

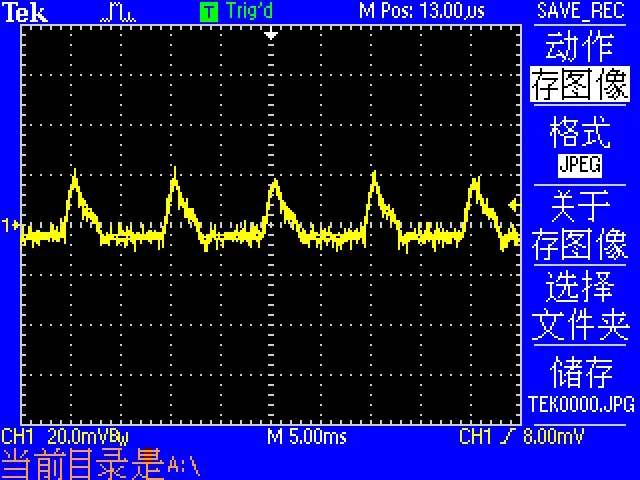

問題解決了,現附上紋波圖,盡管還有一些低頻紋波,不過對付老板和客戶,足夠了500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1383301234156077.jpg');}" onmousewheel="return imgzoom(this);">

看樣子低頻抑制的還是不夠.先交任務,回頭再調吧.

我覺得應該這樣

你能幫我解決問題我很感謝,但你不干凈的嘴巴該洗洗了,沒教養的孩子

您好，最后問題是怎么解決的，求教。我現在也有類似的問題
