驅動在燈杯里,燒機1小時IC表面溫度:102,整流管:106,保護
過段時間有重起
用TNY278做的LED驅動電源怎么熱保護!
全部回復(16)
正序查看
倒序查看
@zhaoshiwen
你做多少W輸出,變壓器參數如何?
我的是LED驅動電源,電源在密閉燈杯里,測過燈杯里邊環境溫度在燈杯工作溫度在環境50度時有65度,輸出11V,恒流550MA
TNY278
變壓器:RM5 47/5 0.5MH
我現在換成TNY280,現在IC沒有過溫度保護,就是內部元件溫度高(后端電解溫度最高:50環境時110度,比整流管溫度還高)
變壓器試過47/5,47/7,55/7,62/5,62/7
還是不行
TNY278
變壓器:RM5 47/5 0.5MH
我現在換成TNY280,現在IC沒有過溫度保護,就是內部元件溫度高(后端電解溫度最高:50環境時110度,比整流管溫度還高)
變壓器試過47/5,47/7,55/7,62/5,62/7
還是不行
0
回復
@whchery
我的是LED驅動電源,電源在密閉燈杯里,測過燈杯里邊環境溫度在燈杯工作溫度在環境50度時有65度,輸出11V,恒流550MATNY278變壓器:RM547/50.5MH我現在換成TNY280,現在IC沒有過溫度保護,就是內部元件溫度高(后端電解溫度最高:50環境時110度,比整流管溫度還高)變壓器試過47/5,47/7,55/7,62/5,62/7還是不行

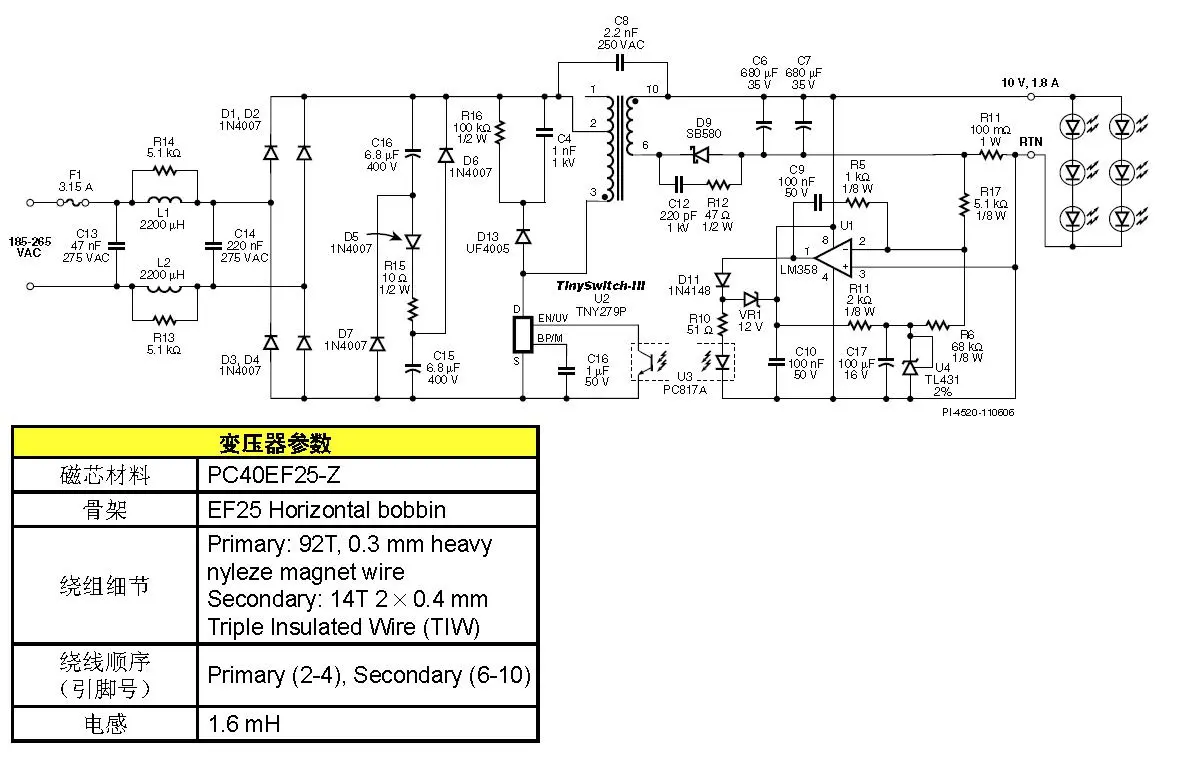

我做的是TNY280G,做10V/1.8ALED驅動電源,輕載的時候正常,當達到1.8A時候吸收回路二極管就發燙冒煙,我用的是EF25磁芯.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3296201245850059.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3296201245850059.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@sunyucen
我做的是TNY280G,做10V/1.8ALED驅動電源,輕載的時候正常,當達到1.8A時候吸收回路二極管P6KE150A就發燙冒煙,吸收回路R16改成1K又串一個一個P6KE150A二極管是160V的,我用的是EF25磁芯.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/3296201245850059.jpg');}"onmousewheel="returnimgzoom(this);">
用280G的話,NP:NS=144:14
LP= 792uH
你試試這個,如果你按照279的匝比做的話,電流密度太大,肯定會發燙
LP= 792uH
你試試這個,如果你按照279的匝比做的話,電流密度太大,肯定會發燙
0
回復
@whchery
我的是LED驅動電源,電源在密閉燈杯里,測過燈杯里邊環境溫度在燈杯工作溫度在環境50度時有65度,輸出11V,恒流550MATNY278變壓器:RM547/50.5MH我現在換成TNY280,現在IC沒有過溫度保護,就是內部元件溫度高(后端電解溫度最高:50環境時110度,比整流管溫度還高)變壓器試過47/5,47/7,55/7,62/5,62/7還是不行
RM的磁芯做100K以下的低頻是不行的,功率出不來,損耗太大,你用EE13就可以了
0
回復
@whchery
我的是LED驅動電源,電源在密閉燈杯里,測過燈杯里邊環境溫度在燈杯工作溫度在環境50度時有65度,輸出11V,恒流550MATNY278變壓器:RM547/50.5MH我現在換成TNY280,現在IC沒有過溫度保護,就是內部元件溫度高(后端電解溫度最高:50環境時110度,比整流管溫度還高)變壓器試過47/5,47/7,55/7,62/5,62/7還是不行
我做的是TNY280G,做10V/1.8ALED驅動電源,輕載的時候正常,當達到1.8A時候吸收回路二極管P6KE150A就發燙冒煙,吸收回路R16改成1K又串一個一個P6KE150A二極管是160V的,我用的是EF25磁芯.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3296201245850059.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3296201245850059.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@sunyucen
謝謝你的回復,我試了,不行啊,我用了兩個P6KE150A相串還是發燙,也就是說吸收回路電壓在250V時候在串上2K的電阻也不行,電阻在加大就會炸掉TNY280.
不知道你具體情況,用PI軟件幫你弄了2個,你自己試試吧 1968661246408270.rar 1968661246408276.xls
