求絕對能用的494推免方波逆變電路
494推場管 汽車音響用 能輸出 功率大就行
全部回復(5)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234531198.jpg');}" onmousewheel="return imgzoom(this);">

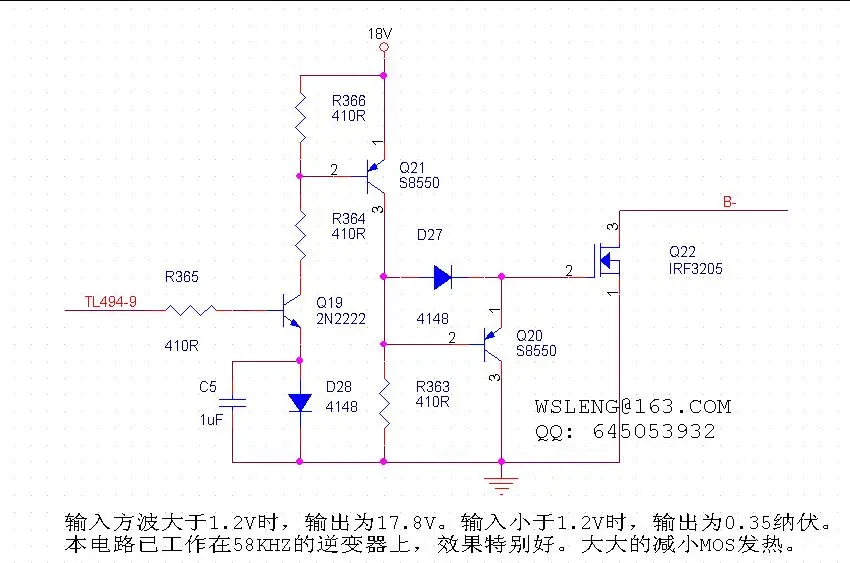

用下我這個電路,保證效果好.
0
回復
@wangshilei
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234531198.jpg');}"onmousewheel="returnimgzoom(this);">用下我這個電路,保證效果好.
3樓我剛在另外一個帖子看過你的電路了,用了這么多管子?這個和只使用一只8550+4148的電路相比怎么樣?LZ試過沒?
可能一只8550+4148的電路比LZ原來用的8050+8550的電路還要好.
可能一只8550+4148的電路比LZ原來用的8050+8550的電路還要好.
0
回復
@hk007
3樓我剛在另外一個帖子看過你的電路了,用了這么多管子?這個和只使用一只8550+4148的電路相比怎么樣?LZ試過沒?可能一只8550+4148的電路比LZ原來用的8050+8550的電路還要好.
用一只8550+4148 我試驗過,因?yàn)樗禽斎腚妷捍笥谳敵鲭妷旱?電壓下降到7V以下時,MOS G也小于7V, 不能夠讓3205很好的導通,長時間工作還會燒管的.我這電路,在輸入高電平為1.3V以上時,就能輸出18v了,MOS能正常工作.
因?yàn)槲易龅哪孀円獜?V-15V范圍工作的.
因?yàn)槲易龅哪孀円獜?V-15V范圍工作的.
0
回復

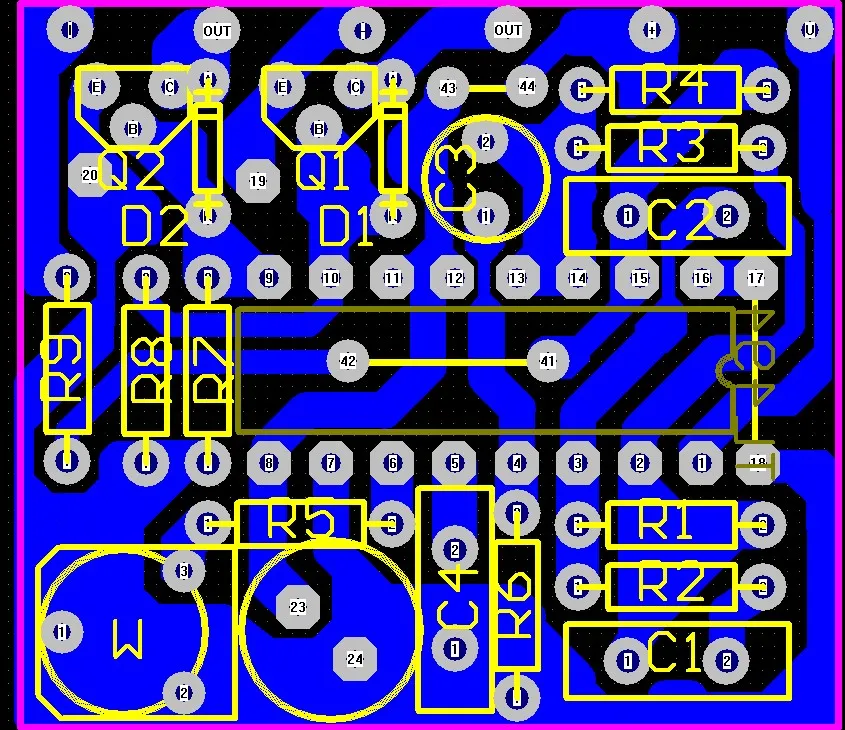

一直在用的TL494驅動電路,V端取取樣電壓穩壓,I端電壓取樣電壓過流保護.不要穩壓和過流的話I端不接,V端接地就行了.電路參考公版推薦電路.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1638591234631211.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1638591234631211.jpg');}" onmousewheel="return imgzoom(this);"> 0
