試試這種500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115373820.jpg');}" onmousewheel="return imgzoom(this);">

兄臺你的電路設計有誤三極管飽和了才會出現上述情況.

謝謝,我現在就是想用npn的管子,然后通過上面的電路來實現,不知道能不能指點

不是很懂,如何不飽和呢?

Rg不知取多大,因317的最小負載電流要求大于5mA.
另外若電源輸入太小,負載電阻過大,IL*RL大于Vi-0.5V
致使三極管飽和,都可能不能恒流.

你這圖理論上是對的.不能講擴流,應當講恒流.如果三極管是理想的,那你的公式是正確的.實際上三極管的BE電壓不是常數,當1.25V與ΔVBE相差不大時,才能達到一定的要求.所以把1.25V提高可以有所改善.更好的線路要看你的要求,電流多大?恒流精度多高?恒流的電壓范圍是多少?

謝謝你,我的電流要求300mA,精度當然能高就高,恒流范圍在30V以?xún)?nèi),有什么方法嗎?另外,你說的提高1.25不是很明白,如何能提高呢,因?yàn)樗枪潭ǖ?025,本來我在B和317的1腳連個1K的電阻本來以為可以穩定的,可是效果也不好.

我說的提高1.25V的意思是用7812代317.不過你的要求是兩點式恒流嗎?不能用三點的嗎?最底恒流電壓是多少?你的恒流精度起碼要多少?你不能講越高越好!這講法不對,不是講科學的態度.

估計是學習

我做實驗,一定要用317,我只是想知道問題的解決方案,如何讓我上面的電路能恒流,各種參數要求不高,只要能讓上面的電路恒流結果出來就可以了

需知道你的負載電阻大約是多少.

你的要求不高?那就不會‘不成功’.沒有具體要求的問題是瞎胡鬧.你讓人有一種被愚弄的感覺.

要求不高是因?yàn)槟茏尭嗟娜私o我建議,我想學的不是結果,而是大家的思考過程,并沒有愚弄的意思,我自己也不是很懂,所以要提出來大家?guī)兔?條件就是要用317和一個npn的三極管,并且要恒流,我用的負載是用一個5歐姆左右的電阻,電流就是300mA,順便說一句,負載多大沒有什么關系吧,負載大就是輸入電壓大而已.我做實驗一般不考慮負載,因此我只用0.1歐的電阻,這樣做的好處是可以減低輸入電壓

  看不太懂你的貼子,是Rg只有0.1歐嗎,那三極管可就大大地飽和了.
  你的電路Rg要等于2歐左右.

你要把要求講清楚,籠統的提幫忙,這論壇就有人開始時把話題講得有很多不懂,有不少人出主意,他總是講不行,因?yàn)樗麤](méi)把具體要求講出來,弄了很長時間,他來講一句問題解決了.達到什么什么目標.你現在的要求我給你出個辦法,就用一個317輸出加一電阻,輸入串一電流表,把輸出的電阻調到電流表為300MA就可以了,不過輸入電壓要大于5V,輸入輸出要各加一1UF電容,要靠近317.然后你可把電壓提高,電流基本不變.你這類事沒有必要上論壇,更不要表達不清.連恒流與擴流都分不清!2帖的又被你愚弄了.白起勁!

不是,是負載0.1歐,其實負載多大沒有關系的,恒流嘛,只要電路恒流,電路中的負載多大對電流都沒有影響的,我要300mA恒定的話,Rg當然要等于1.25/0.3=4.2歐左右了

大家都是忙人,沒有必要耍人,因?yàn)槲业倪@種317最大電流是100毫安,要達到300毫安就必須用三極管擴流,所以想通過這樣的電路來恒流,我的說法有錯嗎?用這種317的原因是我想減小體積和廢物利用,因?yàn)橐郧坝泻脦兹f(wàn)只留下來,還有幾百只的npn三極管,現在有客戶剛好要恒流的產品,所以我就征求大家的意見,看看有什么能幫助我的,請各位大俠指點

Rg不應是1.25/0.3=4.2歐,還應減去三極管的Vbe才對.又Vbe不完全是一個常數,故glr440803曾勸你若要求精度較高時可考慮不用此種電路.

試試這個電路500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115607694.gif');}" onmousewheel="return imgzoom(this);">

謝謝兄弟,我現在要讓我那個317派上用場,有辦法嗎?

圖                             500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115635681.jpg');}" onmousewheel="return imgzoom(this);">

若要用LM317L,也請?jiān)囋囘@個吧,LM317有派場了,且恒流精度較高,負載RL共地,唯一不足的是要用PNP三級管.

  還有,你測一下三極管的漏電流.
  我修過一個恒流源,輸出三極管漏電流大,現象是小電流時不恒流,大于某值時才能恒流.

我圖上的7805就是317,只是型號沒寫上去.分壓電阻沒畫上去.原理說的過去就可以了,而且能把你手上的件用掉.

圖上標的“7805就是317?”,“分壓電阻沒畫上”也太牽扯了吧;若果是317與樓主的圖有何區別?其實正如7帖的glr440803講的“實際上三極管的BE電壓不是常數,當1.25V與ΔVBE相差不大時,才能達到一定的要求”.

看一下樓主的NPN管C極是怎么接的

如果把LOAK短路,就是典型的三端穩壓器的擴流電路,輸出電壓為317的設定電壓減去三極管的VEB.這種恒流電路我以前在別的書上見過,恒流值等于VO/RG.

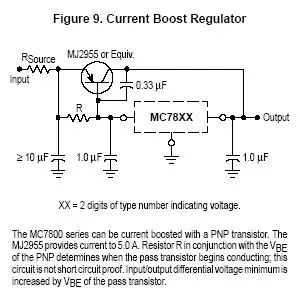

78系列典型的擴展電流電路                                              7805典型的恒流電路
  500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115731185.jpg');}" onmousewheel="return imgzoom(this);">              500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115732452.gif');}" onmousewheel="return imgzoom(this);">


請見本壇以前的帖子《話題:請教三極管擴流原理》:http://bbs.dianyuan.com/topic/8235

樓主再三求人幫忙,得到眾人的關注、出主意后卻消失了,果真白忙乎了!

你上傳的電路我分析了一下
左邊電路,當電流使R上的壓降大于MJ2955的導通電壓時,它工作分流,但其導通也不能使輸出電壓大于output,這個電路我在電子報上見過.
右邊的電路恒流原理和我的思路是一樣的,但我堅持我的電路原理沒問題,樓主也是要求用NPN的三極管.
歡迎指正.

shuang 的電路是可以恒流的,關鍵是你的的連接方法使輸入電壓提高很多,也就是說我必須增加輸入電壓值,而我的電路的好處是電壓就從317取了,我一定要用317和npn管,所以那些不是這種型號的朋友就不用再往上發別的圖片了,我不能用,另外,我的317最大電流是100mA的,我用c2611(Ic=100mA)的試時發現能恒流達240mA,可是用8050(Ic=1A)、9013(Ic=1A)的三極管卻不能恒流,不知道什么原因,請大家繼續提意見.
