78系列穩壓?jiǎn)栴}!(求助)
我設計的一個多路輸出開關電源{『反激式,控制芯片采用3842,tl431+光耦反饋,輸出電壓有+24V【0.6A】、+12V【0.5A】、-12V、+5V【0.5A】』},采用24V輸出為控制回路,其他路分別用7812、7912、7805穩壓,現在的情況是24V已經穩定,負載調整率0.5%,其他路帶載能力差,5V空載輸出4.95V(此時7805輸入電壓8.8V),5V帶載0.5A時降為4.3V(此時7805輸入電壓6.8V),而24V一直穩定.請問為什么在24V穩定的情況下7805的輸入電壓會下降?如何解決?還有7805空載輸出4.95正常嗎?
全部回復(12)
正序查看
倒序查看
@goodright
不是太明白你的連接,不過大概可以估計是你的24v設計功率太小,理論上這一路至少要有(24*0.6)+2*(12*0.5)+(5*0.5)=28.9w并加上你的穩壓芯片的耗散功率(輸入-輸出)*這一路的電流值,這個耗散功率要按你的次級連接來定考慮效率和損耗還要更大,最好把你的圖法上來給你分析一下

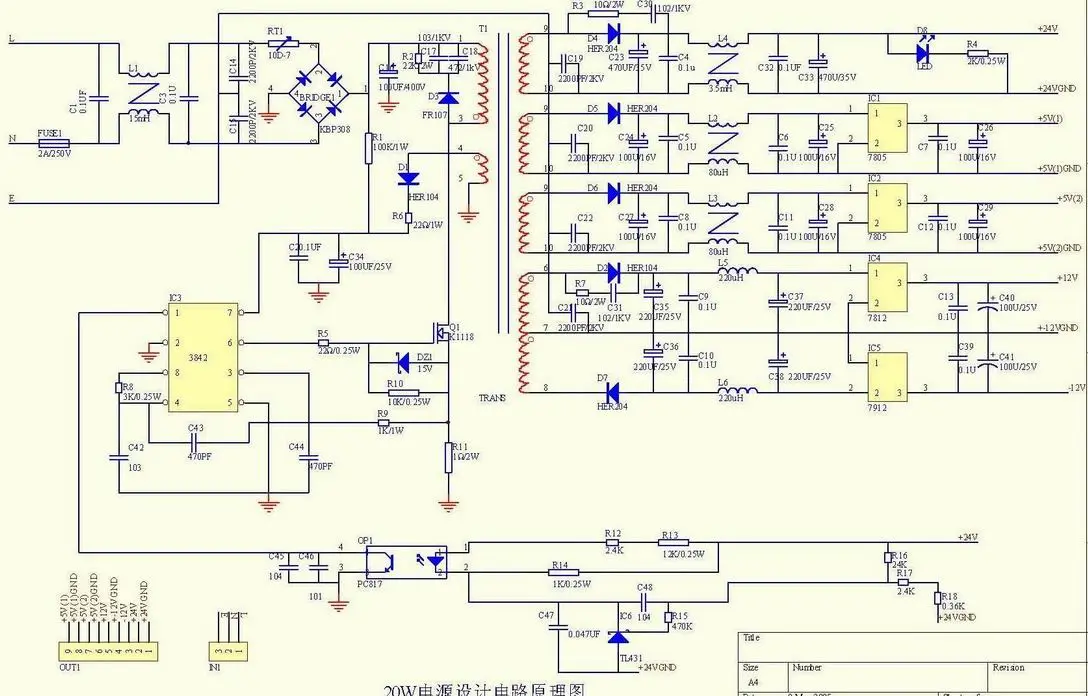

謝謝!我把圖貼上來了請指點.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115636281.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115636281.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@tony155
謝謝!我把圖貼上來了請指點.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1115636281.jpg');}"onmousewheel="returnimgzoom(this);">
按照你這樣的接法,那就不僅僅是24V加載不夠的問題了,這個思路,是用匝數匹配出離輸出比較近的電壓值然后用78來穩壓,以減少穩壓片的耗散功率,(不知道理解的對不對)實際上是在做多路,那就還有交叉調整的問題.建議仔細調一下變壓器匝數,盡量減少變壓器漏感的影響
0
回復
@goodright
按照你這樣的接法,那就不僅僅是24V加載不夠的問題了,這個思路,是用匝數匹配出離輸出比較近的電壓值然后用78來穩壓,以減少穩壓片的耗散功率,(不知道理解的對不對)實際上是在做多路,那就還有交叉調整的問題.建議仔細調一下變壓器匝數,盡量減少變壓器漏感的影響
謝謝!我發現是變壓器和7805都有問題,換了個7805后空載輸出5.05V ,帶載后輸出也升高了.換了個7805后電壓雖然達不到5V ,但我覺得是7805的輸入電壓不夠高.現在正在改進變壓器.
0
回復
@goodright
對,深表同意,電源成本是關鍵,我現在穩壓器使用的場合是要求某路完全隔離不共地,或者相對于主回路過于輕載的回路,不知道這兩種情況還有沒有大俠從電路的角度再提點建議.
輸出整流二極管不要用高效率二極管.
首先推薦肖特基:低壓低功耗,超高速,其反向恢復時間極短(幾Ns---10Ns);正向壓降一般0.3--0.7,整流卻可以達到幾百A---幾千A;這些優良特性目前是一般快速二極管和超快速二極管所沒有的.缺點:反向壓降較低,不過目前已經有了200V,甚至300--400V,不過到了那個壓降,成本會上去;所以當輸出電壓>30V,我們一般用超快速DIODE,但是電源效率會下降一些.HER303,是高效率整流二極管,效率也會低一些.
首先推薦肖特基:低壓低功耗,超高速,其反向恢復時間極短(幾Ns---10Ns);正向壓降一般0.3--0.7,整流卻可以達到幾百A---幾千A;這些優良特性目前是一般快速二極管和超快速二極管所沒有的.缺點:反向壓降較低,不過目前已經有了200V,甚至300--400V,不過到了那個壓降,成本會上去;所以當輸出電壓>30V,我們一般用超快速DIODE,但是電源效率會下降一些.HER303,是高效率整流二極管,效率也會低一些.
