請求幫助:ups 輸出波形

我做得ups怎么是這種波形?使用的是ir3525,驅動波形很好!mos 管使用IRF2807,頻率是50Hz.
請大俠幫我看看!

全部回復(4)

只看樓主

正序查看

倒序查看

nelson

LV.3

2005-05-13 09:27

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115947625.jpg');}" onmousewheel="return imgzoom(this);">

回復

nelson

LV.3

2005-05-13 16:43

@nelson

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1115947625.jpg');}"onmousewheel="returnimgzoom(this);">

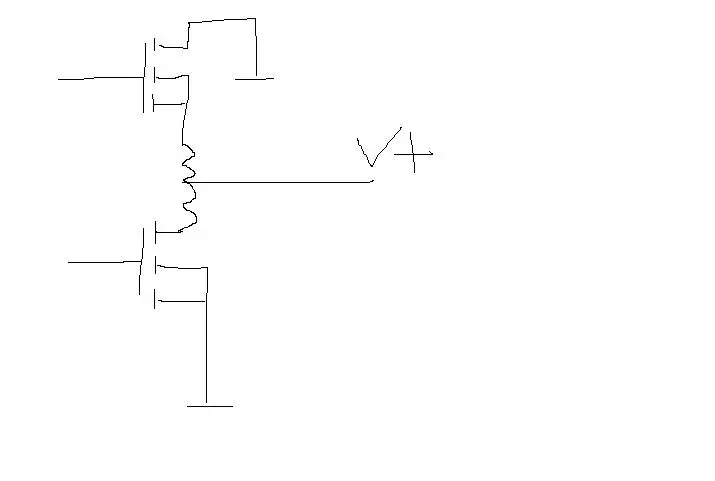

還是沒有大蝦幫我?說明:我用的是推挽電路,每一個驅動方波截止時,Vds 總是反極性,然后再緩慢截止.難道是另一個mosfet導通啦?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115973818.jpg');}" onmousewheel="return imgzoom(this);">

回復

LV.1

2005-05-14 08:43

@nelson

還是沒有大蝦幫我?說明:我用的是推挽電路,每一個驅動方波截止時,Vds總是反極性,然后再緩慢截止.難道是另一個mosfet導通啦?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1115973818.jpg');}"onmousewheel="returnimgzoom(this);">

波形正常!管子關斷后,變壓器的漏感仍然維持原來的電流方向,因?yàn)樵谠叢淮嬖诖穗娏鞯耐匪援a(chǎn)生如此波型,方波逆變器用通用脈寬調制器都是如此(全橋,單片機的除外)!
