我遇到過這種現象: 你試看你反饋繞組的相位?IP有沒有過大?
1

有時與變壓器參數有關
電源及變壓器參數如何?

加載時正常輸出過,但現在即使空載也打嗝呀?應該不是IP過大呀?
加載時正常輸出過,但現在即使空載也打嗝呀?應該不是IP過大呀?你說的反饋繞組的相位是指它的繞向吧?你最后是怎么解決的!?

Parameter as follows:
input:55-70vdc
output:12v,+15v,-15v

我的就是反饋繞組相位反了!你用的是那個型號啊,會不會過壓保護電阻變值了?
!

能不能把你的固定電話給我?
我想請教你幾個問題!我的13186438560
相位反了,是不是指它的繞向不對?我用的是TOP414!

對,你看看你繞向有沒有問題!!!有什么問題就提出來,大家多交流,我知道的
我一定會說的,我也一樣希望能幫上你的忙!!

電話我有機會在給你!!!

但我的正常輸出過的呀?
但我的正常輸出過的呀?讓我再檢查檢查!

變壓器參數?
用TOP廠家提供的變壓器設計軟件pi expert試一下
軟件給出的參數與實際調整的參數差不多

謝謝!
謝謝你,可我沒這個軟件啊,在哪能下載它啊?

到www.powerint.com可以得到免費下載!!!
1

終于不打嗝了!
將原邊吸收穩壓管換大后我的輔助電源終于不打嗝了,是什么原因呢?

還有一問題
我采用12V輸出為反饋電壓,可反饋點電壓為2.47V,低于2.5V,TL431的C,A壓降很大,限流電阻為100歐,基本上沒壓降,為什么反饋點為2.47就穩定了呢?

過壓保護了!!!!
1

你那個電阻是光偶的吧,100R太小了吧!!!C、A的壓降等于輸出減去2.5V,
這是輕負載,C、A的電壓會隨負載變重而變小!但幅度都不會大!

100R是太小!但穩定時,它上面的壓降太小啊,竟不到1V!
100R是太小!但穩定時,它上面的壓降太小啊,竟不到1V!什么原因呢?

過壓保護?
正常后,輸入很小時也有這種現象啊,當輸入加到某一值時輸出就正常了,應當不是過壓保護吧?

我差不多暈了,你把圖紙貼上來吧!
1

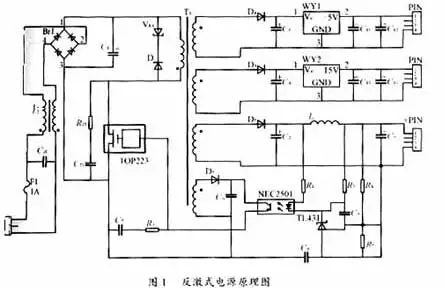

圖紙!
1

典型的反激電路
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1076642529.jpg');}" onmousewheel="return imgzoom(this);">

是保護了吧,估計是不是跟過壓和變壓器漏感都有關系呢
