升壓電感是50:5

電源我不太了解,但就此圖(L6562),我覺的有問題,升壓電感畫錯了吧,50的圈數是不是太少了,另外調整一下3腳的分壓比.1,2腳的電容也應調整一下.
不過還是要請電源的高手給你回復一下吧.

升壓電感沒錯吧,,不都是這樣..還是沒有搞定啊,
頂一下.
FAE到現在還沒有搞定,,現在要想辦法找原廠了.

不好意思,沒看清圖,我說的是L6562而此圖是OB6563.

老兄,你這個說法好有意思,看來你還沒有真正理解CRM的含義,變頻工作時肯定會出現這種情況啊,看來那個FAE也是混飯的,哈哈,不好意思.你的電路沒有錯,只是感覺你作的那個保護有問題,先去掉再試試.

你是說那兩個三極管做的保護電路嗎,

是的,那個電路應該是欠壓鎖機的.

另外請教一下,變頻模式時會伴有抖動,而且開通周期也會時長時短嗎.這個時候輸入功率和輸入PF值都在變化.是不是有這種現象.

PF值是不變的,一般0.95以上,在帶載的情況下,不會發生功率的變化.

欠壓鎖定???????我咋覺得是過壓鎖定是..

我的PF值基本上都能達到0.97以上,但是就是帶載的情況下,這個驅動抖動.然后輸入功率也有小幅變化,還有就是否PF也會有點變化.在老化30MIN,溫度高就達到130度,我想應該就是這個波形的原因.太亂了,這樣開通時大時小,MOS管調整過程中,就難免會溫度高.
現在手上沒有板,等從OB的FAE手上寄回來的時候再測試一下..去掉三極管的部分看下,,,FPC這一塊我基本上都動過了,就是三極管這一塊沒動...呵呵.

你的R11應該要取1K左右,R36取51R左右就行了.另外還跟的散熱器結構有關系,電源不是單單的某個方面的問題.把Q6換成2N4403,增大下拉的電流額值,2N3906最大峰值電流才0.2A,2N4403最大峰值電流0.6A.你后面哪個電路也可能是電壓跟隨作用的.我覺得這個電路有問題.

我剛才計算了一下,你的那個Q2,Q3是做電壓跟隨用的.先前的解釋有誤,不好意思.呵呵

R11,Q6這一塊電路沒接,,所以這一塊也不會影響.

你這么一說我好像有點印象,輸入低壓的時候,那,Q2,Q3不起作用,輸入高了.同樣取到一個反饋?zhàn)饔?還可以起到一個穩壓的效果

原來是你的驅動電路有問題,所以MOS很燙,一般的設計是慢速開通,快速關斷,在D3,R36反并聯一個1N4148

在AC低壓時,PFC的輸出電壓應該在240VDC左右,當輸入到240VAC時,PFC輸出達到400VDC左右.

取消了,Q6這一塊以后,我反接了,4148,不然放電時候太慢．．．
低壓輸入的時候,輸出為250V左右．

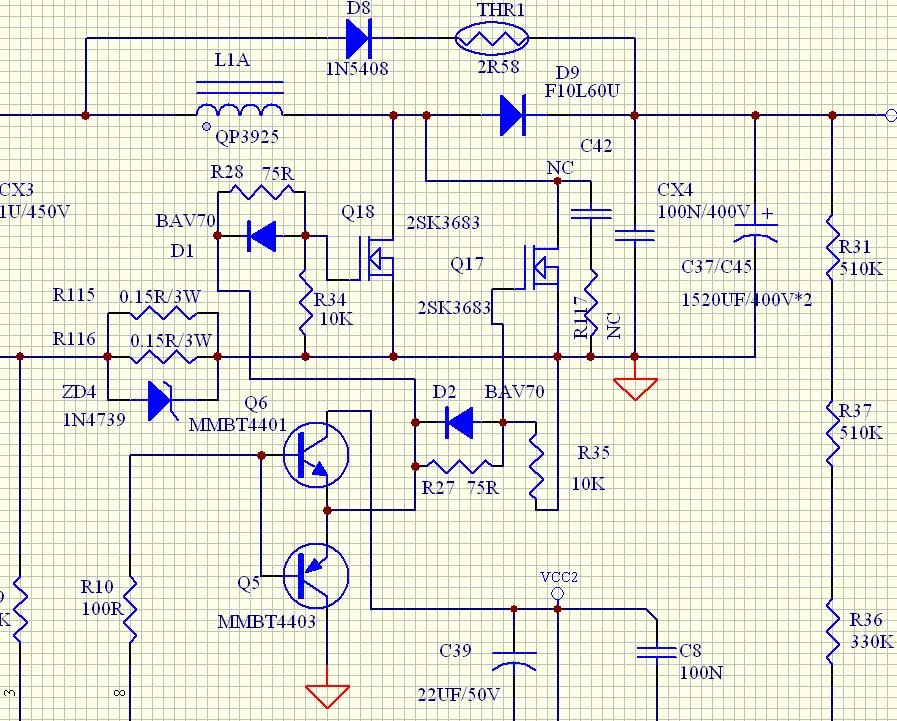

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/318621235617817.jpg');}" onmousewheel="return imgzoom(this);">

你這個功率是不是有300W啊,兩極開關,還有圖騰柱.
兩極開關要一致性好就好, 不然容易分配不平,出問題

芯派科技(Semipower)專注于場效應管的研發、生產和銷售,引進國外先進的設計、制成及檢測設備,采用元胞結構的VDMOS技術,在全國率先推出自有品牌—SAMWIN系列場效應管產品.在產品品質方面達到FAIRCHILD、ST、PHILIPS國際知名產品的質量標準,在內阻和關斷時間上甚至優于國外同類同質產品,并與全球OEM和ODM知名廠商建立了緊密的合作關系.現已成為NOKIA,LG,PHILIPS等著名公司的全球供應商.

兄弟說的沒有錯,我們目前只是做到400W,當然更大的功率也可以,關鍵是驅動的走線最好做到一樣長,現在量產了很多,基本沒有什么問題,我用的是2PCS02.

那不是欠壓保護,那是電壓跟隨,就是分段升壓

樓主,不知道你調OB6563時有沒有遇到264V時升壓電感叫的問題?我用示波器量PFC輸出波型失真,PF值也降低了.有沒有好的解決辦法?

把PFC電壓作到400VDC.

我現在PFC電壓也有394V了,還有沒有別的解決辦法呢?

PFC輸出電壓穩定嗎?

穩定,PFC電路在265V交流電壓輸入時最低能升到多少伏?dengyuan 說的升到400V是有好轉,但是也是在臨界點,如果我的PFC電壓反饋點誤差大一些,電壓升不到400V,工作也不正常,這樣不利于批量生產.(老板要求MOS管用600V耐壓的,電容用400V耐壓的!!郁悶)

在AC264V的時候PFC輸出最少要大于375V,正常要做到385V最少,如果低于375V那就是降壓了.
好象你的PF值都是正常的和PFC輸出電壓都是正常的,PFC驅動抖動的話可能是示波器沒測好吧.

PF值不正常,會不會跟升壓電感有關?
