可否是過加大輸出電容量

謝謝!這個我試過了但不是十分明顯.

老大,你的輸出不到5V是不是欠載啊?
輸出電容是依負載改變的,確實加大不一定就有用.

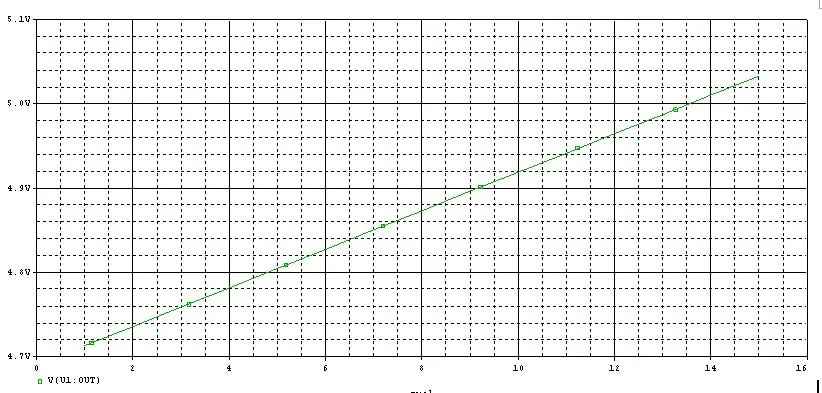

可以變動一下R4的值達到自己要的輸出電壓.當R4到13.5的時差不多就有5V了,但這個值不能太大了,它會改變電源的工作頻率.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1116298080.jpg');}" onmousewheel="return imgzoom(this);">

輸出紋波和開關頻率,電感值成反比,和輸出電容ESR成正比.
我個人覺得應該增大頻率,不過我不理解你為什么用那么大的電感?

呵呵^^^寫錯應為100.謝謝!電容太差了.不過我的電容也的確有點小了.

電容已經夠了,電感已經夠大了,如果紋波的頻率是開關頻率,那你也可以用好一點的電容比如用ESR=15mohm,如果是輸入電壓不干凈的話,那就要在輸入端加電容了,至于加多大的,要看輸入NOISE的頻率了

可以加一級LC濾波阿
