討論:高壓變壓器繞制工藝

繞制高壓變壓器時,用帶繞槽骨架會使漏感很大,甚至影響正常工作;用無繞槽骨架又會使分布電容增大.請各位經驗豐富的大師見仁見智,使后輩末學少走一點彎路.

全部回復(20)

只看樓主

正序查看

倒序查看

七年之癢

LV.9

2005-05-19 09:27

一定要用帶線槽的骨架,否則你的變壓器因為高壓二短路的.

回復

william_wu

LV.5

2005-05-19 13:29

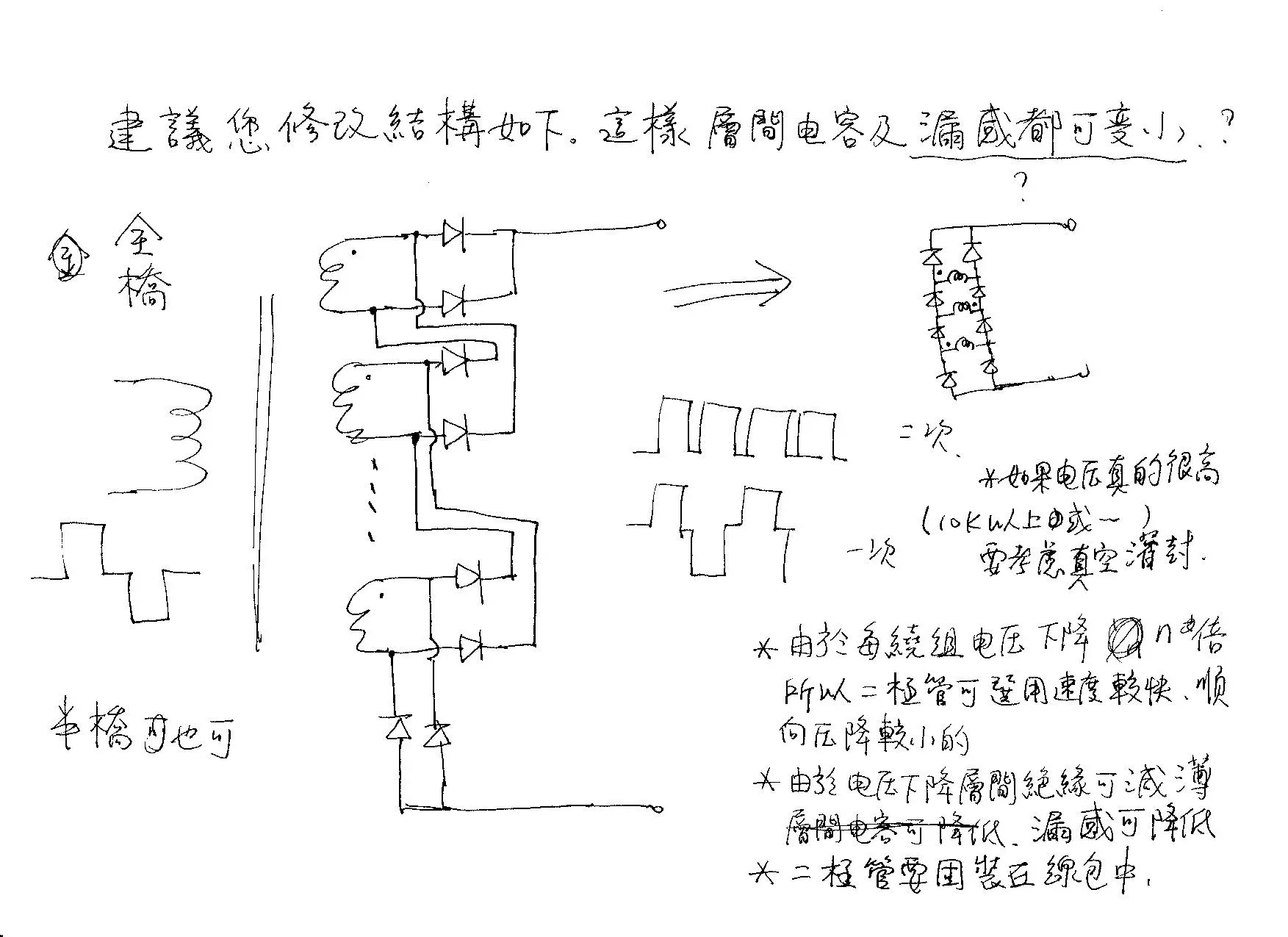

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1116480529.jpg');}" onmousewheel="return imgzoom(this);">

回復

william_wu

LV.5

2005-05-19 13:39

@william_wu

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1116480529.jpg');}"onmousewheel="returnimgzoom(this);">

先說明
我不太會解說這電路
但是這是實戰電路
25KV 250W

回復

南山居士

LV.5

2005-05-20 07:24

@七年之癢

一定要用帶線槽的骨架,否則你的變壓器因為高壓二短路的.

謝謝七兄關注指導!
我用帶線槽的,原邊繞在一側的繞槽中,副邊繞在其余繞槽中,結果耦合極差,漏感很大,關短尖峰很高.望指點,謝謝!

回復

南山居士

LV.5

2005-05-20 07:29

@william_wu

先說明我不太會解說這電路但是這是實戰電路25KV 250W

非常感謝您!
建議很好,大功率應用很實用.您有輸出3KV/10W的方案嗎?再次感謝您!

回復

william_wu

LV.5

2005-05-20 19:27

@南山居士

非常感謝您!建議很好,大功率應用很實用.您有輸出3KV/10W的方案嗎?再次感謝您!

從您的規格來看
建議去專題-CCFL INVERTER(就在網博電源網中)
看看應該會有收獲

回復

zhangbl

LV.2

2005-05-22 13:56

加一個快恢復二極管,泄放開斷能量.

回復

herethere

LV.1

2005-05-22 16:11

@william_wu

這是一個用變壓器進行倍壓增壓的電路
是Z字型典型倍壓電路的變形而已

回復

南山居士

LV.5

2005-05-22 18:21

@zhangbl

加一個快恢復二極管,泄放開斷能量.

變壓器原邊線圈接了一個RCD網絡,效果不明顯.

回復

zhangbl

LV.2

2005-05-22 21:26

@南山居士

變壓器原邊線圈接了一個RCD網絡,效果不明顯.

RCD并不能解決MOSFET關斷沖擊,體內二極管恢復時間太長.

回復

南山居士

LV.5

2005-05-23 13:11

@zhangbl

RCD并不能解決MOSFET關斷沖擊,體內二極管恢復時間太長.

請張兄指點,怎樣解決?DS波形如下:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1116825074.gif');}" onmousewheel="return imgzoom(this);">

回復

zhangbl

LV.2

2005-05-23 15:12

@南山居士

請張兄指點,怎樣解決?DS波形如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1116825074.gif');}"onmousewheel="returnimgzoom(this);">

1116832299.sch試試看,二極管要用超快恢復

回復

南山居士

LV.5

2005-05-23 19:05

@zhangbl

1116832299.sch試試看,二極管要用超快恢復

抱歉,我很菜打不開.SCH文件,您能否變?yōu)?PDF格式?非常感謝.

回復

zhangbl

LV.2

2005-05-23 21:10

@南山居士

抱歉,我很菜打不開.SCH文件,您能否變?yōu)?PDF格式?非常感謝.

1116853783.pdf其中二極管用超快恢復

回復

南山居士

LV.5

2005-05-24 13:33

@zhangbl

1116853783.pdf其中二極管用超快恢復

非常感謝張兄!
此電路是防止體二極管導通,由并聯的超快恢復二極管起作用.我采用反激拓?fù)浣Y(jié)構,原邊沒有能量釋放線圈.我沒想明白,什么時候超快恢復二極管導通?MOS管導通時,電流由D到S,MOS管截止時,D電位也高于S.
請張兄點撥,謝謝!

回復

zhangbl

LV.2

2005-05-24 19:09

@南山居士

非常感謝張兄!此電路是防止體二極管導通,由并聯的超快恢復二極管起作用.我采用反激拓?fù)浣Y(jié)構,原邊沒有能量釋放線圈.我沒想明白,什么時候超快恢復二極管導通?MOS管導通時,電流由D到S,MOS管截止時,D電位也高于S.請張兄點撥,謝謝!

反激好像不行.
