我不知道啊

理論上應該是一樣的，但現在模擬的結果卻是相反，真不知道為什么會這樣。大家有遇到過這樣的現象嗎？

你把放在電阻上的那個Marker放到另外一個引腳上面去看看，應該一樣

兩個點交換后顯示波形也會相應的變換，也就是說它跟marker是沒關系的而是跟測試點有關，我試過其它線上也有同樣的問題。

電流是有方向的，流入元件的方向是正，流出是負。

謝謝你的解答，！可是我上面圖中并沒有經過元件，只是在同一條連接線的兩頭，平時我們?cè)跍y(cè)試的時候也不會看到如此現象啊。

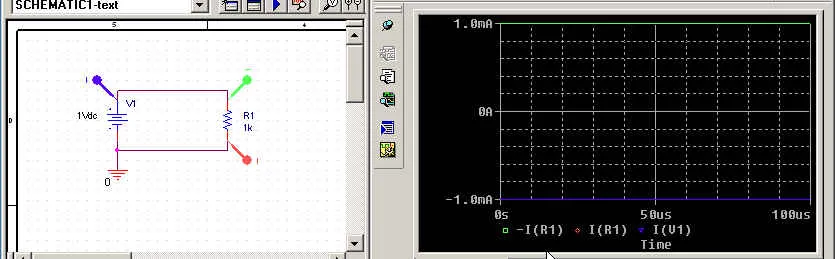

看這個。流出V1電流是負，流入R1是正，流出R1是負 (紅，藍線重疊)。因?yàn)殡娏?marker 的定義是current into pin.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1117508236.jpg');}" onmousewheel="return imgzoom(this);">

8樓的說的對的啊，在電阻兩端測電流它們的方向就是相反的，因?yàn)樗麄儽旧硐喈?dāng)于帶了個方向，看看它的引腳R：1和R：2，一般R：1端為默認電流流入端，即系統默認電流是從R：1流到R：2的，那么在這兩個端點測得的電流方向就不同了

謝謝以上兩位的解答，電阻兩端的極性不一樣我可以理解，但是為什么同一條線段上的電流方向也會不一樣呢？（即上圖藍、綠兩點）

雖然在同一線上，但藍標是針對V1而言的，因?yàn)殡娏鞣较蚴橇鞒鯲1的，所以是負。
綠標是針對R1而言的，因?yàn)殡娏鞣较蚴橇魅隦1的，所以是正。
這只是參考點不同而已。電流則一也。

明白了！謝謝！?。?
軟件就是軟件..........

這不是軟件的問題，是實際上的需要。如果不標明正負，那就無法知道電流的流向，那就失去仿真的意義。

不是不要標出正負，但是實際上同一條導線上的電流方向應該是同一方向才對，而不是像軟件這樣同一條線上的電流方向也不一樣吧？

電流的方向沒有茅盾啊。電流是從V1流出(負)，然后流入R1(正)，方向是從左到右，為什么說不一樣呢。

呵呵，兩位不要討論太激烈?。海?
qaz33510解釋的比較清楚了
或者可以說是因?yàn)樗〉膮⒖挤较虿煌?，我接觸這個時間不長，但我想可能應該是這樣的，放在電阻引腳上的電流marker測的是流過電阻流向另一個引腳的電流值，兩個引腳上的參考方向也就自然是相反的了，不知道解釋得對不對，這個問題差不多了就放下吧，呵呵

只有這樣才能進步！
