IGBT驅動EXB841

IGBT驅動EXB841

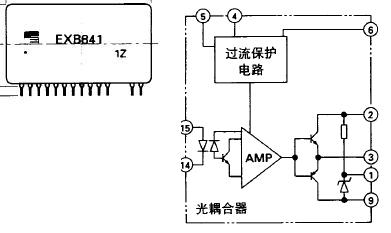

請問為什么EXB841實物有13個管腳,而資料上管腳號是1.2....15呢,具體管腳是怎么對應的呀,急呀!

全部回復(14)

只看樓主

正序查看

倒序查看

求學者

LV.4

2004-02-21 16:16

呵呵
空的是12 13

回復

thinkable

LV.3

2004-02-21 17:04

@求學者

呵呵空的是1213

謝謝DX
XIEXIE

回復

pispwm

LV.6

2004-02-23 08:39

你計劃用在那
1

回復

thinkable

LV.3

2004-02-24 10:05

@pispwm

你計劃用在那1

開關電源上的
驅動IGBT呀

回復

pispwm

LV.6

2004-02-24 10:20

@thinkable

開關電源上的驅動IGBT呀

為什么不用驅動變壓器呀
我以前用過841感覺并不好用而且還很貴,順便問一下工作頻率多高

回復

upcplayboy2008

LV.4

2004-02-24 22:11

@pispwm

為什么不用驅動變壓器呀我以前用過841感覺并不好用而且還很貴,順便問一下工作頻率多高

為什么不用TLP250或者IR2110呢?
請問@@什么驅動變壓器能夠驅動IGBT啊?
TLP250價格要比EXB841便宜,也可驅動50A以下的IGBT.
IR2110可以驅動兩個IGBT,價格更便宜.

回復

pispwm

LV.6

2004-02-25 08:56

@upcplayboy2008

為什么不用TLP250或者IR2110呢?請問@@什么驅動變壓器能夠驅動IGBT啊?TLP250價格要比EXB841便宜,也可驅動50A以下的IGBT.IR2110可以驅動兩個IGBT,價格更便宜.

沒問題
驅動變壓器不需要隔離電源供電電路簡潔
成本底比250還低的多
250與841一樣采用光耦隔離使用頻率低
2110高端部分對地耐壓不高我記得是500V如果三相輸入電路肯定不能用

回復

thinkable

LV.3

2004-03-01 20:17

@pispwm

為什么不用驅動變壓器呀我以前用過841感覺并不好用而且還很貴,順便問一下工作頻率多高

25K,變壓器還要設計電路,
什么過流保護,用840我就不用設計了.

回復

pispwm

LV.6

2004-03-03 09:02

@thinkable

25K,變壓器還要設計電路,什么過流保護,用840我就不用設計了.

設計這種電路一勞永逸,并不麻煩
如果一定要用841建議你不要用內部的5V管非常容易損壞
將這部分電路做到外面來.

回復

thinkable

LV.3

2004-03-03 14:57

@pispwm

設計這種電路一勞永逸,并不麻煩如果一定要用841建議你不要用內部的5V管非常容易損壞將這部分電路做到外面來.

謝謝
請問哪種驅動電路比較好.如果用驅動變壓器的話,對變壓器有什么要求呀?哪里有這方面的資料呀?謝謝!

回復

luckycy

LV.3

2004-10-19 18:46

@pispwm

為什么不用驅動變壓器呀我以前用過841感覺并不好用而且還很貴,順便問一下工作頻率多高

40k
10~15MA
最大驅動電流4A
隔離電壓2500VAC
工作溫度-10~+85度
供電電壓20~25伏
