TL3842 70W開關電源

最近做的開關電源TL3842 70W電源,剛做出來,請大家指出不足之處.
輸入:90~145V.
輸出:24V/3A.
一次電感:600uH
全部回復(45)
正序查看
倒序查看
power_sz
LV.7
2
2005-05-31 15:23
R14接到L2的後面﹐前面大電容200U有些大﹐150U﹖

431的回授我覺得要加個串連RC.
0
回復
liuanjun
LV.5
3
2005-05-31 15:42
@power_sz
R14接到L2的後面﹐前面大電容200U有些大﹐150U﹖431的回授我覺得要加個串連RC.
多些指教.這些問題我會改進.我本想做到4A的可到3.5A的時候輸出電壓就往下跌(到22.3V),這是否與反饋有關系.改小R12有用嗎?
0
回復
2005-05-31 16:01
仁兄您好 我看拉您的帖子 請教您有分別用3842和6561做的比較成熟且功率在70—150W的有源濾波器完整資料嗎
0
回復
power_sz
LV.7
5
2005-05-31 16:05
@liuanjun
多些指教.這些問題我會改進.我本想做到4A的可到3.5A的時候輸出電壓就往下跌(到22.3V),這是否與反饋有關系.改小R12有用嗎?
輸入電壓是多少,將0.47的電阻改小一些再試.
0
回復
liuanjun
LV.5
6
2005-05-31 16:31
@power_sz
輸入電壓是多少,將0.47的電阻改小一些再試.
輸入:90VAC 都改好了,差不多了,3.5A是輸出電壓為23.8V.謝了!
0
回復
liuanjun
LV.5
7
2005-05-31 16:35
@求學者5
仁兄您好我看拉您的帖子請教您有分別用3842和6561做的比較成熟且功率在70—150W的有源濾波器完整資料嗎
有EMAIL或QQ嗎?我可以把上面的資料給你.
0
回復
fujiang
LV.5
8
2005-06-02 21:06
兄臺,給你提幾點意見.
你的兩個Y電容之間接大地最好.
X電容并一個泄放電阻
MOS的G極可加個對地電阻.10左右
3842的3腳加一個電阻到300V,1-1.5M左右
等看到了再提.
0
回復
fujiang
LV.5
9
2005-06-02 21:10
@fujiang
兄臺,給你提幾點意見.你的兩個Y電容之間接大地最好.X電容并一個泄放電阻MOS的G極可加個對地電阻.10左右3842的3腳加一個電阻到300V,1-1.5M左右等看到了再提.
說錯了.是10K
0
回復
songmd
LV.3
10
2005-06-02 22:39
@fujiang
兄臺,給你提幾點意見.你的兩個Y電容之間接大地最好.X電容并一個泄放電阻MOS的G極可加個對地電阻.10左右3842的3腳加一個電阻到300V,1-1.5M左右等看到了再提.
請問:3842的3腳加電阻到300V起什么作用?
0
回復
liuanjun
LV.5
11
2005-06-03 08:28
@fujiang
兄臺,給你提幾點意見.你的兩個Y電容之間接大地最好.X電容并一個泄放電阻MOS的G極可加個對地電阻.10左右3842的3腳加一個電阻到300V,1-1.5M左右等看到了再提.
前面的我在正式打樣的時候會改,但不只第三腳加電阻到300V她不會保護嗎?
0
回復
moder
LV.3
12
2005-06-03 08:43
你能不能把資料給我一份?主要是變壓器數據(moder@126.com)
0
回復
jacki_wang
LV.11
13
2005-06-03 09:08
講一點不該講的意見,如果你想提高一些效率,不妨用倍壓整流讓變壓器的電流減小.
還有就是既然是低電壓,干嗎用400V的濾波電容?250V的就足夠了呀,錢好用啊.
0
回復
liuanjun
LV.5
14
2005-06-03 09:25
@jacki_wang
講一點不該講的意見,如果你想提高一些效率,不妨用倍壓整流讓變壓器的電流減小.還有就是既然是低電壓,干嗎用400V的濾波電容?250V的就足夠了呀,錢好用啊.
老兄說得在理,做開發應該從成本考慮.但也要看跟什么樣的老板.我會吸取你的建議的.這里的老板還可以吧!
0
回復
fujiang
LV.5
15
2005-06-03 11:25
@liuanjun
前面的我在正式打樣的時候會改,但不只第三腳加電阻到300V她不會保護嗎?
不是啦.既然你沒有寬電壓輸入的要求就不用加了.
主要是起到平衡高低端過流點的作用.
0
回復
yzm113
LV.2
16
2005-06-03 11:31
@power_sz
R14接到L2的後面﹐前面大電容200U有些大﹐150U﹖431的回授我覺得要加個串連RC.
可不可以把兩個100uF/400V的電解電容換成一個220uF/200V的電解電容?
0
回復
jacki_wang
LV.11
17
2005-06-03 12:02
@yzm113
可不可以把兩個100uF/400V的電解電容換成一個220uF/200V的電解電容?
200V明顯不夠啦,要250V的吧.
0
回復
yzm113
LV.2
18
2005-06-03 13:19
@jacki_wang
200V明顯不夠啦,要250V的吧.
還請問一個問題,他的C8,C9有用嗎?
0
回復
yzm113
LV.2
19
2005-06-03 13:21
次級的電解電容的容量會不會太小啊?
0
回復
liuanjun
LV.5
20
2005-06-03 13:25
@yzm113
還請問一個問題,他的C8,C9有用嗎?
這個我會接地的,沒接地肯定沒用啊!不好意思是我素服了.
0
回復
liuanjun
LV.5
21
2005-06-03 13:59
@yzm113
次級的電解電容的容量會不會太小啊?
如過帶阻性負載的話應該夠了,如果帶感性負載就不一樣的.我的負載上還有3只1000UF/36V 電容列!
0
回復
yzm113
LV.2
22
2005-06-03 14:09
@liuanjun
如過帶阻性負載的話應該夠了,如果帶感性負載就不一樣的.我的負載上還有3只1000UF/36V電容列!
那怎么取那個電容值?
0
回復
liuanjun
LV.5
23
2005-06-03 15:26
@yzm113
那怎么取那個電容值?
我也是一個經驗值,應該越大越好吧!
0
回復
power_sz
LV.7
24
2005-06-03 16:17
@yzm113
可不可以把兩個100uF/400V的電解電容換成一個220uF/200V的電解電容?
耐壓值并后不變.
0
回復
rodman
LV.6
25
2005-06-03 17:34
@liuanjun
我也是一個經驗值,應該越大越好吧!

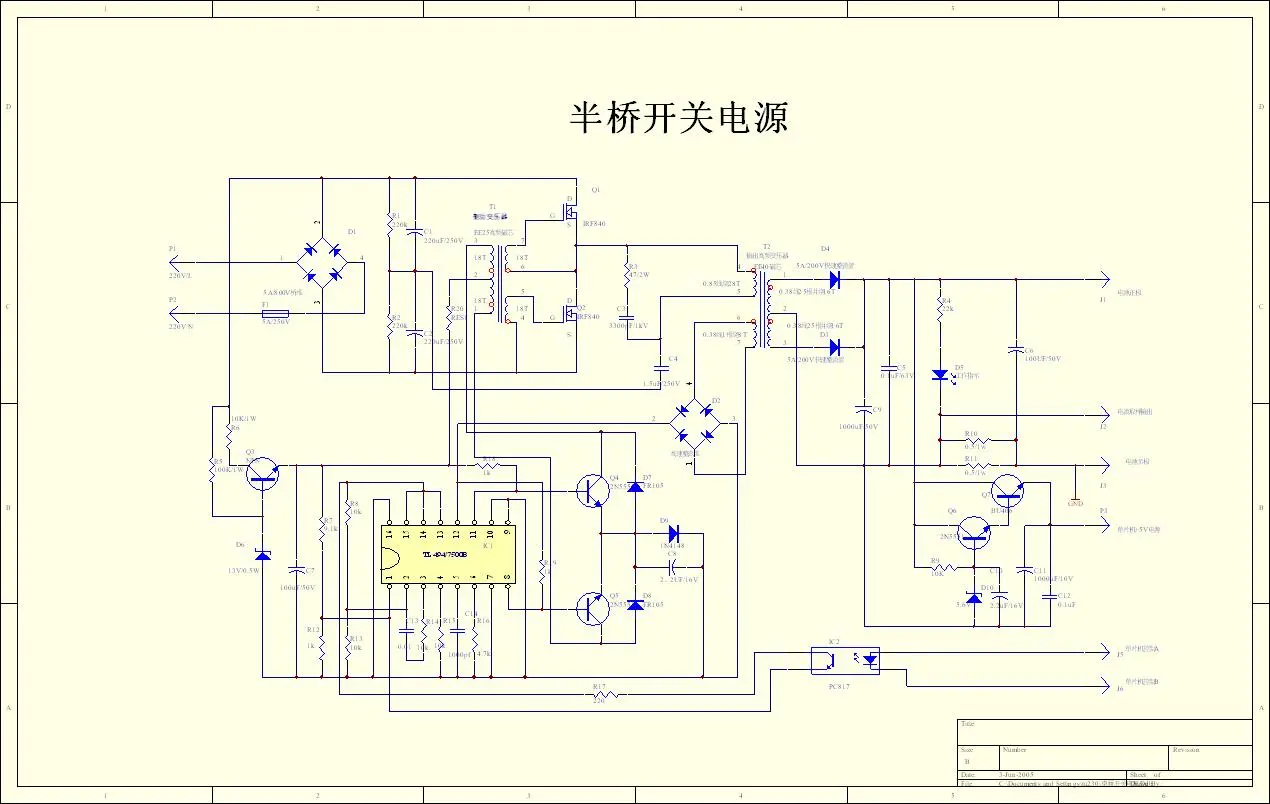

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1117791241.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
zhuoke123
LV.1
26
2005-06-03 23:56
為什么用兩個Y電容, 而不用一個來代替? 同時我想兄臺一個問題: 怎么檢測3842 的好壞? 還有判斷光電耦合器的標準是什么?
0
回復
liuanjun
LV.5
27
2005-06-04 09:20
@rodman
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/30/1117791241.jpg');}"onmousewheel="returnimgzoom(this);">
仁兄的電路的相關參數多少,帶負載怎樣?
0
回復
liuanjun
LV.5
28
2005-06-04 09:29
@zhuoke123
為什么用兩個Y電容,而不用一個來代替?同時我想兄臺一個問題:怎么檢測3842的好壞?還有判斷光電耦合器的標準是什么?
高頻干擾應該跟地形成回路把,用一只就就不能形成回路,相關3842的好壞,我想做個檢測工裝就可以測試,判斷光電的表準是傳輸比.很多資料上介紹過.
0
回復
2005-06-04 11:44
@zhuoke123
為什么用兩個Y電容,而不用一個來代替?同時我想兄臺一個問題:怎么檢測3842的好壞?還有判斷光電耦合器的標準是什么?
3842的好壞可通過測4腳的波形來判斷他是象具次波 如果沒波形就是壞的
0
回復
liuanjun
LV.5
30
2005-06-04 14:04
@求學者5
3842的好壞可通過測4腳的波形來判斷他是象具次波如果沒波形就是壞的
如果后面圖騰輸出壞了列!還會有波形沒有?
0
回復
aq2004
LV.2
31
2005-06-04 15:37
@rodman
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/30/1117791241.jpg');}"onmousewheel="returnimgzoom(this);">
兄臺的電路的相關參數多少?貼出來參考,參考
0
