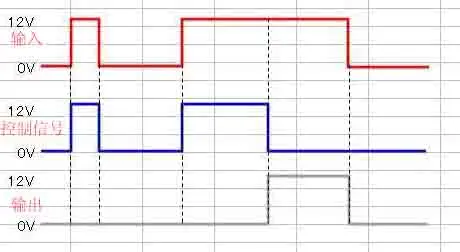

請高手看看,怎么實現?
1A負載,打算用固態繼電器,但是不大好,請問還有什么簡單的方法嗎?
全部回復(10)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2465241235356230.jpg');}" onmousewheel="return imgzoom(this);">
PMOS、三極管、可控硅哪個好些?

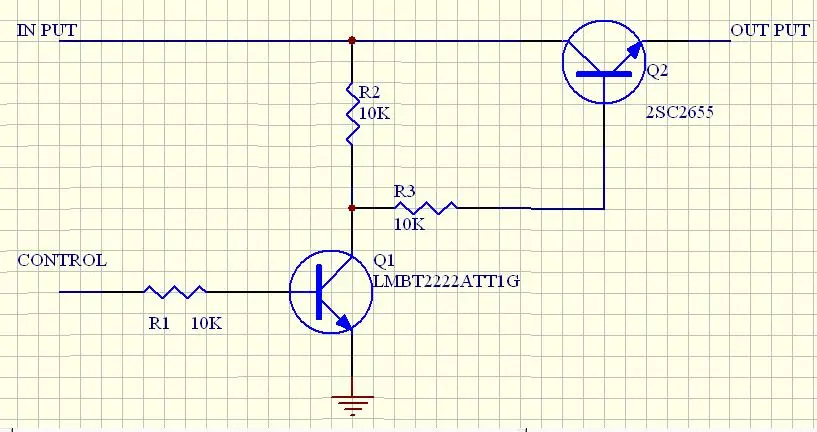

用射極跟隨可以嗎,怎么連接?用什么器件好?在線等高手解惑!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2465241235365893.jpg');}" onmousewheel="return imgzoom(this);">
這么連接可以嗎?
0
回復
@wzq9810
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/2465241235356230.jpg');}"onmousewheel="returnimgzoom(this);">PMOS、三極管、可控硅哪個好些?用射極跟隨可以嗎,怎么連接?用什么器件好?在線等高手解惑![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/2465241235365893.jpg');}"onmousewheel="returnimgzoom(this);">這么連接可以嗎?
Q2用PMOS管較好,R2\R3阻值需調試決定,Q1前再加一級反相即可.
0
回復
@晶熔鐵
Q2用PMOS管較好,R2\R3阻值需調試決定,Q1前再加一級反相即可.
不用那么麻煩
我這個圖還能防反接
MOS 開通 由R7決定
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1552541235441744.gif');}" onmousewheel="return imgzoom(this);">
我這個圖還能防反接
MOS 開通 由R7決定
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1552541235441744.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@power20071983
不用那么麻煩我這個圖還能防反接MOS開通 由R7決定[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1552541235441744.gif');}"onmousewheel="returnimgzoom(this);">
這是帶反接的 不能控制開與關
要控制開與關 需要把MOS 的D \S極 調換
但就沒有防反接了
要控制開與關 需要把MOS 的D \S極 調換
但就沒有防反接了
0
回復
@power20071983
這是帶反接的 不能控制開與關要控制開與關 需要把MOS 的D\S極 調換但就沒有防反接了
不好意思 上個圖不適合你
這個適合
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1552541235442675.gif');}" onmousewheel="return imgzoom(this);">
這個適合
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1552541235442675.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@power20071983
不好意思 上個圖不適合你這個適合[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1552541235442675.gif');}"onmousewheel="returnimgzoom(this);">
謝謝你,這個方案可能貴了,如果用射極電路是不是能便宜點?
0
回復
@power20071983
不好意思 上個圖不適合你這個適合[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1552541235442675.gif');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2465241235525337.jpg');}" onmousewheel="return imgzoom(this);">

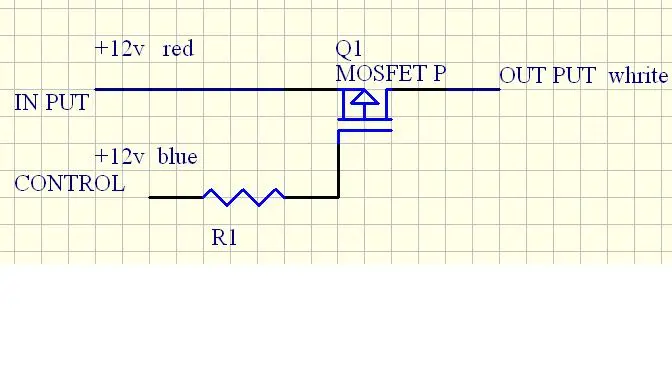

用pmos的話,這樣可以嗎?電阻怎么選,如何進入飽和狀態?
換成pnp三極管的話,是不是開斷1A的電流,基極的功耗太大了?
