還是電魚的吧

呵呵!可以這么說.

上個電路咱們看看呀!

還看電路圖,看第一帖的幾個元件就可以揉捏出電路圖了.

主要是看看做工就好了

老兄!占空比10%,用你那個表測出來的電壓是什么啊????

也許人家的表好

呵呵

我說的是電容上的電壓,是直流,輸出端的電壓用我那破表測不出來的.

大哥 你那兩個IC是什么....啊? 謝

兩點看法  請指正:1  你的燈泡好象快壽終正寢了   呵呵     2   你的圖片應該是SONY相機拍的吧?

剛看到燈泡發黑的說明   第一點取消  呵呵
做得不錯

好厲害哦!你怎么知道是用SONY相機拍地?

SG3525+NE555

你的板子做的很小,用萬能板焊不容易!如果給出背板走線的圖片,應該是星羅密布的接線,也能看出你辛苦的焊接(眼睛都熬紅了吧!).
另外有幾個疑問:
1.點亮200W燈泡時電瓶電壓和工作電流各是多少?
2.能把220V的燈泡燒發黑?平均電壓至少300V,但600多伏占空比只有10%的情況下輸出不可能達到300V.
3.電瓶連線最多2.5平方,要承受30A以上的電流早把線燒燙了,接線端子也很小,標稱電流估計就10A.
4.繼電器標稱交流估計250V10A,直流只有30V5A,你帶動600多V的直流電,觸點間隙不到2毫米,早拉弧燒得直冒煙了.輸出頻率150HZ用普通機械繼電器能實現嗎?我絕對不信!最多不超過10幾HZ.
5.你的電瓶是什么什么牌,點亮燈泡能用多久?就是原裝進口電瓶,20小時率的容量值,用2C以上的放電電流用不會超過15分鐘.
6.你的照機快門是多少?我咋看你每分鐘幾千轉的風扇好象不動?
7.一共搞了幾個紅紅綠綠的LED,有啥子用?
8.你的板子好象沒有輸出穩壓電路,帶燈泡負載時電容有600多V,那么空載時最少1000多V以上,電容不爆炸?且功率管脈寬無法控制,很容易炸裂.
9.萬一電瓶接反和輸出短路有何現象?
10.你下水試過沒?手指按開關,一旦開關不小心見水,有什么后果?

謝謝水牛兄的關注!
1.點亮200W燈泡時電瓶電壓為11.4V,電流沒有測過.
2.燈泡的確被燒黑,亮度非常高
3.電瓶連線是1.5平方的,線是很燙,不過點200W燈泡從沒超過2分鐘,考慮到
體積和非連續放電的原因,端子是用得小了點,設計功率是150W.
4.繼電器只不過是后級放電時手控開關,常閉端接地,常開端接正極,能正常
使用.
5.電瓶是合資的,不用在連續放電,也是小型化的考慮.
6.快門好象是1/60秒吧
7.一共搞了三個燈,綠色是電源指示,紅色是高壓充電指示,黃色是放電指
示.
8.我的板子是帶穩壓的,定為800V整,用四個100uF250V電容儲能.
9.電瓶不會接反,接反的話后果可想而知,輸出最好不要短路
10.下水很早在用了,手指開關是控制繼電器,下水也沒事.

明天我發個背面的圖,沒有一根跳線的

你的板子變壓器繞的好象很不錯呀!
輸出高壓負極與電池負極同接地,正極分壓后接到3525反相輸入1腳,可見高壓部分和低壓開關控制未隔離,見水有觸電可能.
實際使用應加裝電瓶低壓報警蜂鳴電路,防止電瓶過放電,造成容量下降.
最好發個完整電路圖,供大家討論.

沒有按時是不會觸電的,開關是用自行車內胎包起來的,兩端上百得膠,氣密度比較高,不會進水

老師 理解一下我們這些學習中的學生嘛
這對我們很有必要

**此帖已被管理員刪除**

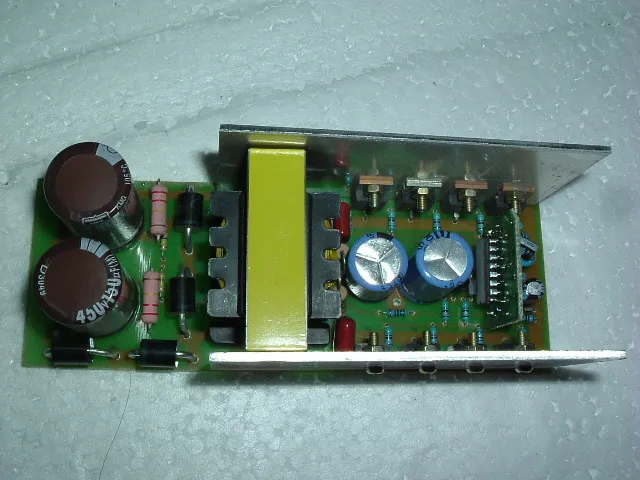

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118402836.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118402853.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118402875.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118402892.jpg');}" onmousewheel="return imgzoom(this);">

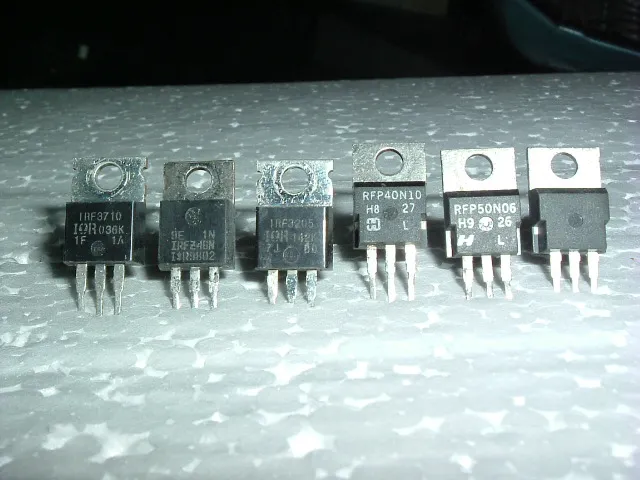

有沒有可以和K1358 配對的管子啊

到處亂發廣告   建議斑竹封ID

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118626744.jpg');}" onmousewheel="return imgzoom(this);">

板板焊的不錯!但好馬配好鞍,你應該找一合適的外殼裝上,免得讓這么好的板子"裸體"著!
我不明白小繼電器如何工作?輸出電路是怎樣的?最好貼上全電路圖讓大家瞧瞧!
我的機子和你很相似.我用3524+4個IRF48N,高壓定在600V,輸出用3524+IGBT,用20A繼電器+光偶控制電源開關,并起隔離作用,還加了電瓶低壓報警電路.
我找了一臺報廢電腦ATX電源盒(小體積150W的那種),將板子裝上,電源盒自帶風扇及輸出插座,很方便.回頭我拍幾張照片讓大家瞅瞅!

我其實已經有一塊在用了,我用的外殼是木板做的.
小繼電器是手控高壓通斷輸出地,如果這里不切斷,電容的余電也要觸電的,實際使用時前級長期處于工作狀態的,空載電流200多mA.

期待你的圖片

發個電中路圖上來嘛,我也想做個來玩玩.

對,廣告應到別的區去.

你的意思是下水前先將電池接好,升壓電路一直工作著?空載電流僅200MA?風扇不耗100MA電?反饋電阻和高壓電容均衡電阻都不耗電?空載電流如何測得?
萬一在水中滑倒,你不按開關機子也有高壓,容易觸電!
小繼電器觸點工作在直流800V狀態,不會拉弧打火?
我的機子連均衡電阻都省了,空載電流用直流電流鉗表(數字式)也達300MA左右.
