此原理圖為一充電器,各位高手看時否會在生產時9926壞(仙童)以及控制IC(HT)損壞,請各位高手分析賜教!
1662381235438852.pdf
各位電源網高手進來看看
全部回復(11)
正序查看
倒序查看
充電器我還是第一次見到你這樣接
1、首先假如 你的 9926A導通 ,VO 經過9926A 對BT4、BT3、BT2、BT1、
到地 ,夠成回路充電
2、9926A截止后,9926B導通,VO 經過9926B 對 BT2、BT1 到地,
夠成回路充電,
3、兩個開關管在開通時,所充的電池,一個是4組,一個是2組,
也就是說兩個開關管 充電時的電流 是不一致的
當9926B 充電時,電流接近是9926A的兩倍,Q1 772 嚴重發熱,直到擊穿,
12V直接加到HT,HT不死才怪
1、首先假如 你的 9926A導通 ,VO 經過9926A 對BT4、BT3、BT2、BT1、
到地 ,夠成回路充電
2、9926A截止后,9926B導通,VO 經過9926B 對 BT2、BT1 到地,
夠成回路充電,
3、兩個開關管在開通時,所充的電池,一個是4組,一個是2組,
也就是說兩個開關管 充電時的電流 是不一致的
當9926B 充電時,電流接近是9926A的兩倍,Q1 772 嚴重發熱,直到擊穿,
12V直接加到HT,HT不死才怪
0
回復
@johndy
謝謝這位高手的回復: 下面描述一下此充電器工作過程:1、上電時: Q4不導通、Q3導通、Q5B導通、Q5A也會導通(通過內部二極管導通)2、在BAT2+接上2節充電電池: Q4不導通、Q3導通、Q5B導通、Q5A也會導通(通過內部二極管導通),即充電器通過Q5B對電池開始充電.3、在BAT2+已經接入2節電池的情況下再在BAT4+位置放入另兩節電池: Q4導通、Q3不導通、則Q5B不導通、Q5A完全導通.即充電器通過Q5A給4節電池充電.備注: +VO是PWM控制后的輸出,并不是+12V. 單獨放3-4兩節充電器不會給電池充電.當先放入1-2節電池再放入3-4節電池時HTCTL1輸出電壓會改變.從而控制Q4的導通與關閉.希望各位拍磚!!!
希望我的圖沒有畫錯
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1552541235447070.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1552541235447070.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@power20071983
充電器我還是第一次見到你這樣接1、首先假如你的9926A導通,VO經過9926A對BT4、BT3、BT2、BT1、 到地,夠成回路充電2、9926A截止后,9926B導通,VO經過9926B對BT2、BT1 到地,夠成回路充電,3、兩個開關管在開通時,所充的電池,一個是4組,一個是2組, 也就是說兩個開關管 充電時的電流 是不一致的當9926B 充電時,電流接近是9926A的兩倍,Q1 772嚴重發熱,直到擊穿,12V直接加到HT,HT不死才怪
謝謝這位高手的回復:
下面描述一下此充電器工作過程:
1、上電時:
Q4不導通、Q3導通、Q5B導通、Q5A也會導通(通過內部二極管導通)
2、在BAT2+接上2節充電電池:
Q4不導通、Q3導通、Q5B導通、Q5A也會導通(通過內部二極管導通),即充電器通過Q5B對電池開始充電.
3、在BAT2+已經接入2節電池的情況下再在BAT4+位置放入另兩節電池:
Q4導通、Q3不導通、則Q5B不導通、Q5A完全導通.即充電器通過Q5A給4節電池充電.
備注:
+VO是PWM控制后的輸出,并不是+12V.
單獨放3-4兩節充電器不會給電池充電.當先放入1-2節電池再放入3-4節電池時HT CTL1輸出電壓會改變.從而控制Q4的導通與關閉.
希望各位拍磚!!!
下面描述一下此充電器工作過程:
1、上電時:
Q4不導通、Q3導通、Q5B導通、Q5A也會導通(通過內部二極管導通)
2、在BAT2+接上2節充電電池:
Q4不導通、Q3導通、Q5B導通、Q5A也會導通(通過內部二極管導通),即充電器通過Q5B對電池開始充電.
3、在BAT2+已經接入2節電池的情況下再在BAT4+位置放入另兩節電池:
Q4導通、Q3不導通、則Q5B不導通、Q5A完全導通.即充電器通過Q5A給4節電池充電.
備注:
+VO是PWM控制后的輸出,并不是+12V.
單獨放3-4兩節充電器不會給電池充電.當先放入1-2節電池再放入3-4節電池時HT CTL1輸出電壓會改變.從而控制Q4的導通與關閉.
希望各位拍磚!!!
0
回復
@power20071983

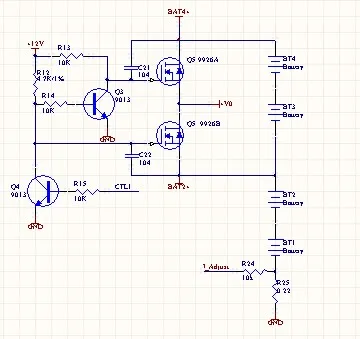

希望我的圖沒有畫錯[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1552541235447070.gif');}"onmousewheel="returnimgzoom(this);">
你的 還有一個問題
當你的VO有輸出時 就經過9926A 內部的二極管對4組電池充電,
在這個時候9926B導通 VO經過9926B 、9926A內部二極管、直接短路在
BT4 BT3 兩端 能不死嗎?
當你的VO有輸出時 就經過9926A 內部的二極管對4組電池充電,
在這個時候9926B導通 VO經過9926B 、9926A內部二極管、直接短路在
BT4 BT3 兩端 能不死嗎?
0
回復
@power20071983
假如按你說的先放1~2 再放入3~4當Q4關斷時 9926B就導通只要VO有輸出、9926B 一導通 VO經過9926A內部二極管就短路在BT4 BT3的兩端 能不壞嗎?
呵呵...沒有其它的高手探討么....
看來電源網人氣不是很旺哦.. 1662381235467963.pdf
看來電源網人氣不是很旺哦.. 1662381235467963.pdf
0
回復
@power20071983
原來你的9926是個集成芯片 把兩個MOS集成在內部不好意思 我以為是兩個MOS 失敬你的圖畫成2個分體MOS我理解錯了
沒事...
你再幫我看看...
這個產品在正常使用是能正常工作的...
但有個問題:
當用模擬電池2.8V連續碰BAT2+或BAT4+時,MOS9926會燒壞.
用示波器看的話在碰BAT2+或BAT4+時會有尖峰電壓,但不知這個電
壓是如何產生的.望高手指點一二.
你再幫我看看...
這個產品在正常使用是能正常工作的...
但有個問題:
當用模擬電池2.8V連續碰BAT2+或BAT4+時,MOS9926會燒壞.
用示波器看的話在碰BAT2+或BAT4+時會有尖峰電壓,但不知這個電
壓是如何產生的.望高手指點一二.
0
回復
@johndy
沒事...你再幫我看看...這個產品在正常使用是能正常工作的...但有個問題: 當用模擬電池2.8V連續碰BAT2+或BAT4+時,MOS9926會燒壞.用示波器看的話在碰BAT2+或BAT4+時會有尖峰電壓,但不知這個電壓是如何產生的.望高手指點一二.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1662381235469630.jpg');}" onmousewheel="return imgzoom(this);"> 0
