首先你沒說明白全橋逆變電源有兩種,一種為你用DC/DC升壓到高壓后再全橋逆變的升壓變壓器;第二種為直接的用全橋逆變后工頻變壓器的升壓,不知道您說的是那種變壓器?

首先感謝這位師傅,我現在想設計的全橋變壓器是這樣的,送到四只開關管的DC電壓確實經過PFC后得到的高壓,400V,現在想用全橋逆變進行降壓輸出兩組電壓,得到低壓較大電流的輸出,請問設計這樣的變壓器有那些計算公式,麻煩告之,無限感謝你!我以前看見過這樣的計算公式:變壓器的設計公式如下:
U= 4.44BSNf×0.0001
式中U為輸入電壓,B為磁感應強度,S為變壓器的磁芯截面積,N為變壓器繞組,f為逆變頻率.

但是遠遠不夠哦,故請指點,再次表示感謝

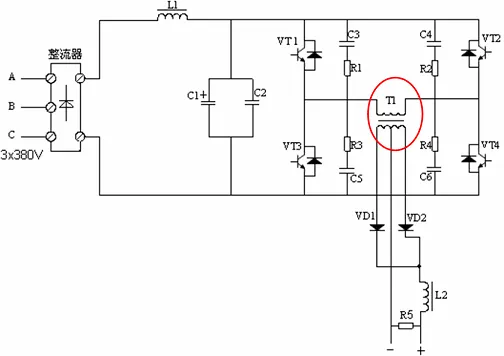

就是這個圖中紅色標志的硬開關全橋變壓器,麻煩告訴一些相關的設計資料,不勝感激!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/907951235570338.jpg');}" onmousewheel="return imgzoom(this);">

補充一下:次級輸出是兩組
輸入直流電壓U1,開關頻率f,占空比D,死區時間t,輸出功率Pout,效率為e,輸出兩組電壓電流(其一:U2/A2,U3/A3,即Pout=U2*A2+U3*A3)

請問在這些參數的條件下,我應該依據那些計算公式設計合適的全橋變壓器

請高手指點呀

......

能理解你的心情!

舉個實例:某電源研發人員,依據經典著作中的計算公式,得到一組單正激電源數椐:鐵氧體EE-70  Np:0.25mm 30根,繞 15T ; Ns:0.25mm 300根, 繞4T. 樣機做成后通過實測與反反復復的對比及不斷修正,研發6個月后的主變參數變成:EE-65B Np: 1.12mm 3根并繞21T; Ns :0.25mm 300根 5T. 對比一下理論推算與實際最佳數據之間的差距!
主變的設計需注重理論結合實踐!
......

謝謝!感激!
發現全橋變換器的設計資料很是難找,大俠可否指點一二

很同意第七貼的說法.

另樓主的兩組輸出可能需共用輸出電感(電感L2繞兩組線)

先確定開關頻率,再根據U2*I2+U3*I3得到Pout,再考慮效率問題,得到輸入總功率,查相關資料確定鐵氧體(也可以是其它磁芯材料)磁芯型號規格;根據I2\I3\U2\U3的電流電壓確定N1\N2\N3的導線截面積;根據3帖中的公式計算出原邊N1匝數,再根據U1\U2\U3的電壓推算出N2\N3的匝數,注意,考慮到PWM調寬穩壓,N2\N3匝數應增加20%-30%(最后需實測修正,當然全波整流時副邊需分兩組,采用全對稱繞法).至此,一個高頻開關變壓器的參數已基本確定.余下的只是N1\N2\N3根據電流大小及高頻集膚效應,選取什么線材(如利磁多股線\多根并聯等),選擇原包副\副包原或三明治\多層夾芯等繞法問題了......

真的非常感謝!太謝謝了!以后要請多多指教!

同行同道,互相學習,不必客氣!

變壓器設計,乃電源設計的難中之難!不知道大家是否如此認為,呵呵!感嘆一下
