如果僅僅是適應長時間的工作,則沒必要改成大功率.只和你的后備電池容量有關.可以采用加二極管后,蓄電池并聯供電的方式.注意不能直接并聯.改大功率也可以,好比CPU的超頻,是有限度的.一般而言不要超過1.2倍額定功率.

我的PCM-500 UPS是后備式的,10分鐘內使用完全是沒問題的,如果連續工作幾小時肯定會燒毀!
為了能讓我的PCM-500 UPS 能連續工作幾小時必須要作適當?shù)母膭?------如何增大充電電流、增大輸出功率,控制電路不變?

暈,無論是在線式還是后備式,它的功率容量都只有那么大,能用多久不是取決于電路本身,而是取決于你的電池,這才是根本的能量來源.不增加電池容量,而片面增加輸出功率,只會使使用的時間更短.UPS都有保護,難道你不要保護了?那么既是這樣也只是燒電池啊?蓄電池版有能人,去那問問好些.

謝謝各位!我UPS原來的電池是4AH的,現在我找了兩個分別是60和45AH 的汽車蓄電池!

幫幫忙

山特方標 是什么意思?我的UPS是這個牌子 的山特方標的PCM-500的UPS

山特方標 是什么意思?哪里有這個力迅--山特方標PCM-500的電路圖?

如何使UPS能長延時地工作?
  因為這里經常停電,而我又剛好有兩個壞了電池的(力迅)山特方標PCM-500 UPS和汽車用的60AH蓄電池,所以想將UPS接上汽車的蓄電池變成如普通的逆變電源一樣能長時間工作的電源. UPS本身也是一種全自動的逆變電源,但主要是在15分鐘左右的時間內作應急使用的,而不能長時間工作的.其所有元件的功
  率都比較小,如長達幾小時工作就可能因發湯而燒毀.因此要作適當?shù)母难b才可能適應較長時間的工作 .
  1、我的是山特方標PCM-500 UPS,為何與力迅UPS的圖案標致相同?山特、山特方標、力迅三者有何關系?
  2、何處可找到(力迅)山特方標PCM-500 UPS的電路圖?
  3、該UPS里的變壓器(三個繞組7個線頭,第一組二線頭是高壓輸出、第二組三線頭的接推動、第三組二線頭的可能是充電和給電路板供電)是否可以用較大功率的變壓器或環形變壓器代替?
  4、電路里有一個LM317三端集成穩壓器(由變壓器的一個二線頭繞組經全橋整流濾波再接上的)是給電池充電還是檢測或控制充電用的?
  5、LM317如果是充電用的是否可通過擴大電流后再給電池充電?
  6、電路里有兩個IRF3205S作推動用的功率管,是否再各并聯一個以增加功率?
  7、是否要加大相關的導線、增大317和IRF3205S的散熱片?
  9、是否還要加裝風扇強制散熱?
  山特方標PCM-500UPS有兩塊IC NEC C339C 和 SG3524N、一塊LM317、MC7808C和兩個IRF3205S.

原來是你!你這個方案,可以這樣,買個500W的就可以連續工作1小時了!

山特方標PCM-500UPS里的變壓器(三個繞組7個線頭,第一組二線頭是高壓輸出、第二組三線頭的接兩個推動場效應管推動和12V電池正極的、第三組二線頭的可能是充電和給電路板供電),UPS的標稱功率是500VA/300W的 ,原機的工作時間20分鐘的! 現在想要一個300W能連續工作5小時的UPS變壓器,其參數是多少?
500W要用哪種磁鐵芯?
220V(500W)
12V中心抽頭
15V單輸出
各繞組的線徑、匝數等參數各是多少?

如何使UPS接上汽車蓄電池能長延時地工作?
  因為這里經常停電,而我又剛好有兩個壞了電池的(力迅)山特方標PCM-500 UPS和汽車用的60AH蓄電池,所以想將UPS接上汽車的蓄電池變成如普通的逆變電源一樣能長時間工作的電源. UPS本身也是一種全自動的逆變電源,但主要是在15分鐘左右的時間內作應急使用的,而不能長時間工作的.其所有元件的功
  率都比較小,如長達幾小時工作就可能因發湯而燒毀.因此要作適當?shù)母难b才可能適應較長時間的工作 .
  1、我的是山特方標PCM-500 UPS,為何與力迅UPS的圖案標致相同?山特、山特方標、力迅三者有何關系?
  2、何處可找到(力迅)山特方標PCM-500 UPS的電路圖?
  3、該UPS里的變壓器(三個繞組7個線頭,第一組二線頭是高壓輸出、第二組三線頭的接推動、第三組二線頭的可能是充電和給電路板供電)是否可以用較大功率的變壓器或環形變壓器代替?
  4、電路里有一個LM317三端集成穩壓器(由變壓器的一個二線頭繞組經全橋整流濾波再接上的)是給電池充電還是檢測或控制充電用的?---看附圖!
  5、LM317如果是充電用的是否可通過擴大電流后再給電池充電?
  6、電路里有兩個IRF3205S作推動用的功率管,是否再各并聯一個以增加功率?
  7、是否要加大相關的導線、增大317和IRF3205S的散熱片?
  9、是否還要加裝風扇強制散熱?
  山特方標PCM-500UPS有兩塊IC NEC C339C 和 SG3524N、一塊LM317、MC7808C和兩個IRF3205S.


山特方標PCM-500UPS里的變壓器(三個繞組7個線頭,第一組二線頭是高壓輸出、第二組三線頭的接兩個推動場效應管推動和12V電池正極的、第三組二線頭的可能是充電和給電路板供電),UPS的標稱功率是500VA/300W的 ,原機的工作時間20分鐘的! 現在想要一個300W能連續工作5小時的UPS變壓器,其參數是多少?
500W要用哪種磁鐵芯?
220V(500W)
12V中心抽頭
15V單輸出
幫忙算出這個電源變壓器參數各是多少?
     另外----幫忙分析這塊穩壓IC在這電路里有何用途?

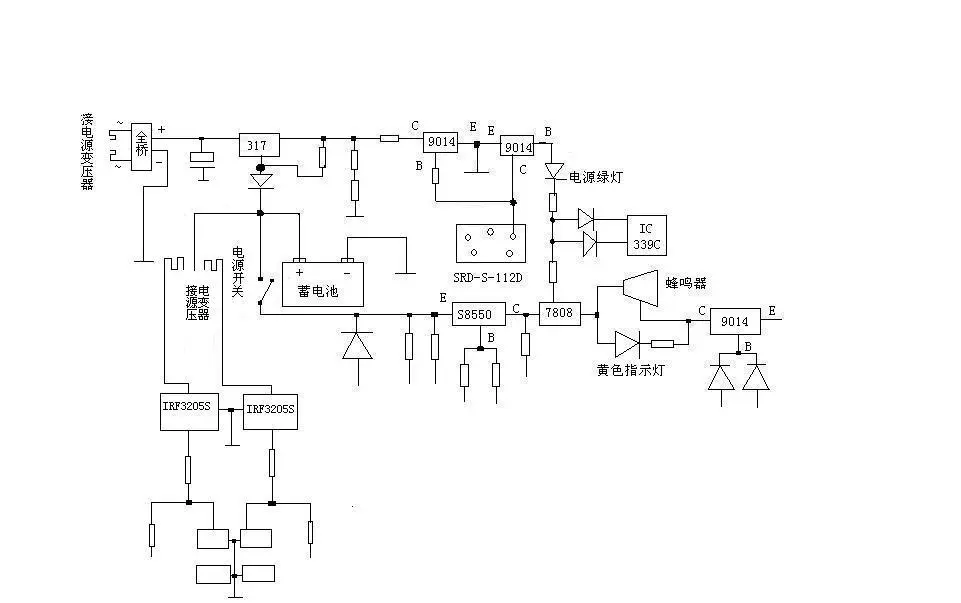

這是我從山特方標PCM-500 UPS 的實物畫出來的一部分電路,幫忙
分析一下這塊LM317三端集成穩壓器在這電路里的用途和工作原
理!因我想提高UPS的充電電流!




逆變電源說明
1:我也是用抓圖軟件抓的圖,分塊抓,然后在Photoshop里面合成、去色.

2:你用的推動電路是不錯的,完全可以推動二只場效應管,柵極分別串100歐姆電阻,D和S直接并在一起,另外也可以考慮換用IRF3205,它的參數是55V,110A,Rds=8.0毫歐姆,單邊用一個夠了.原圖中R12,R14用處
不大,省略反而有益,你可以去掉后試試.

另外注意你的電池內阻,是否能夠順利提供高達40A的電流,還有電路強電流部分走線的截面要足夠.

建議主電源采用24V,經過7812得到12V供推動和TL494(變壓器原邊匝數增加一倍).

以上所說僅供參考,其實你的電路能夠做到300W已經很不錯了.

期待你有所突破!

我想請教一下華先生或游先生,圖中的R12、R14為什么省去更好?我理解當上管從導通轉為關斷,而下管還沒有
導通時,如果沒有下拉電阻,場效應管柵極沒有放電,不能截止,豈不是沒有死區時間?請指教,多謝.

TL494作出的是準正弦波,可以做50HZ,但注意CT不可以大過0.1UF,還有最好不要用瓷片電容,因為它受溫度影
響很大.
其實死區時間不是你所理解的推動管上下管的過渡時間．TL494的4腳的電壓是控制死區時間的．該雙管推動電
路是比較合理和成熟的,上下推動管不可能在同一時間導通,因為PNP和NPN的二只管子的基極是接在一起的．
這樣保證不會對電源有瞬間的短路．同時TL494輸出波形的上升沿和下降沿都是很陡的,而二個發射結的電壓
才1.4V左右,這只占上升沿或下降沿的時間的十分之一左右,實在算不上什么．另外你想想,假如你認為的情
況確實不可忽略,那么由于二組雙管推動都存在這樣的情況,當這一組所推動的場效應管沒有及時關閉,那么
另一組所推動的場效應管必然沒有及時導通,對嗎?再說TL494所可以設置的死區時間比它的上升沿或下降沿的
時間大得多,是很保險的．

在這樣的推動電路中,場效應管柵極的下拉電阻意義不大,柵極輸入電容確實比較大,有幾千PF,靠下拉電阻放
電未免杯水車薪,假設電阻是4.7K,Ciss是2000PF,那么放電時間要28.2us,如果TL494的工作頻率是30KHz,這
個時間把它的整個周期都占了,是沒法工作的了．所以充電和放電過程還是靠推動管的快速導通來完成的．相反,
如果去掉下拉電阻還可以省去推動上管約3ma的負載電流,對前級波形的影響更少,何樂不為?呵呵．

提高頻率加大磁心降低初級匝數



如何用彩電行管對LM317擴流?
如何用彩色電視機的行管2SD1877、1439、1398對LM317三端集成穩壓器進行擴流以提高317的輸出電流?

詳細說說嘛

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1119314663.jpg');}" onmousewheel="return imgzoom(this);">

我也有類似的500WUPS,無故障.
電腦作負載時,工作時間約15分鐘.
21吋電視作負載時,工作約40分鐘.
主要缺點是:總在“鳴叫”.這是它不適合當“逆變器”的一點.
如果非要改這個缺點,也可以“拆掉蜂鳴器”.
增加功率的方法:最好不要改動電路.電路很復雜的!!!我也沒查到相關的電路圖.
另外,單純并聯外接電瓶的方案是可行的,也是延長UPS工作時間的最簡單方案.
據一些書上說,外接大容量電池后,首先,要試驗?zāi)愕腢PS在不同負載下的發熱情況.其次,充電時間變長.不適合“經常長時間停電”的場合.電池舊容量7AH,改為60AH后,充電時間延長約10倍.

個人經驗:
鄰居的牛死了,免費給我了.為了確定肉是否能吃,我要去學“獸醫、化驗”等等,成本太高了.不值!!!

可有的人就會想盡辦法去吃牛肉!

UPS里的變壓器可以改成大功率的嗎?測測各端的電壓呀,如相同的情況下可否?
  因為這里經常停電,而我又有兩個UPS和汽車用的蓄電池,所以想自己動手進行將UPS改裝成如普通逆變電源. UPS本身也是地種全自動的逆變電源,但主要是在短時間內應急使用的,而不能長時間工作的.所有元件的功率者比普通的逆變電源小得多,因此要作適當?shù)母难b才能適應較長時間的工作 .
我的是山特(或許是三特)PCM-500 UPS想改裝為逆變電源!

再說細點.
我測試時,發現,
我的500WUPS,2個12V的電瓶,
在逆變空載時,電流就有5-7A.
不知是否正常?
但能支持電腦15分鐘,及21彩電40分鐘.
應該是無故障的.

如果這是正常的,
那就不是功率的問題,
而是“效率”問題.
是電路設計時,
就針對20分鐘設計的.
這種“設計”上的問題,是很難改的.

因為后備式UPS是“逆變”與“充電”的“二合一”方式.
兩狀態之間是以“繼電器”轉換的.
至少“主變壓器”是同一個.

延長時間時,存在的問題有:
一、電瓶容量
二、充電速度
三、變壓器發熱
四、逆變管發熱
五、控制電路發熱
改變?nèi)魏我粋€問題,
都會牽出另一大堆新問題,
不是我給你澆涼水,
難度確實極大.
很多問題你都要從設計角度去考慮,去改動.
你我這等入門級的選手,
還是先學習精通一些后,再說吧.

當然,如果有高手肯“手把手”地教,
此事成功就有希望.

至少我已經放棄了.
手頭有10多臺UPS,
現在準備拆賣零件呢.

千萬別改,實際上山特500W變壓器根本不能長時間工作,設計的變壓器就是短時工作的.長時工作只能在100W左右.我有一個這樣的變壓器,比你的還大.工作在300W十多分鐘就不行了.溫度燙的驚人.

1,加風扇,散熱一定要過關,
2,新加大的變壓器一定要電壓一樣,因是多抽頭變壓器,不好找,你只要用其中的幾個就行了,自動調壓功能可以不用,這樣的話,高壓側的就只有一個繞組了.
3,新加大的變壓器一定要鐵芯優質,做工一定要過關.
4,改變電路,因有一些電路設計成只工作10分鐘左右,會自動關機.
5,增加熱保護,過熱時自動斷開輸出.
6,去掉會叫的,不然夠你聽的.
7,加大電路的線路,讓大電流可以安全通過,
8,多加幾個功率管,讓大電流時管子不會燒壞.

變壓器我用了80*80*25的風扇對著它吹都不管用,你的貼圖的UPS里邊的變壓器更小,.變壓器的原邊有四個抽頭,一個是低端,另三個是調壓用的.

   次邊有五個抽頭,其中三根粗的是12V逆變用的.電壓約為2*8V左右,另兩根是充電和提供電路用的.個人認為應該把變壓器重新設計,以你UPS里的變壓器,做成200W是沒問題的.
